45x90规格工业框架用铝型材结构

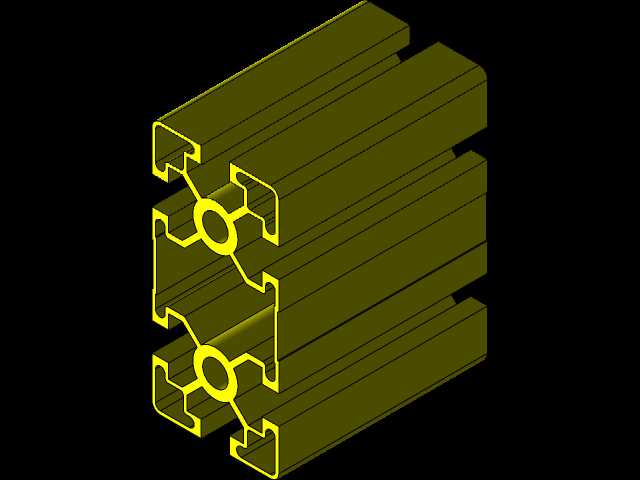

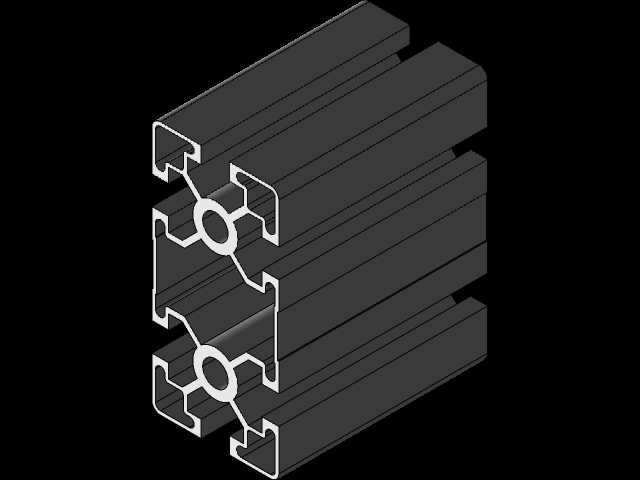

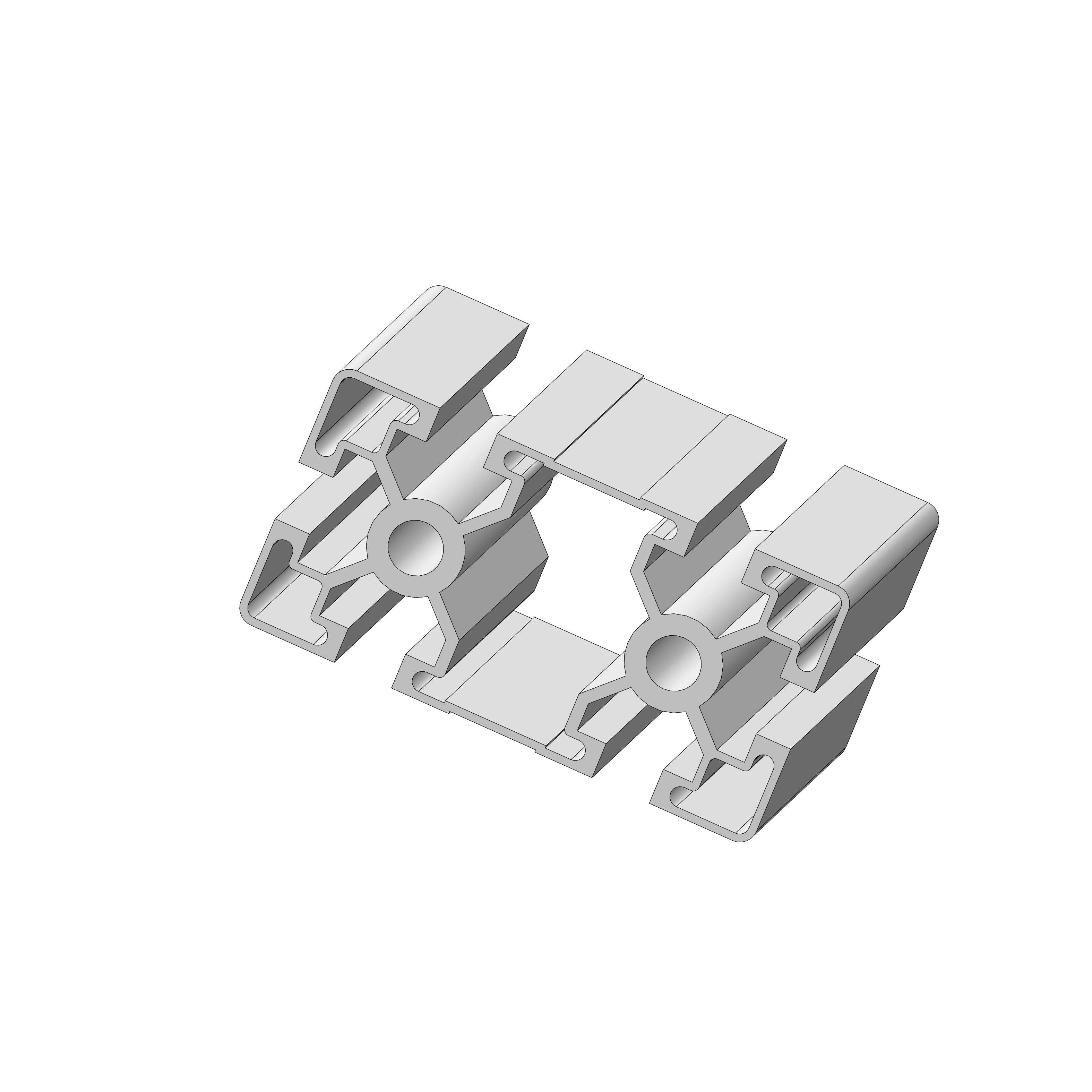

　　这款45x90规格的铝型材，是工业机架搭建场景中应用频次极高的构件，常被用于自动化设备主框架、输送线侧边支撑梁、检测设备台面承重架、车间工位操作台骨架等场景，相比同截面的钢制型材，它的自重更低，组装完成后的机架整体搬运、移位调整都更省力，同时铝合金表面自然形成的氧化层能抵御车间常见的潮湿、弱腐蚀介质侵蚀，不需要额外做喷漆、镀锌等表面防锈处理，后期维护成本极低。从截面结构来看，这款型材采用双中空腔体设计，两侧对称布置T型槽道，中间设置两个带中心孔的连接凸台，这种结构设计兼顾了抗弯性能与装配灵活性：两侧的T型槽可以直接嵌入T型螺栓，不需要在型材上额外打孔攻丝，安装面板、铰链、脚轮、调节脚等配件时，

　　只需要将螺栓头滑入槽道调整到对应位置锁紧即可，后期调整配件位置、拓展机架功能时不需要拆解整体框架，能大幅缩短设备改型的装配周期。中间的连接凸台是型材的核心受力部位，两根同规格型材做直角拼接、或者型材与端盖、脚座连接时，紧固件可以直接锁入凸台的中心孔，配合专用的角码连接件，拼接后的框架节点抗扭能力完全能满足常规工业设备的承重要求，不会出现节点松垮、框架晃荡的问题。在设计选型阶段需要注意安装边界：这款型材的截面公称尺寸为45mm×90mm，槽道的开口宽度、槽内深度都适配工业铝型材通用的M6、M8规格T型螺栓，选型时不需要单独定制特殊规格的紧固件，市面上常规的铝型材配件都能直接适配。做框架受力校核时，要根据型材的支撑跨度计算承重：

　　如果作为水平方向的承重梁使用，单根无支撑跨度超过1.2米时，需要在梁的中部增加竖向支撑立柱，避免长期承重后型材出现下挠变形；如果作为竖向立柱使用，单根立柱的轴向承重建议控制在合理范围内，搭配底部的方形调节脚座，可以抵消地面不平整带来的框架倾斜问题。另外这款型材的槽道边缘做了小圆角过渡，装配时不会划伤操作人员的手套或者手部，嵌入槽道的密封条、封边条也能完全贴合槽口，不会出现局部凸起的问题，搭建完成的框架外观整洁，没有尖锐的外露边角，符合车间设备的安全防护要求。做三维建模时，要注意还原截面的壁厚均匀性，这款型材采用挤压成型工艺，所有部位的壁厚保持一致，建模时不要出现局部壁厚突变的问题，否则会和实际挤压生产的型材结构存在偏差，后续做装配干涉检查时容易出现误判。
