40规格可调式V型槽导轨导向组件

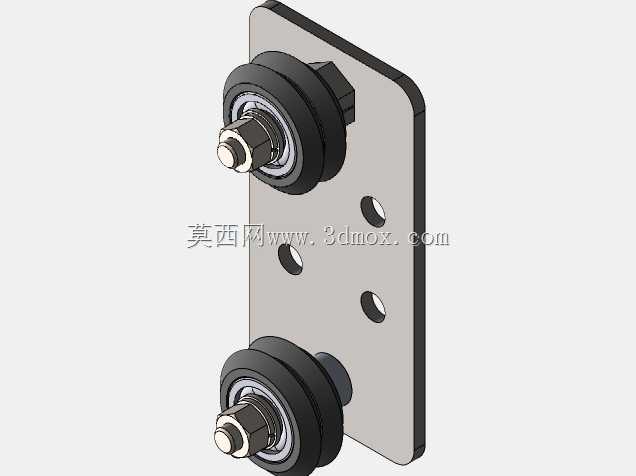

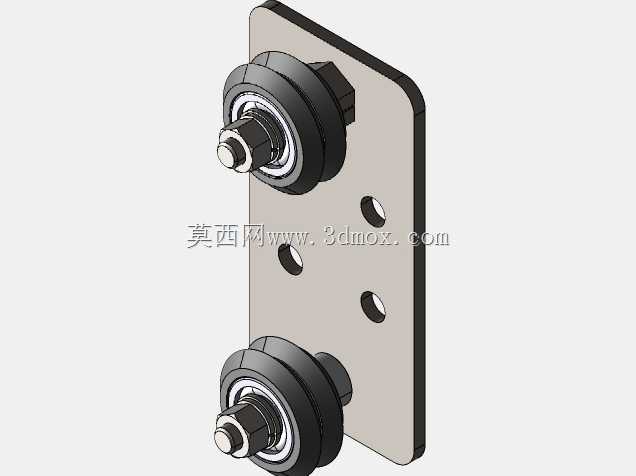

　　这套可调式V型槽导向组件，主要适配40系列工业铝型材搭建的框架类设备，在3D打印设备、轻型输送线、小型自动化移栽机构的直线运动副中应用十分广泛。日常做非标设备结构设计时，很多轻载直线运动场景不需要重载直线导轨的高成本配置，这类带偏心调节结构的V型滚轮导向组件，刚好能填补成本与性能的中间需求。组件的核心功能是为沿铝型材V槽运动的移动部件提供精准导向，同时通过滚轮的偏心轴结构实现预紧力调节，消除运动过程中的间隙，避免移动部件运行时出现卡顿、晃动的问题。从结构设计逻辑来看，安装板采用了圆角矩形的钣金加工形态，板件上预留了四个沉头安装孔，孔位间距完全匹配40系列铝型材的槽口中心距标准，

　　安装时可以直接通过T型螺栓将整个组件固定在型材端面或者型材拼接的安装位上，不需要额外做打孔攻丝的二次加工，能大幅缩短现场装配的工时。上下两组V型滚轮的轮缘轮廓完全匹配铝型材的V型槽角度，滚轮内置深沟球轴承，转动阻力小，能承受径向与一定的轴向载荷，滚轮的固定轴采用偏心结构设计，装配时转动轴体就能调整滚轮与V型槽的贴合紧密度，调整到位后通过轴端的锁紧螺母锁死固定，能长期保持运动精度不偏移。从安装边界来看，组件整体厚度控制在适配40型材的安装空间内，滚轮突出安装板的高度经过精准核算，安装后不会与型材上的其他安装附件产生运动干涉，滚轮的轮缘与V槽的接触线长度经过优化，既保证足够的接触承载面积，又不会因为接触面积过大增加运动阻力。

　　在实际设备调试过程中，这类组件的调节逻辑十分友好，不需要复杂的工装，只需要用内六角扳手转动偏心轴，就能逐步调整到合适的预紧状态，既保证运动顺滑无卡滞，又能消除反向间隙，对于行程在1米以内的轻载直线运动场景，这类组件的使用寿命完全能满足设备的设计使用周期，同时整体采购与装配成本仅为同规格标准直线导轨的三分之一左右，是轻型自动化设备、桌面级加工设备做直线导向结构的高性价比选择。设计这类组件时，需要重点关注安装板的平面度公差，如果板件平面度超差，会导致两个滚轮的安装面不在同一基准面上，运行时会出现单边受力磨损加快的问题，同时滚轮的轴承选型要匹配实际运行的载荷与线速度，避免长时间运行后轴承出现旷量影响导向精度。
