日内瓦传动结构齿轮箱三维设计

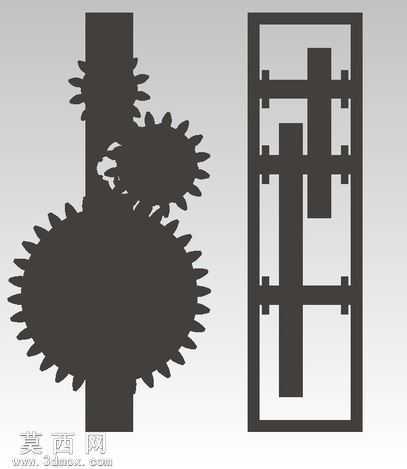

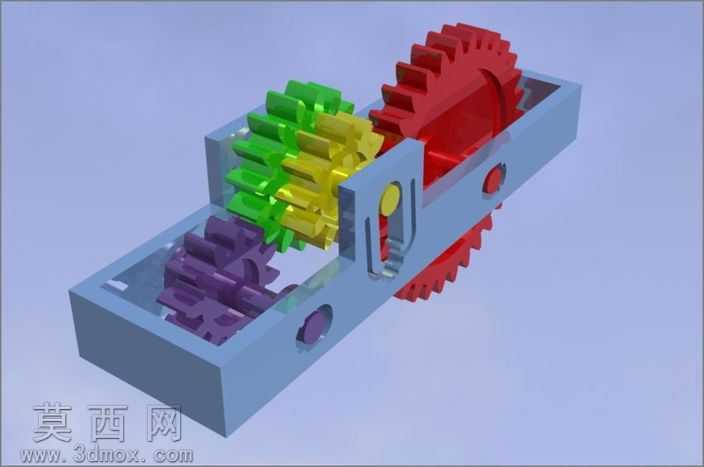

本作品为日内瓦传动结构齿轮箱的三维建模设计，整体建模过程严格遵循机械传动设计的精度规范，首先通过三维建模软件完成核心传动部件的参数化绘制，针对三级啮合齿轮组，逐一确定各齿轮的模数、齿数、压力角等核心参数，保证齿轮啮合时的齿侧间隙、重合度符合机械设计标准，避免传动过程中出现卡滞、冲击过大的问题。模型中齿轮的齿廓曲线采用渐开线标准生成，每一个齿形都经过参数校验，确保啮合传动时的运动平稳性。箱体部分采用框架式结构设计，建模时重点考量了传动轴的安装定位精度，预留的轴承安装位与轴孔保持严格的同轴度公差，箱体内腔的空间布局完全适配齿轮组的运动行程，避免齿轮运转时与箱体内壁发生干涉。渲染阶段采用哑光金属材质模拟真实齿轮箱的铸铁箱体质感，齿轮部件赋予合金结构钢的材质属性，通过调整材质的粗糙度、金属度参数，还原机械零部件的真实视觉效果，同时通过半透明剖切视角的渲染处理，清晰展示内部齿轮的啮合排布与传动路径。设计思路上围绕日内瓦机构的间歇传动特性，将三级齿轮减速与槽轮间歇传动功能整合在同一箱体内，输入轴的动力经过大直径主动齿轮传递至中间双联齿轮，再通过中间轴末端的小齿轮驱动输出轴齿轮，同时配合日内瓦槽轮结构实现间歇式的动力输出，整体结构紧凑，传动链短，动力传递效率高。建模过程中对所有装配部件进行了干涉检查，验证了各运动部件在全行程范围内无碰撞、无干涉，装配关系完全符合实际机械装配的工艺要求，传动轴的轴向定位、周向固定结构都在模型中完整还原，可直接用于机械原理教学演示、传动方案验证以及相关非标设备的设计参考。
