大众集团柴油发动机活塞三维结构设计

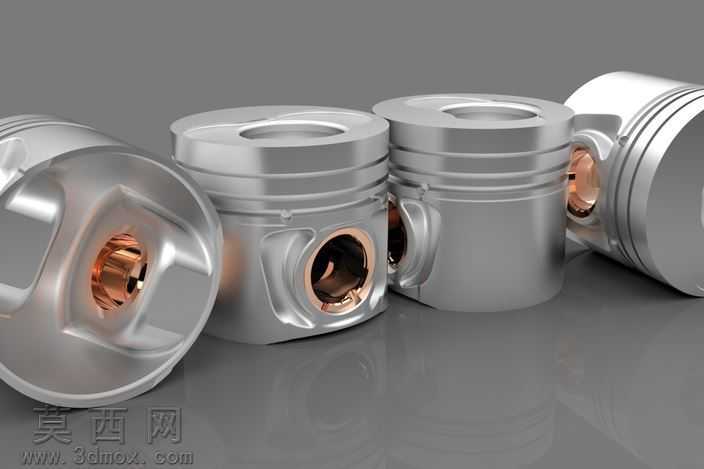

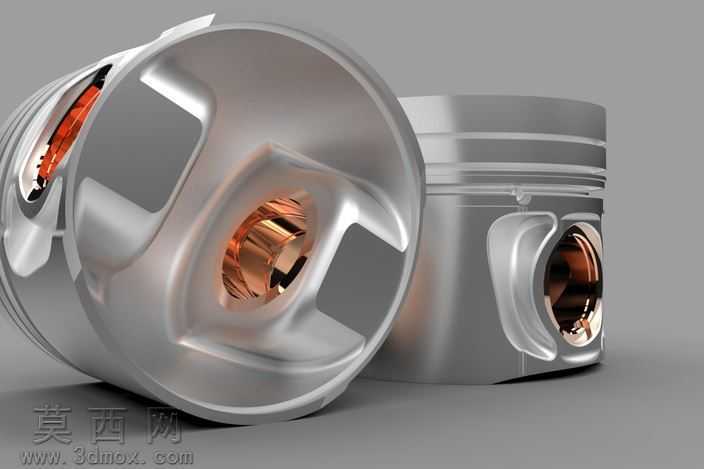

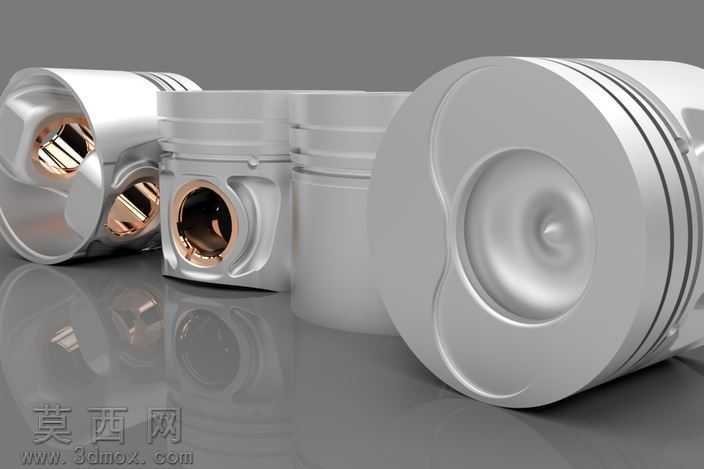

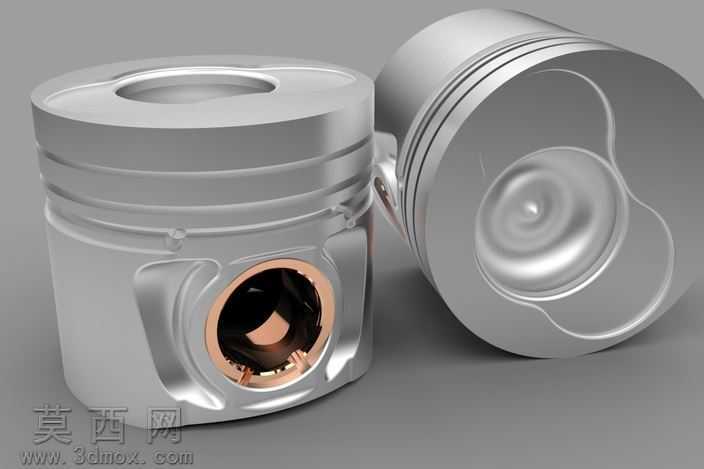

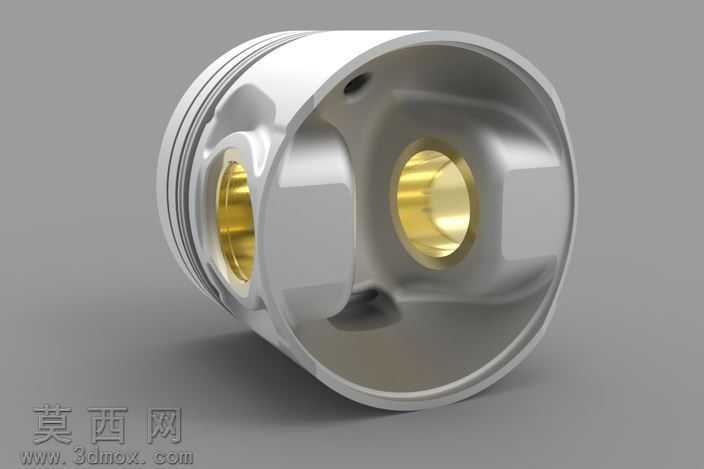

本作品为柴油发动机核心部件活塞的三维建模设计，整体采用参数化建模思路完成，在三维建模过程中严格遵循内燃机活塞的实际工程设计规范，精准还原活塞的各项结构特征。建模阶段首先完成活塞主体轮廓的绘制，通过旋转特征生成活塞的基础筒体结构，随后依次加工出活塞顶部的ω型燃烧室凹坑，该凹坑的曲面曲率经过反复调整，匹配柴油机直喷式燃烧室的气流组织需求，能够在实际工作中引导油气混合，提升燃烧效率。活塞头部的多道环槽结构采用拉伸切除特征完成，每道环槽的宽度、深度以及间距都严格参照量产活塞的工程尺寸设计，分别对应气环与油环的安装位置，其中油环槽位置额外设计了回油孔结构，通过阵列特征完成均匀排布，保证润滑油能够顺利回流至曲轴箱。活塞销座部分采用加厚结构设计，销孔内部做了高精度的同轴度约束，建模过程中对销座与活塞主体的衔接位置做了圆角过渡处理，模拟实际生产中的应力消除结构，避免工作过程中应力集中导致的部件损坏。渲染阶段为模型赋予了高精度的金属材质，活塞主体采用铝合金材质表现，调整了金属粗糙度与反射参数，还原铸铝部件经过精加工后的哑光金属质感，活塞销位置赋予铜合金材质，通过调整高光参数表现铜质部件的金属光泽，场景中搭建了柔和的影棚光照环境，添加了地面反射效果，多角度展示活塞的外部结构与细节特征。整个模型的结构设计充分考虑了柴油机工作过程中活塞承受的高温、高压、往复惯性力等工况，各部分壁厚设计均匀，符合铸造与机加工的工艺要求，既可以作为内燃机结构教学的演示模型，也能够为相关零部件的设计开发提供参考依据。
