多级啮合齿轮传动箱体结构设计

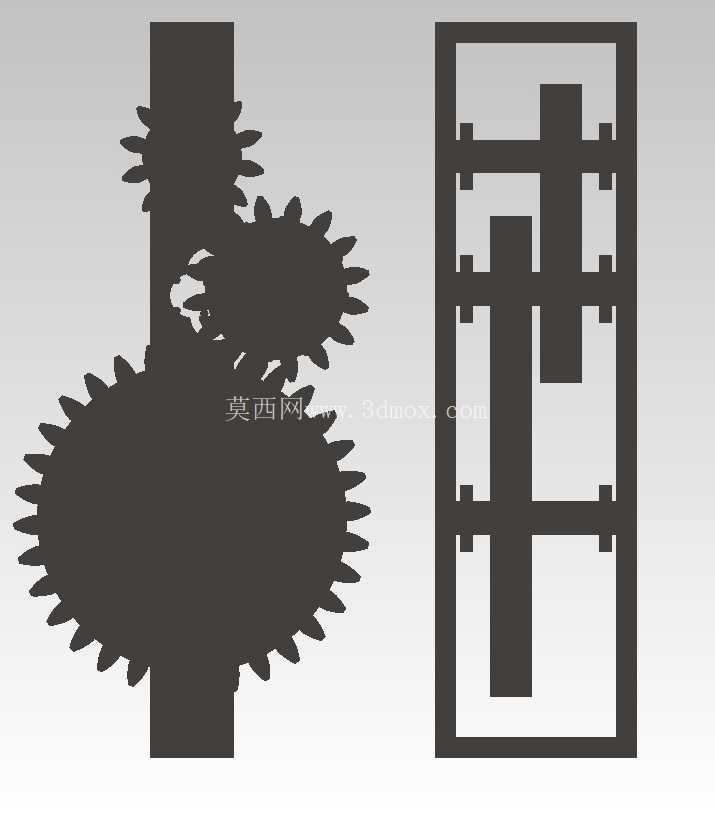

　　这套齿轮传动结构的核心设计目标，是在紧凑的箱体内实现固定传动比的动力传递，适配小空间内的转速扭矩转换需求，常见于小型自动化设备的动力输出端、精密仪器的进给机构以及小型传动试验台架中。从结构布局来看，设计阶段优先考虑了齿轮啮合的中心距约束，三个不同齿数的圆柱齿轮依次外啮合，大齿轮作为动力输入端，可承接电机输出的高转速低扭矩动力，经过中间过渡齿轮的传动换向，最终由小齿轮输出适配工况的低转速高扭矩动力，整套传动链的传动比经过精确计算，可匹配常规小型驱动电机的输出特性，无需额外增加变速结构即可满足终端执行件的转速要求。

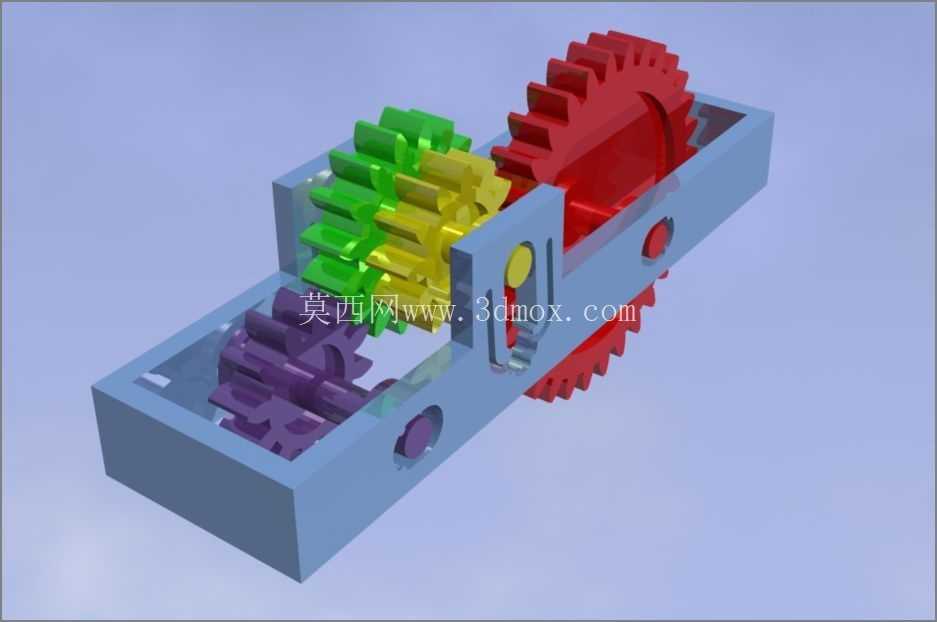

　　箱体采用框架式镂空结构设计，并非完全封闭的实体壳体，这种设计思路主要针对两类应用场景：一是教学演示场景，镂空结构可直观展示齿轮啮合的全过程，方便学习者观察齿面接触状态、传动换向逻辑以及齿轮间隙的实际表现；二是轻量化传动场景，框架结构在保证轴系安装定位精度的前提下，大幅降低了整体结构重量，减少了不必要的材料消耗，同时镂空区域可为齿轮啮合过程提供自然散热空间，避免长时间运转时齿面摩擦热量积聚导致的润滑失效、齿面磨损加剧问题。

　　在安装边界设计上，箱体的四个轴孔位置采用了同轴度公差约束，每根齿轮轴的安装孔都做了同轴度校准，确保齿轮装配后不会出现偏载、卡滞问题，轴孔的孔径尺寸适配常规微型滚动轴承的安装尺寸，可直接选用标准件完成轴系装配，无需额外定制非标轴承，降低了后续加工和装配的成本。齿轮的齿形采用标准渐开线圆柱直齿设计，齿顶高系数、顶隙系数均采用通用标准值，加工时可采用常规滚齿、插齿工艺完成，不需要特殊定制刀具，齿宽尺寸经过载荷校核，可满足额定扭矩下的齿面接触强度和齿根弯曲强度要求，避免运转过程中出现断齿、齿面点蚀等失效问题。

　　从实际使用角度出发，这套结构的输入轴和输出轴都预留了标准轴伸长度，可直接通过联轴器连接驱动电机和终端负载，安装时只需保证箱体安装面的平面度要求，固定好四个安装点位即可完成装配，不需要复杂的调试过程。框架式箱体的侧边预留了足够的观察空间，日常维护时可直接观察齿面的磨损情况、润滑脂的状态，不需要拆解整个箱体即可完成润滑脂补充、齿面清洁等日常维护操作，大幅降低了后期运维的工作量。在设计过程中，还特意考虑了齿轮侧隙的控制，通过中心距的公差调整预留了合理的侧隙空间，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小导致齿轮运转卡滞、热胀咬死，适配常温下的连续运转工况。整套结构没有多余的冗余设计，所有结构特征都服务于传动功能本身，没有为了外观增加不必要的装饰性结构，完全从工程实用角度出发完成布局，可直接作为小型传动装置的核心结构使用，也可作为齿轮传动教学的演示结构，帮助从业者理解多级齿轮传动的布局逻辑、轴系定位方式以及箱体结构的设计要点。
