20规格线性滚动导轨滑块结构

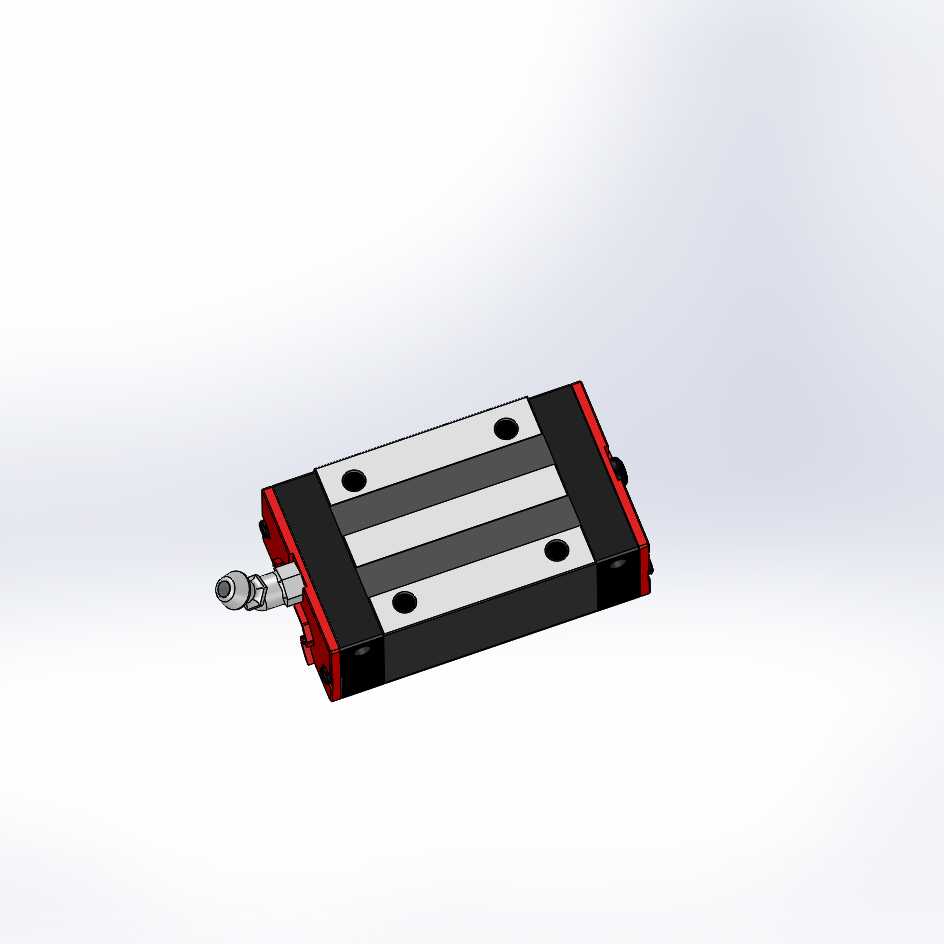

　　这款20规格线性滚动导轨，是自动化传动场景中应用极广的导向承载部件，日常在非标自动化装配工位、小型数控加工设备进给轴、精密检测平台位移模组、电子元件贴装输送线这类需要精准直线往复运动的结构里，都能见到这类部件的身影。它的核心作用是在固定导轨与运动滑块之间，通过内置滚动体的无限循环，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，同时保证运动轨迹的直线度与承载刚性，既可以承受垂直于安装面的径向载荷，也能承受侧方向的倾覆力矩，适配多方向受力的工况需求。从设计逻辑来看，这款导轨滑块采用四方标准型本体结构，滑块主体为金属加工件，端面设置密封端盖与油嘴接口，既可以阻挡加工环境中的切屑、粉尘进入滑块内部的滚道，也能方便日常运维时加注润滑脂，

　　维持滚动体的顺畅运转；滑块上表面预留四个标准安装沉孔，可直接与运动负载的安装面通过螺栓锁紧，导轨侧则可通过沉头螺栓固定在设备基座的安装基准面上，安装时需要先校准导轨的直线度与平行度，避免侧向额外载荷影响使用寿命与运动精度。从安装边界来看，这款20规格导轨的滑块宽度适配20mm宽度的标准导轨，安装孔位间距符合通用线性导轨的互换尺寸，设计选型时需要预留足够的行程空间，滑块运动的极限位置需要搭配硬限位或者软限位结构，防止超程脱轨；同时要注意安装面的平面度公差，若基座安装面平面度超差，会导致导轨安装后产生内应力，加快滚道磨损，降低运行精度。这类导轨在实际使用中，通常会搭配滚珠丝杠、同步带这类传动元件共同组成直线运动模组，

　　承担运动过程中的导向与承载功能，相比传统的滑动导向结构，它的摩擦阻力仅为滑动导轨的五十分之一左右，低速运行时不会出现爬行现象，能实现微米级的进给精度，同时维护周期更长，适合长时间连续运行的工业设备场景。建模过程中还原了滑块内部的滚道结构、循环回流通道、密封件结构以及油嘴的安装位置，安装孔位的尺寸、沉孔深度都按照实际选型样本的参数绘制，可直接用于设备的整体装配干涉检查，也能作为选型时的安装空间校核参考，帮助结构工程师在设计阶段提前确认导轨的安装位置、行程范围与周边部件的安全距离，避免后期装配时出现空间干涉问题。
