手动式管子切割器结构设计

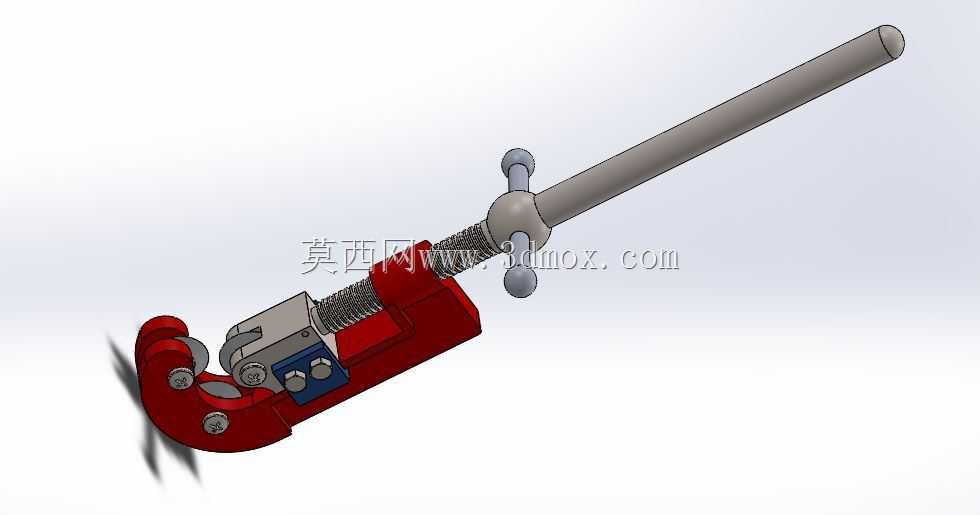

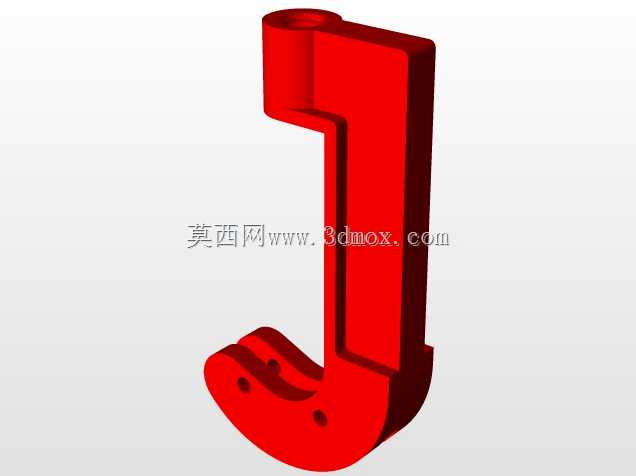

　　这款手动管子切割工具主要面向现场管路安装、维修作业场景设计，在水电施工、设备管线布设、小型管道改造等无动力供电的作业环境中，能够替代传统钢锯完成金属薄壁管的精准截断作业，相比锯切方式，其切口端面平整度更高，无毛刺飞边，无需二次打磨即可直接开展后续套丝、对接工序，能有效缩减现场作业的辅助工时。从功能结构来看，工具主体采用C型夹持基座作为核心承载结构，基座开口侧布置多组导向滚轮，作业时滚轮贴合管道外壁形成周向支撑，避免切割过程中管道出现偏摆移位；切割刀片采用硬质合金材质，通过梯形螺纹进给机构实现进刀量的精准控制，长操作杆通过十字铰接结构与进给螺杆连接，作业时转动操作杆即可带动螺杆推进，逐步将刀片压入管壁，同时绕管道周向转动整个工具，

　　配合渐进式进刀即可完成整圈管壁的截断，进给螺杆处配套的复位弹簧可在退刀时自动带动刀架回位，减少手动复位的操作步骤。设计过程中重点考量了手持作业的受力合理性，操作杆长度经过力矩匹配，针对常见的小口径金属管切割需求，操作人员无需施加过大的握持力即可完成进刀动作，C型基座的开口尺寸覆盖常规小口径管材的直径范围，无需额外更换夹块即可适配不同规格的薄壁金属管；整体结构无复杂传动部件，所有运动副均为外露式结构，日常维护仅需定期在螺纹、滚轮转轴处涂抹润滑脂即可，适配工地、车间等多粉尘作业环境的使用需求。外形尺寸方面，工具收拢状态下整体长度适配常规工具箱的收纳空间，C型基座的厚度控制在合理范围，能够伸入狭窄的管路排布间隙完成作业，

　　不会因结构体积过大干涉周边已布设的管线；切割刀片采用快拆式固定结构，刀片磨损后仅需拧开固定螺钉即可完成更换，无需拆解整个进给机构，降低了现场维护的操作难度。导向滚轮的型线采用圆弧槽设计，与管道外壁的贴合面为线接触，既能够保证转动过程中的导向稳定性，又不会压伤薄壁管材的外壁，避免管道出现变形影响后续管路对接的密封性。
