汽车通风式刹车盘与制动卡钳结构设计

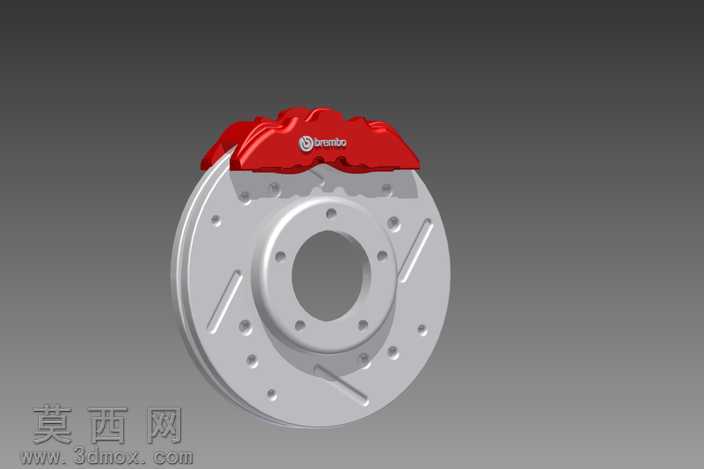

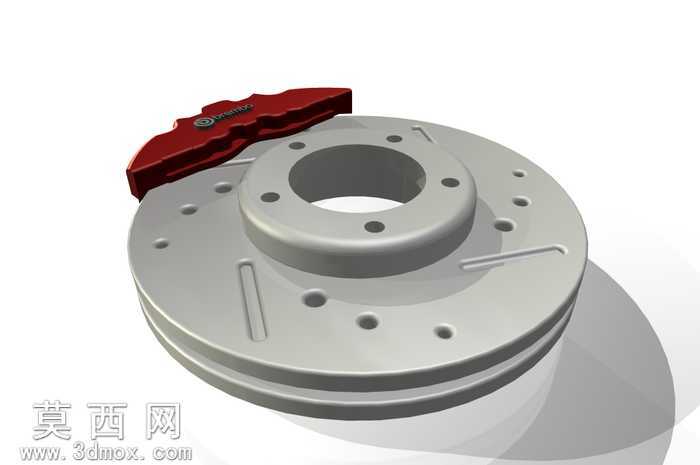

本作品为汽车盘式制动系统核心部件的三维参数化建模成果，整体包含通风式刹车盘与对置活塞制动卡钳两大核心结构，建模过程严格参照民用乘用车制动部件的通用工程尺寸规范完成。建模阶段首先以旋转特征构建刹车盘的基础基体，精准还原双层盘体间的径向通风散热槽结构，盘体表面的钻孔散热位、安装法兰端的螺栓定位孔、中心轴孔的配合公差位均通过阵列特征与切除特征逐一实现，所有孔位的分布角度、孔径参数均匹配实车装配的尺寸要求，盘体边缘的倒角、安装面的精加工余量位也做了细节还原。制动卡钳部分采用多实体建模方式完成，先构建卡钳的桥体承载结构，再依次添加活塞安装腔、摩擦片卡槽、制动油管接口位，卡钳外侧的品牌标识凹槽通过包覆特征实现，还原了量产卡钳的外观细节。材质渲染阶段，刹车盘赋予高碳钢金属材质，调整粗糙度参数模拟铸铁部件的亚光金属质感，通风槽内部做轻微阴影处理突出结构层次感；制动卡钳赋予亮红色耐高温烤漆材质，添加轻微清漆层反射效果模拟实车卡钳的涂装质感，摩擦片部分添加半金属复合材料的粗糙纹理，金属部件的边缘做轻微磨损做旧处理提升真实感。设计过程中重点考量了制动部件的散热逻辑，通风槽的走向、钻孔的排布均参考流体散热仿真的优化结果，卡钳的安装位与刹车盘的中心距严格匹配转向节的装配尺寸，整体模型可直接用于制动系统的装配干涉校验、散热性能模拟以及教学演示场景，完整还原了盘式制动器的核心结构特征与装配关系。
