越野车用螺旋弹簧式避震减震器结构模型

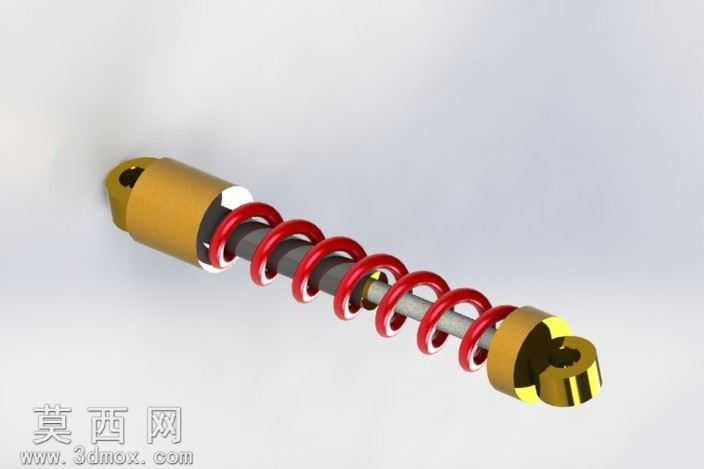

本模型为越野车配套的绞牙避震器三维设计成果，建模阶段以实际越野车辆悬挂系统的避震部件尺寸参数为基准，在SolidWorks软件中完成全参数化建模流程，首先通过旋转凸台命令构建两端的金属连接端头，上端头预留环形安装孔位用于对接车身悬挂支座，下端头设计为叉形连接结构适配下摆臂安装点位，端头部分做了圆角过渡处理避免应力集中。中间的阻尼活塞杆采用拉伸凸台命令生成圆柱基体，表面做镀铬质感的材质设定，还原真实活塞杆的光滑金属特性。外部的螺旋弹簧通过螺旋线扫描命令生成，严格匹配真实避震弹簧的螺距、簧丝直径与弹簧中径参数，弹簧两端做并圈磨平处理，贴合两端端头的支撑面，保证弹簧受力时的稳定性。渲染阶段采用Keyshot完成材质与场景搭建，两端连接端头赋予金色阳极氧化金属材质，调整金属粗糙度参数模拟硬质氧化层的哑光金属质感，活塞杆赋予高抛光镀铬材质，添加细微的划痕贴图还原真实使用场景下的部件质感，螺旋弹簧赋予高光泽红色烤漆材质，调整漆面的清漆层厚度与反射参数，还原改装避震弹簧的亮面烤漆效果。结构设计上还原了绞牙避震的可调特性，在下端头与弹簧接触位置预留了调节螺纹环的装配空间，可直观展示弹簧预紧度调节的结构逻辑，各部件之间保留了合理的装配间隙，可直接用于生成爆炸视图展示装配关系，也可导入运动仿真模块模拟避震压缩、回弹的动态过程。设计思路围绕越野场景的使用需求展开，整体结构兼顾强度展示与装配逻辑还原，既可以作为车辆悬挂系统的教学演示模型，也可用于越野车辆改装方案的可视化展示，模型各特征参数可编辑，能够根据不同车型的避震参数需求快速调整尺寸，适配不同的设计场景。
