独木舟通用夹装式钓鱼竿固定支架

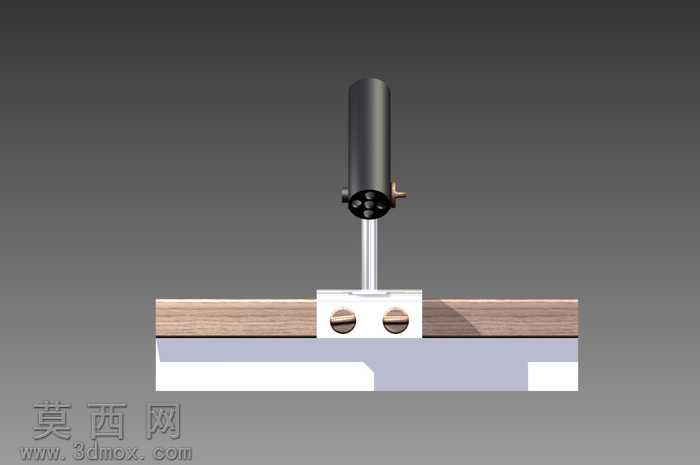

该三维模型为适配独木舟使用的夹装式鱼竿支架，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对夹装基座进行基准定位，以适配独木舟舷边的木质条块为安装基准，构建出C型夹座的基础轮廓，夹座内侧预留软木垫层的安装槽位，通过参数约束控制夹座开合范围，适配不同厚度的舟体舷边结构。支架中部的支撑杆采用圆柱特征建模，通过同轴心约束与夹座顶部的旋转基座连接，旋转基座内置角度调节结构，可实现鱼竿安装角度的多档位调整，满足不同垂钓场景的抛投、架杆需求。顶部的鱼竿固定套筒采用斜向圆柱特征构建，套筒端部开设限位孔位，用于穿装固定销防止鱼竿滑脱，套筒与支撑杆顶部的铰接结构通过配合约束实现俯仰角度调节，建模过程中对所有活动部件添加运动干涉检查，确保角度调节过程中无结构碰撞。材质渲染阶段，夹座的金属部件赋予哑光黑色喷塑金属材质，还原户外五金件的耐磨质感，软木垫层赋予浅棕色多孔软木材质，体现其缓冲防护的材质特性，中部支撑杆与旋转基座赋予亮银色阳极氧化铝材质，突出金属结构的轻量化质感，夹座上的紧固旋钮赋予黑色尼龙塑料材质，还原手动调节部件的防滑触感。设计思路围绕户外垂钓的实用需求展开，采用双拇指螺丝锁紧结构，无需额外工具即可完成支架在舟体上的安装与拆卸，软木垫层一方面通过增大摩擦力提升夹装稳定性，另一方面可避免夹装压力对独木舟舟体造成凹陷划痕，同时软木材质具备耐水耐腐蚀特性，适配水上使用场景，整体结构紧凑简洁，无多余冗余部件，在保证结构强度的前提下尽可能降低自重，减少对独木舟负载的影响，支架顶部的套筒采用通用口径设计，可适配市面上绝大多数普通垂钓鱼竿的安装使用，铰接结构的阻尼感经过参数化调试，既保证角度调节的顺畅度，又能在架杆时提供足够的支撑力避免鱼竿下坠。
