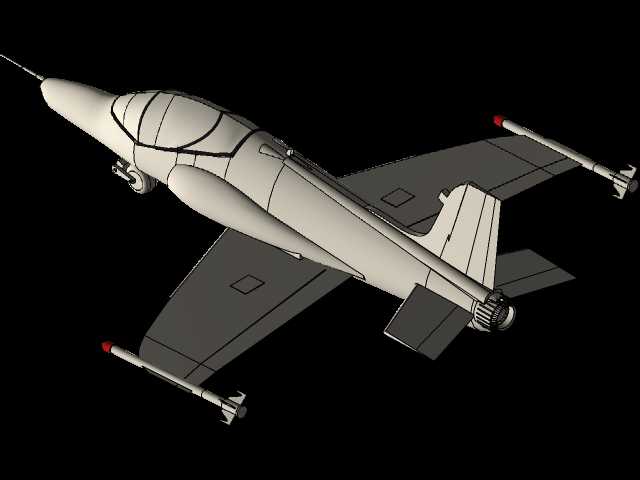

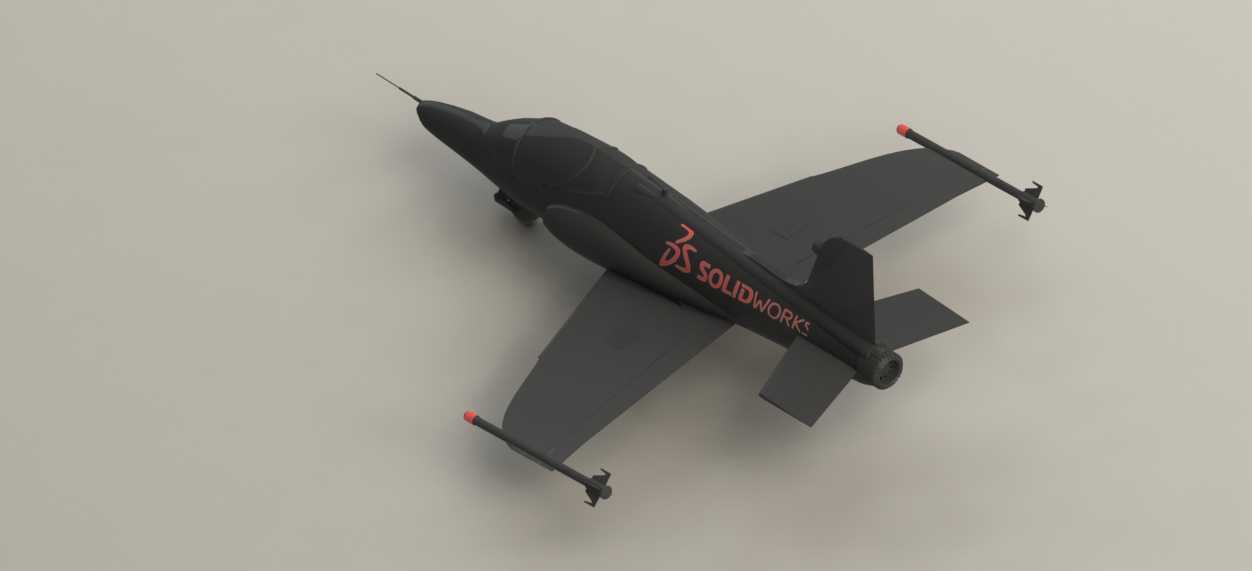

BAE鹰式教练机挂载构型三维数模

　　该模型还原的是BAE鹰式教练机的带弹训练构型，在军用航空训练体系中，这类机型主要承担战斗机飞行员的高级战术训练、武器投放训练以及近距空中支援科目演练，部分改进型号也可承担低烈度作战任务，列装于多国空军训练单位及二线作战部队。从设计还原维度看，建模过程优先保证气动外形的工程准确性，机身采用半硬壳式结构的曲面过渡，机头段的尖锐造型匹配真机的进气道前置布局，两侧进气口的唇口弧度、与机身的融合倒角均按照实机测绘比例还原，避免曲面建模中常见的曲率断层问题。机翼为下单翼布局，模型中准确还原了机翼的下反角、前缘后掠角度，翼下挂点的位置严格匹配实机的挂载接口边界，两侧翼下挂载的训练弹模型还原了弹体的气动外形、弹翼安装角度以及弹体与挂架的连接结构，

　　挂架与机翼的连接面做了贴合处理，不存在装配间隙问题。尾翼部分包含垂直安定面、水平尾翼以及机尾的减速伞舱结构，垂尾的后掠角度、水平尾翼的安装位置均与实机一致，尾喷口的收敛段造型做了分层处理，还原了真机喷口的结构特征。起落架部分还原了前三点式起落架的收放姿态，主起落架的轮距、前起落架的安装位置符合地面滑行、起降的结构受力要求，轮胎与机身的间隙预留了实际起落架缓冲行程的空间。在实际应用场景中，这类高精度航空模型可用于飞行模拟训练的视景搭建、航空教学中的结构讲解、航空文创产品的结构设计参考，也可作为气动仿真分析的基础数模，建模过程中对机身各部件的分块处理，也支持后续对航电舱、设备舱、燃油舱等内部结构的拓展建模，

　　机翼挂点的标准化建模预留了不同类型训练弹、副油箱的挂载替换接口，可快速切换不同训练任务下的飞机构型。机身表面的标识位置做了准确还原，曲面贴图的UV展开贴合机身曲率，没有出现拉伸变形的问题，整体模型的曲面连续性达到G2级别，可直接用于渲染输出、3D打印验证等不同场景，各部件的装配关系符合实机的维护分离面要求，可单独拆装机翼、尾翼、起落架、挂载等部件，满足不同场景下的模型使用需求。
