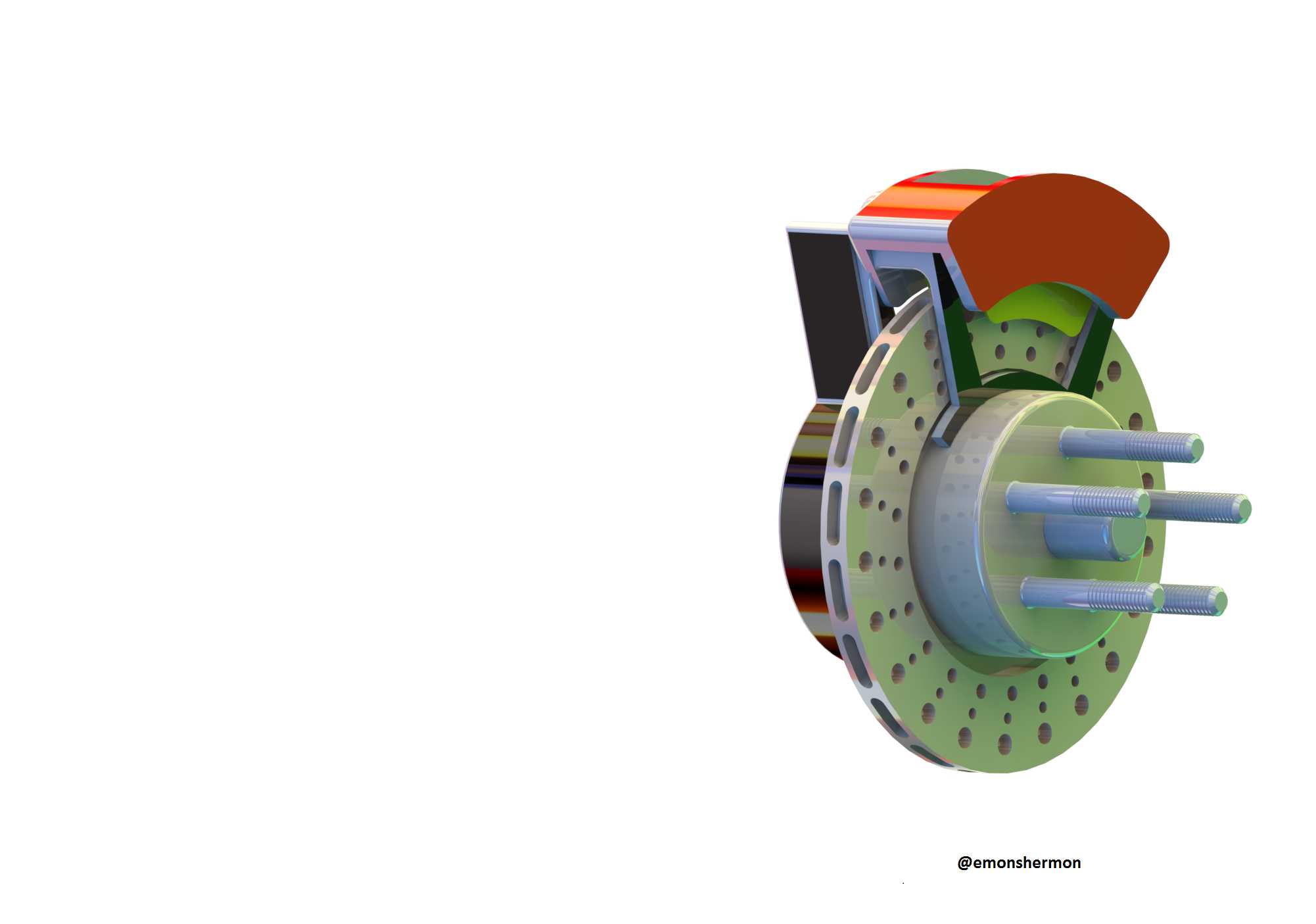

浮钳式通风盘刹车制动结构三维设计

　　这套制动结构的设计核心围绕乘用车前轮制动工况展开，匹配麦弗逊悬架的安装接口，在日常城市通勤、高速行驶以及轻度非铺装路面行驶场景下，都能提供稳定的制动力输出。从结构布局来看，采用浮钳式设计思路，制动钳体可沿导向销做轴向滑动，相比定钳结构体积更小，布置时不会与转向节、轮毂轴承单元产生空间干涉，适配多数前置前驱车型的轮舱空间边界。制动盘选用通风式结构，盘体内部设置径向通风道，车辆行驶时气流可顺着通风道带走制动过程中摩擦产生的热量，避免长时间连续制动导致摩擦片热衰减，提升制动稳定性，盘体表面的钻孔设计一方面可以快速排出摩擦产生的磨屑，减少磨屑在摩擦面形成的滑动层，另一方面在湿滑路面行驶时可以快速破除摩擦面的水膜，缩短雨天制动距离。

　　摩擦片采用弧形背板贴合摩擦材料的结构，背板上设置减震消音片，减少制动过程中摩擦片与钳体碰撞产生的异响，摩擦材料的弧度与制动盘工作面完全贴合，保证制动时接触压力均匀分布，避免局部偏磨导致的制动力波动。轮毂连接端采用五螺栓布局，螺栓的分布圆直径、伸出长度都按照常规乘用车轮毂参数设计，安装时可直接与轮毂轴承单元的法兰盘对接，不需要额外制作转接件，钳体的安装支脚位置预留了标准螺栓孔，可直接固定在转向节的对应安装位上，安装边界完全符合量产车型的装配公差要求。设计过程中重点校核了制动时的受力路径，制动力矩从摩擦片传递到钳体，再通过安装支脚传递到转向节，最终传递到底盘悬架结构，各部件的受力截面都经过强度校核，避免紧急制动时出现结构变形。同时考虑了日常维护的便利性，更换摩擦片时不需要完全拆卸钳体，只需要拆下导向销即可取出旧片更换，降低后期维保的操作难度，制动盘的磨损极限位置也预留了足够的厚度余量，满足全生命周期的使用要求。
