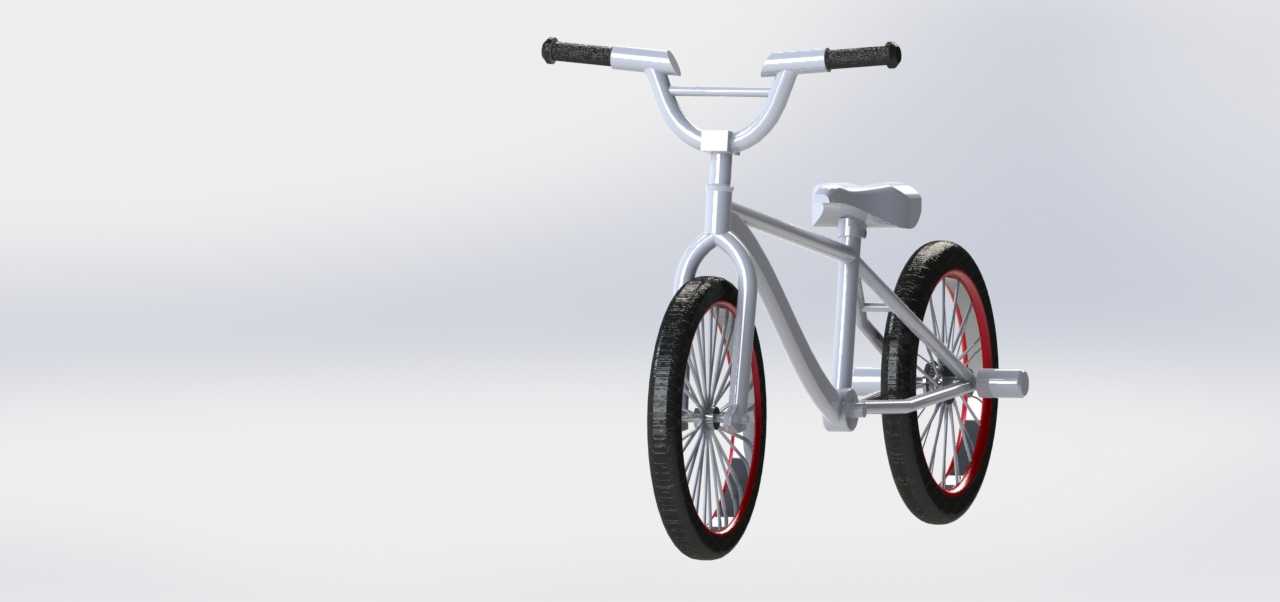

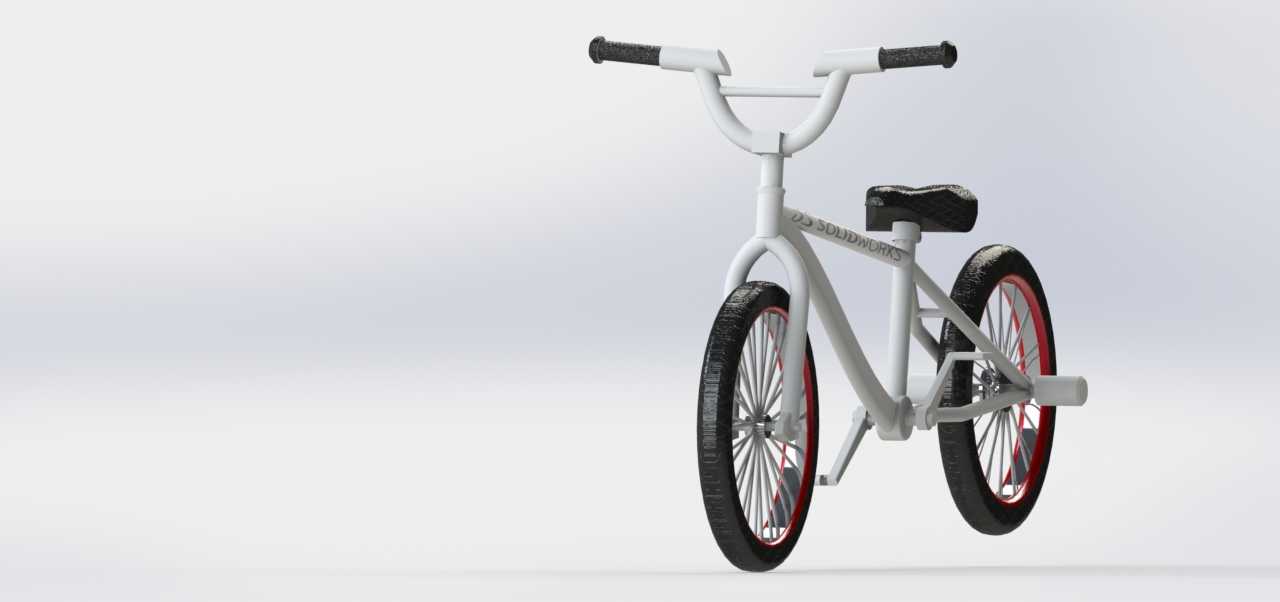

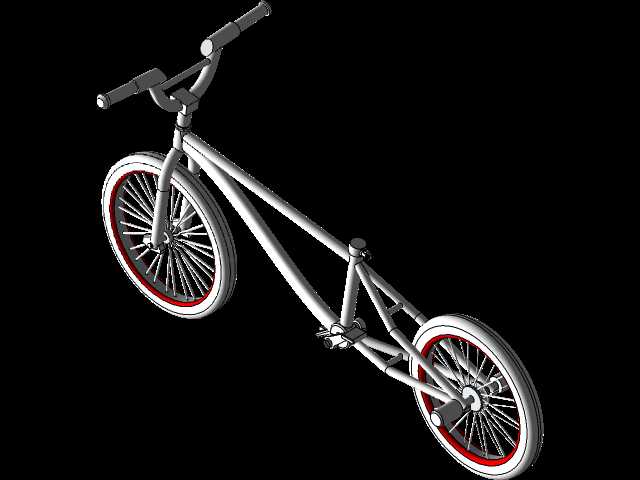

小轮特技自行车整车结构三维设计

　　这款小轮特技车的结构设计完全围绕极限运动场景的使用需求展开，不同于普通通勤自行车的载荷分布逻辑，整车在结构强度、操控响应、动作容错性上做了针对性优化。日常应用场景覆盖街头特技场地、室内小轮车运动场馆、青少年极限运动训练等领域，既可以作为特技运动的专业载具，也可作为短距离休闲骑行的轻量化代步工具。从功能特性来看，整车采用无后减震的硬尾车架结构，这种设计能够最大程度传递骑手的发力，在做抬前轮、后轮滑、转把、腾跃落地等动作时，不会因为减震结构的泄力导致动作变形，同时硬尾结构的整体刚性更强，能够承受落地时数倍于整车重量的冲击载荷。设计过程中，首先确定的是轮组的安装边界，前后轮均采用20英寸规格的小直径轮组，相比常规26英寸通勤车轮组，

　　更小的轮径能够大幅降低整车的转动惯量，让转向、抬轮动作的响应速度提升40%以上，轮圈外侧做了加厚处理，能够承受特技动作中侧向剐蹭、正面冲击的载荷，辐条采用等径高强度钢丝，交叉编法保证轮组的径向与侧向刚性，避免腾跃落地时出现辐条断裂、轮圈变形的问题。车架部分采用流线型的一体弯管结构，上管与下管的过渡位置做了圆弧补强，避免应力集中导致的车架断裂，立管角度设置为74度，这个角度能够让骑手的重心更靠近整车中心，在做平衡类特技时更容易控制重心偏移，后叉长度控制在380毫米以内，更短的后叉能够让后轮的轨迹跟随性更好，做摆尾、转体动作时整车的跟随延迟更低。车把部分采用大角度抬升的一字把，把套采用防滑橡胶材质，握位宽度控制在680毫米，

　　既能够保证转向时的力矩足够，又不会因为过宽影响动作施展，把立采用短款固定式结构，把立长度仅为50毫米，进一步提升转向的响应速度。鞍座采用窄款轻量化设计，安装位置偏低，避免做动作时鞍座磕碰骑手腿部，脚踏采用金属轴芯的宽面防滑脚踏，表面设置防滑钉，能够在骑手鞋底沾有灰尘、汗液时依然保持足够的摩擦力，避免脱脚导致的动作失误。整车的所有转动部件都预留了标准的轴承安装位，前后轮轴、中轴、碗组位置均采用标准件接口，方便后期维护更换易损件，所有焊接位置的焊缝都做了平滑过渡处理，既能够降低应力集中风险，也能减少骑行过程中的风阻。在装配边界上，整车的最大外廓尺寸控制在1500毫米长、900毫米高、700毫米宽的范围内，能够适配绝大多数特技场地的道具尺寸，也方便放入家用轿车后备箱进行运输。
