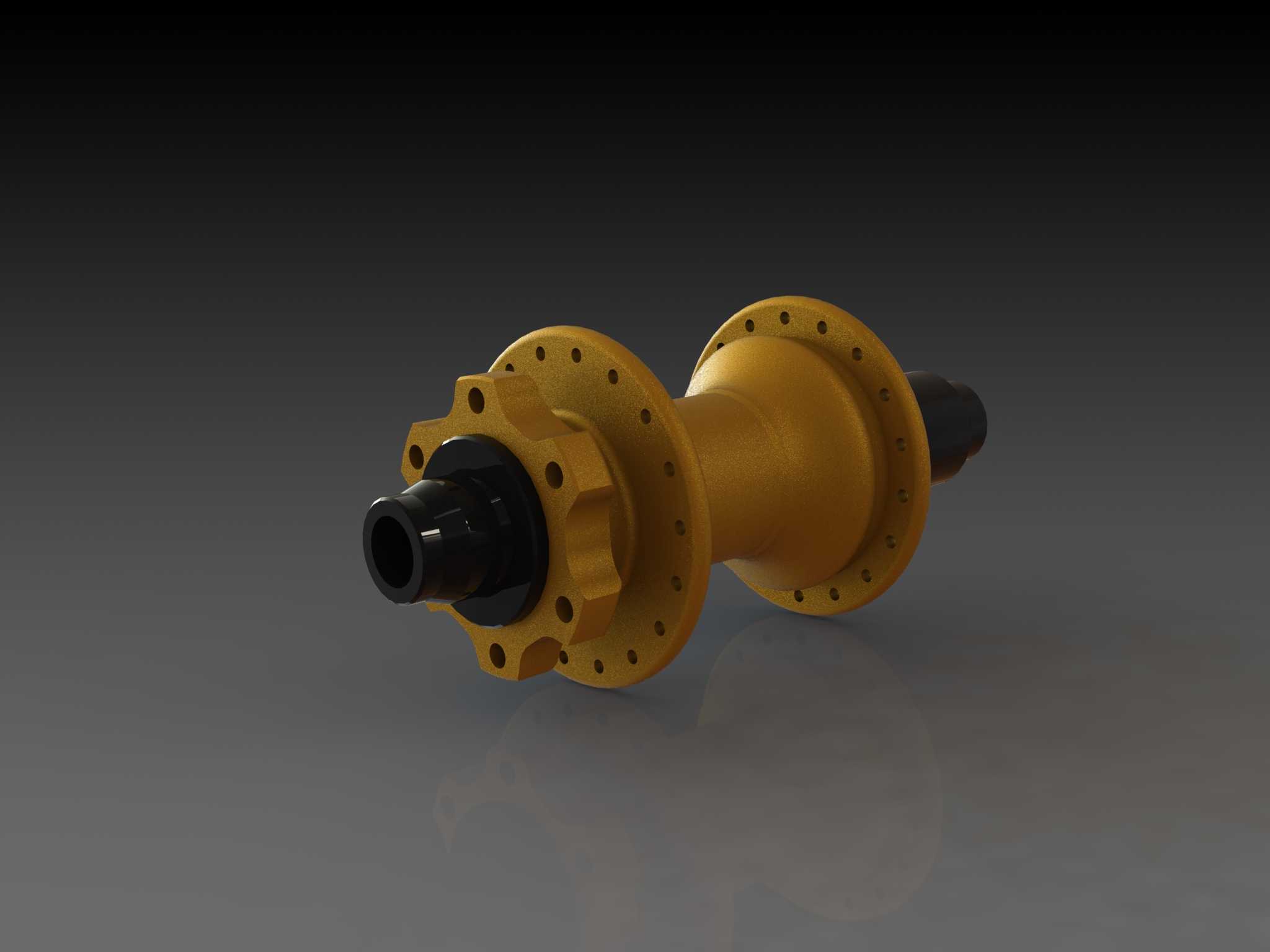

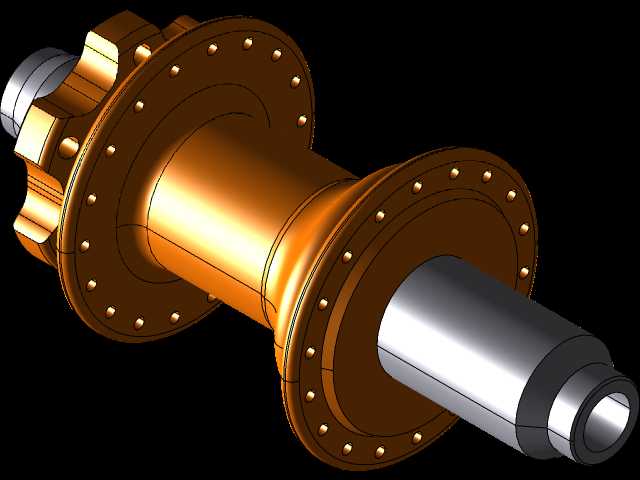

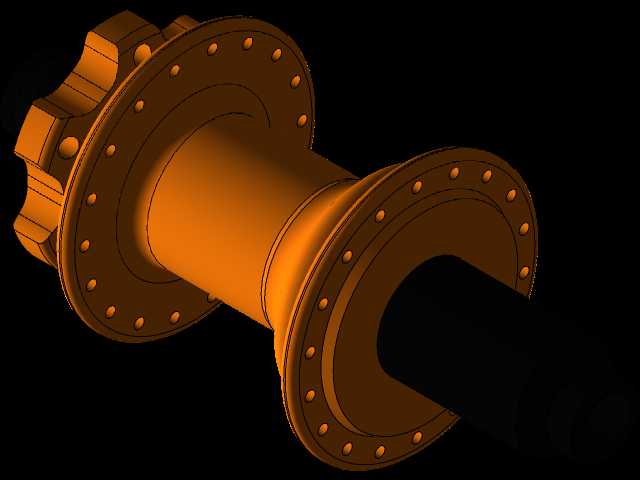

山地自行车后轮增压花鼓结构设计

　　山地越野骑行场景中，后轮花鼓作为轮组核心承载与传动部件，直接决定轮组转动顺畅度、载荷承受能力与复杂路况下的传动可靠性，是山地车后轮组设计中需要重点校核的结构件。这款后轮花鼓适配Hope Pro 4规格的安装尺寸，采用增压间距设定，匹配当前主流宽轮组山地车的车架开档标准，能够兼容宽胎越野、林道穿越甚至重度速降场景下的载荷需求。从结构设计逻辑来看，花鼓主体采用两端法兰盘分布辐条孔的布局，两侧法兰的孔位角度、孔距经过精准排布，能够保证辐条编圈后的张力均匀，避免轮组偏摆或辐条应力集中断裂的问题；花鼓中段的壳体做了变径过渡处理，在保证整体结构刚度的前提下尽可能削减冗余壁厚，降低轮组整体转动惯量，提升踩踏响应速度。

　　塔基安装侧的法兰做了加厚凸台设计，能够承受飞轮传递的大扭矩输入，避免大齿比爬坡或者落地冲击时法兰部位出现形变；轴芯两端的安装接口匹配标准快拆或者桶轴规格，安装边界完全符合对应开档尺寸的车架安装要求，不需要额外打磨或者加装转换件即可完成装配。设计过程中优先保证了各安装位的尺寸精度，包括辐条孔的孔径、法兰盘的端面跳动公差、塔基安装位的同轴度，这些尺寸直接影响编圈后轮组的圆度与转动顺滑度，若公差控制不当，会出现轮组转动蹭刹车、辐条张力不均断条、轴承过早磨损等实际使用问题。花鼓壳体的外形做了圆弧过渡处理，没有尖锐棱角，一方面能够减少骑行过程中泥水、砂石的附着堆积，降低清理难度，另一方面也能避免应力集中，提升壳体的抗冲击能力，

　　在越野路面遇到石块磕碰时不容易出现壳体开裂的问题。两侧轴承安装位的尺寸严格匹配对应规格的轴承外径，保证轴承压装后的过盈量处于合理区间，既不会因为过盈量太小导致轴承跑外圈，也不会因为过盈量太大导致轴承转动卡滞、提前失效。这款花鼓的尺寸设定完全覆盖了民用山地车到专业越野山地车的后轮安装需求，增压开档的设计能够提升后轮整体的侧向刚度，在过弯或者侧向受力时轮组形变更小，操控精准度更高，对于轮组设计从业者、山地车配件选型人员来说，该结构的尺寸参数可以作为同规格花鼓设计、改装的参考依据，也可以用于虚拟样机中轮组部分的装配校核，验证整车传动与行走系统的匹配合理性。
