便携式自锁盒尺三维结构数模

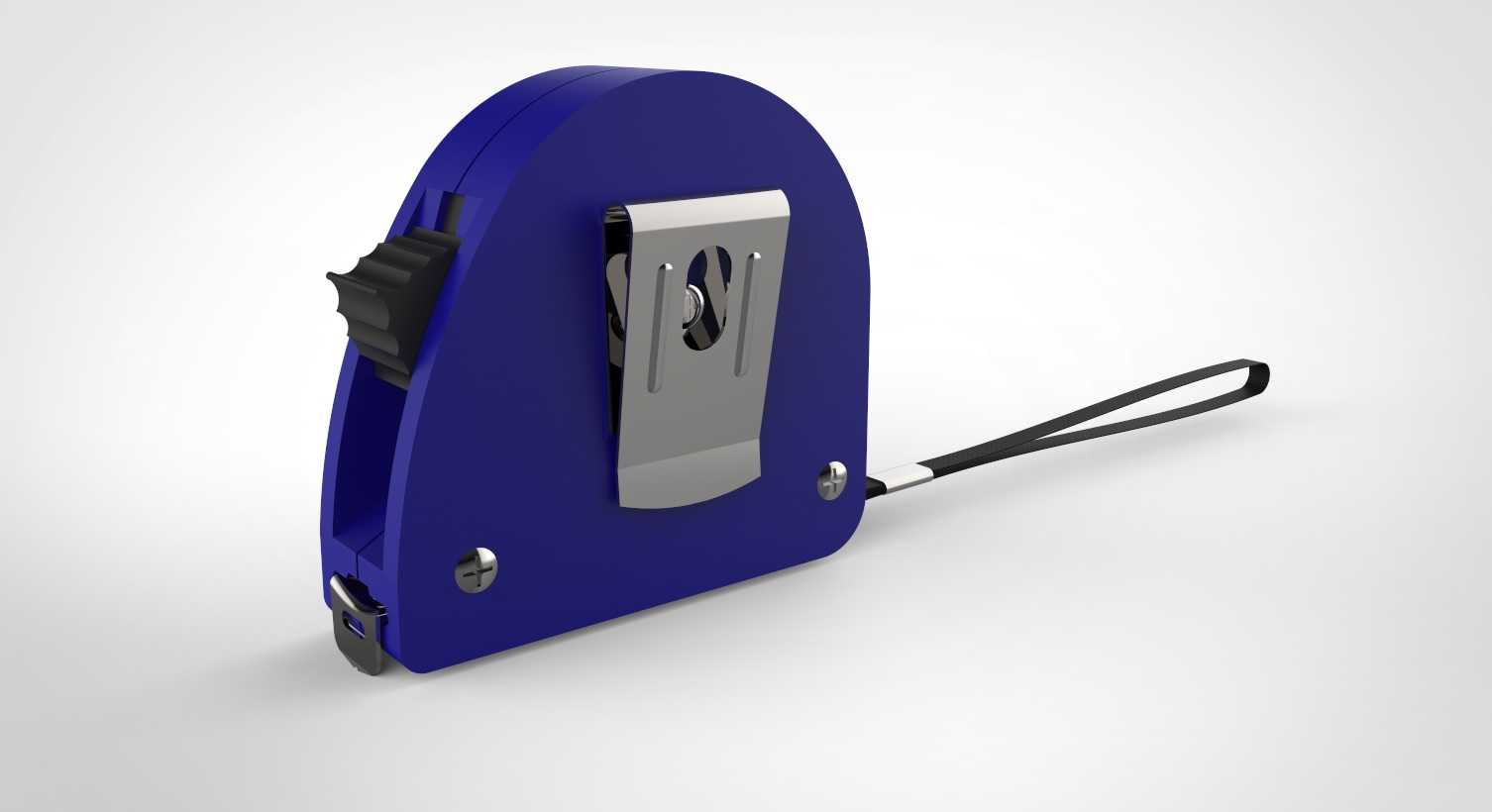

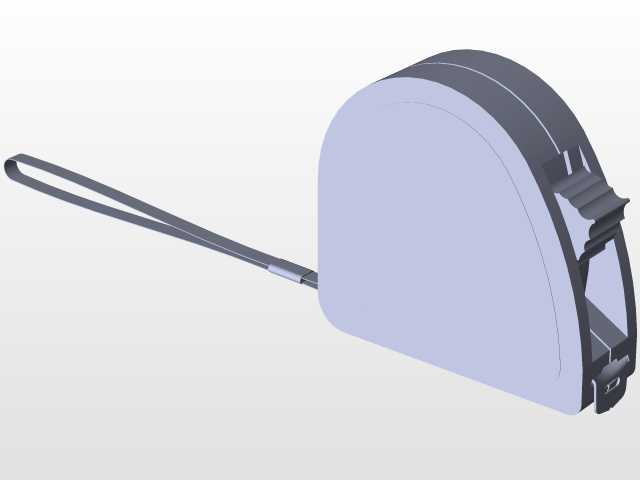

　　日常机械加工、家装施工、设备维保现场，随处可见这类便携钢卷尺的身影，它是一线作业人员随身携带的基础测量器具，能快速完成长度尺寸的快速核验，不需要复杂的调校步骤，拉出尺带即可读数，松手后可自动回缩收纳，适配绝大多数短距离尺寸快速测量的场景需求。这个数模完整还原了卷尺的全部结构细节，外壳采用半包式弧形 ergonomic 造型，边缘做了圆角过渡处理，握持时贴合手掌轮廓，长时间手持测量也不会产生硌手的不适感，外壳侧面集成了拨片式锁止结构，向上拨动即可卡住尺带，避免尺带回缩，方便单人作业时固定测量数值，向下拨开锁止件后尺带在内部卷簧的作用力下自动收回，尺带出口位置加装了金属耐磨衬片，避免频繁抽拉尺带磨损塑料外壳的出口边缘，延长整体使用寿命。

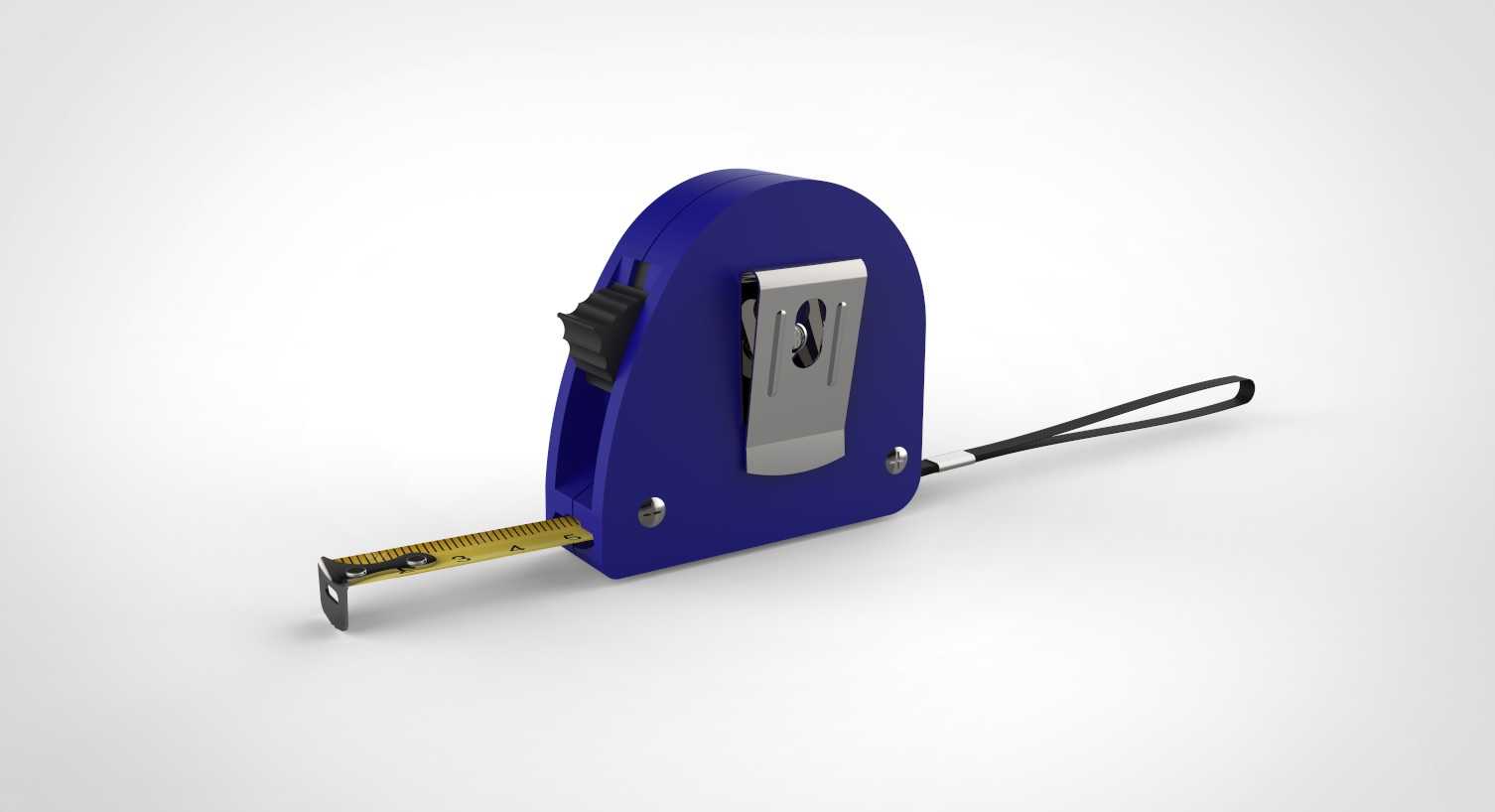

　　尺带端头采用L型金属挂钩设计，挂钩与尺带之间预留了微小活动间隙，刚好抵消挂钩本身的厚度，保证内外径测量时的数值准确性，测量物体外径时挂钩勾住工件边缘，间隙补偿挂钩厚度，测量内径时挂钩顶住工件内壁，间隙同样抵消挂钩厚度，不需要操作人员额外做数值换算，降低读数误差。外壳尾部预留了挂绳安装孔，可以穿入腕带或者挂扣，方便作业人员将卷尺挂在腰带或者工具包上，避免高空作业时工具坠落，也能减少工具遗失的概率。建模过程中对内部卷簧的安装腔做了等比例还原，卷簧腔与尺带收纳腔做了分隔设计，避免尺带回缩时剐蹭卷簧导致卡滞，锁止拨片的行程做了限位结构，拨到锁止位置时刚好压紧尺带表面，既不会因为压力过大导致尺带表面涂层磨损，

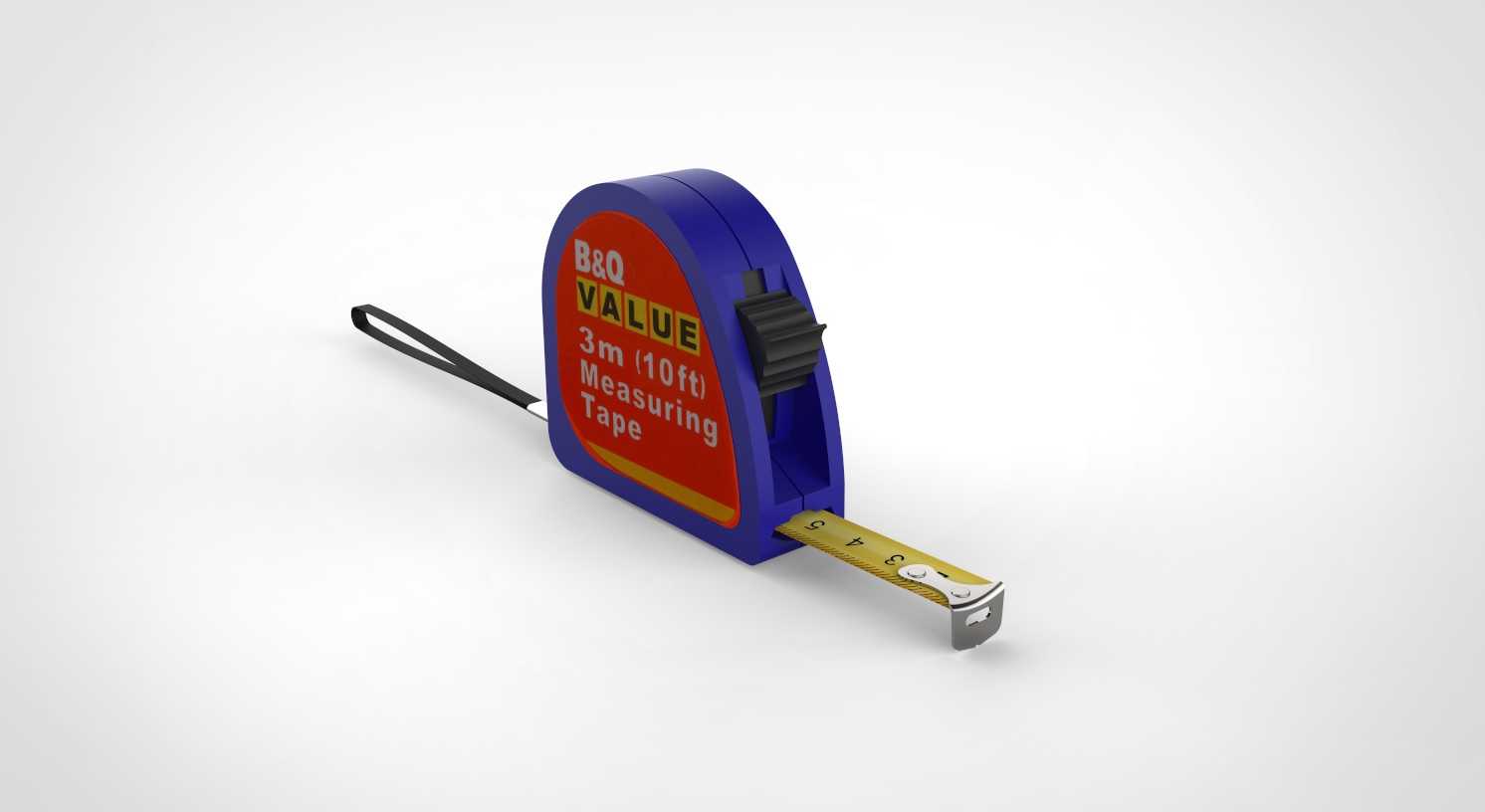

　　也不会因为压力不足出现锁止后尺带打滑回缩的问题。尺带表面的刻度标识做了凹凸纹理还原，模拟真实钢卷尺的蚀刻刻度效果，尺带整体采用弧形截面设计，拉出后具备一定的挺度，在两米范围内的悬空测量时不会轻易弯折，满足单人独立测量的使用需求，超过挺度临界长度后可自然弯曲收纳，不会因为刚性过大导致回缩时卡壳。整个模型的装配关系完全匹配实物的装配逻辑，所有活动部件都保留了正确的运动自由度，可直接用于运动仿真演示，验证锁止结构、回缩结构的动作流畅度，也可作为五金工具类产品结构设计的参考案例，帮助设计人员优化手持工具的握持手感与结构可靠性。
