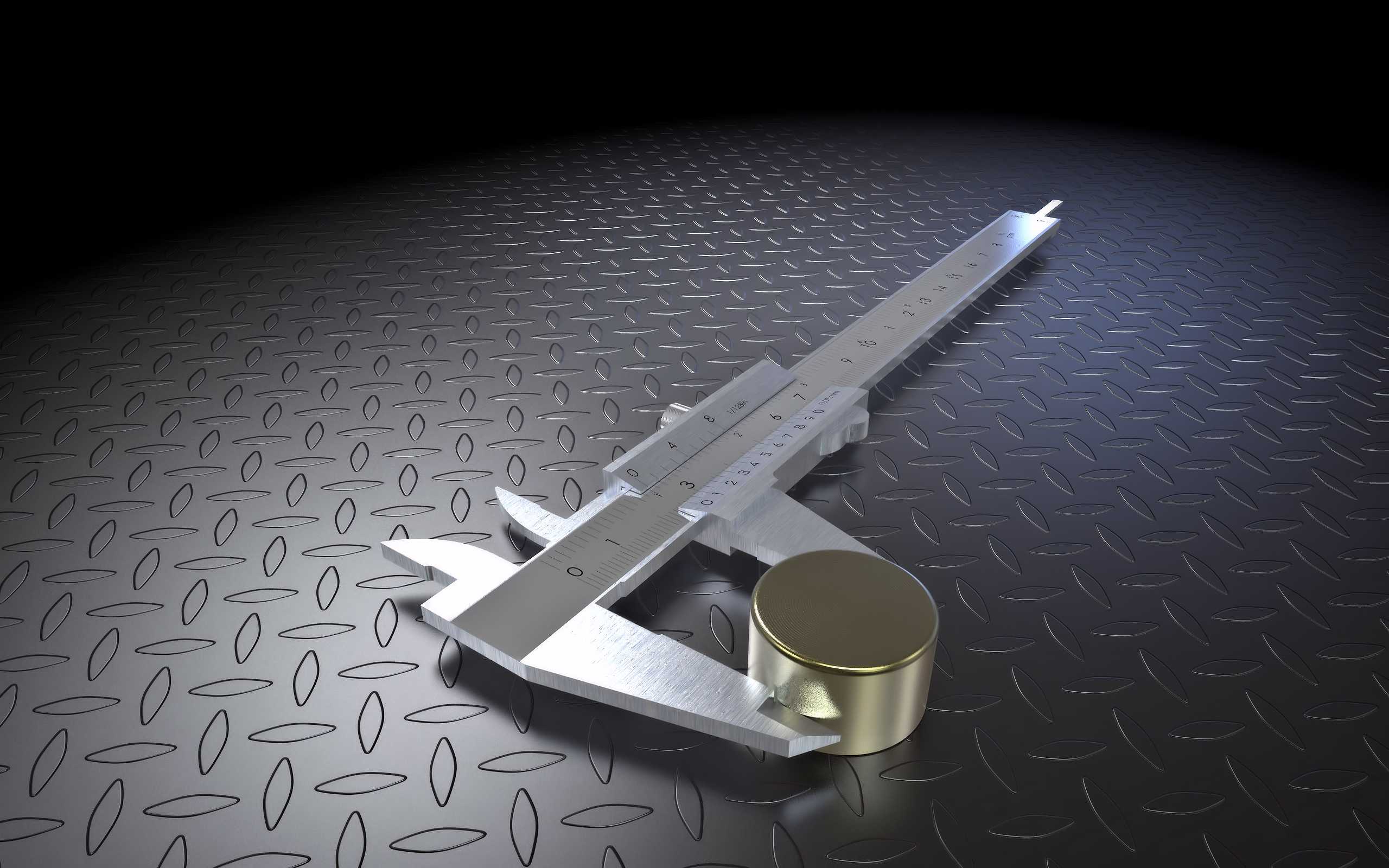

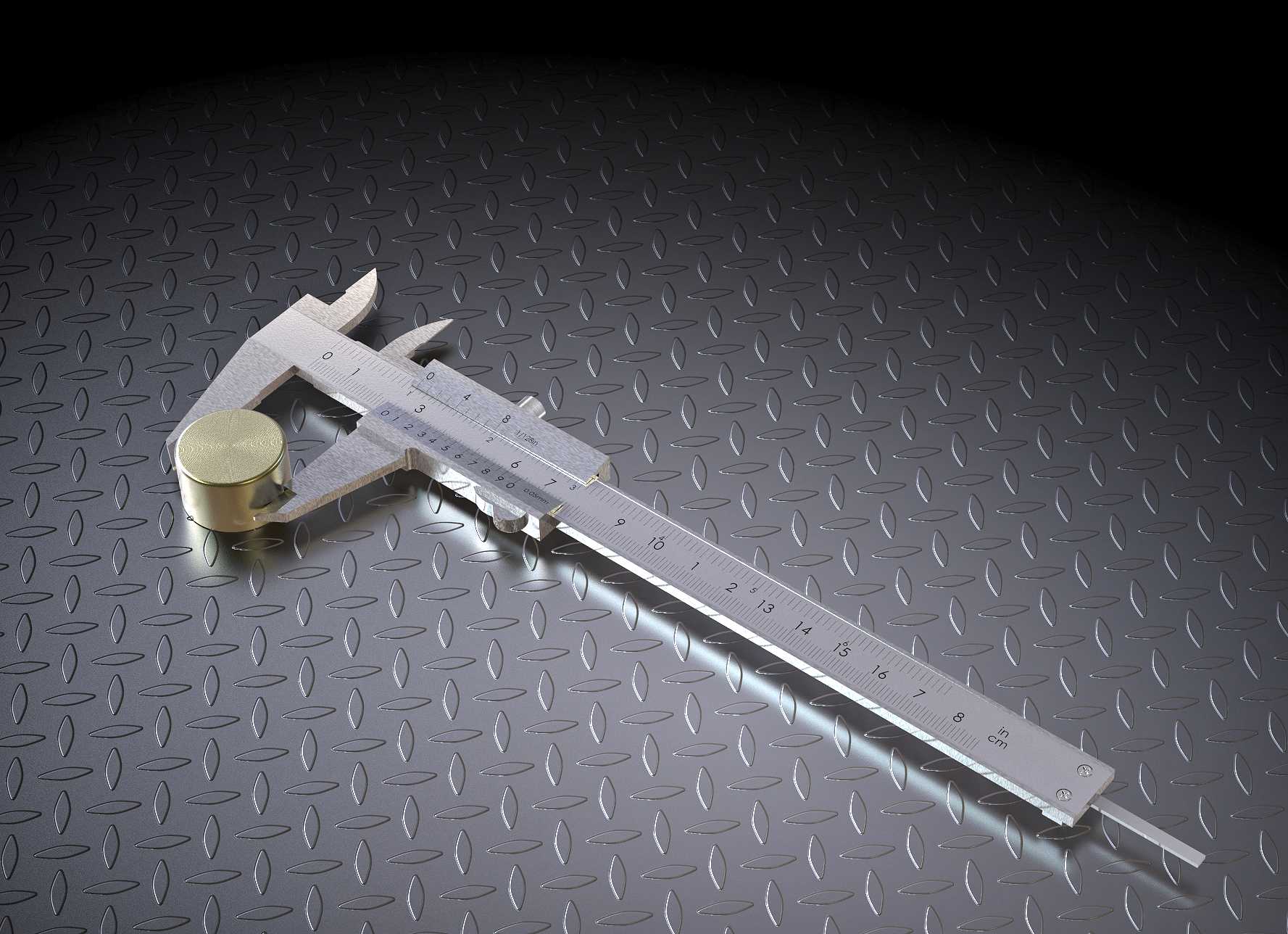

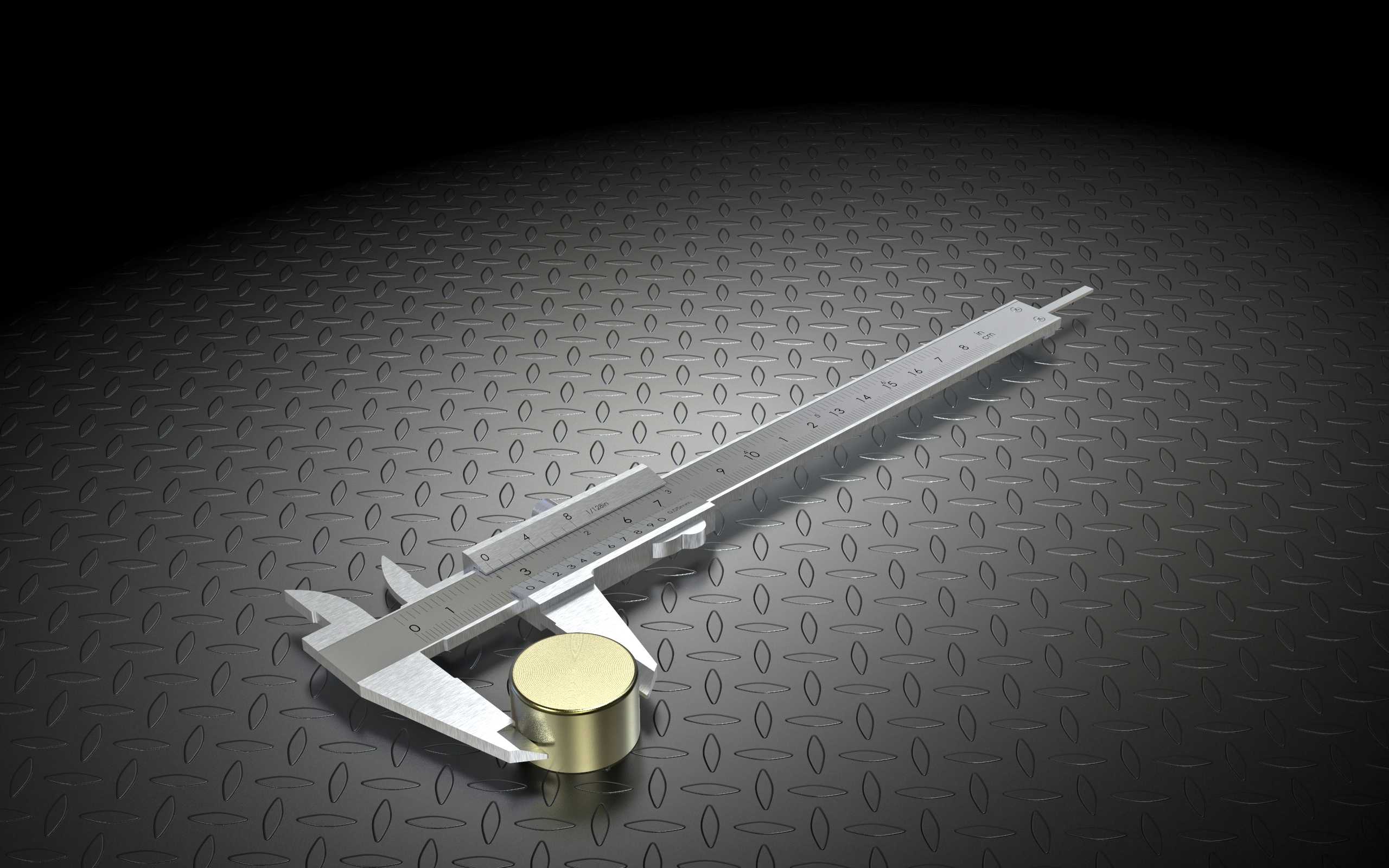

高精度机械式游标卡尺三维结构模型

　　这款机械式游标卡尺的三维建模完全还原了实物的装配逻辑与功能结构，可直接用于机械测量教学演示、工装检具方案设计参考、虚拟装配场景搭建等实际工程环节。作为机械加工、质检环节最常用的接触式长度测量器具，游标卡尺的应用覆盖从普通金工车间的毛坯尺寸核验，到精密零部件的内外径、深度、台阶尺寸测量，是一线操作工人、质检人员、结构设计工程师手边最基础也最高频的测量工具。建模过程中严格遵循实际卡尺的传动与配合逻辑，主尺尺身的刻度槽、游标滑动副的间隙配合、内外量爪的测量面形位公差、深度尺的联动结构都做了1:1的结构还原，没有做简化处理，能直观展现卡尺滑动时的部件联动关系。从结构设计思路来看，这款卡尺采用经典的闭式游标滑动结构，

　　主尺采用整体不锈钢型材的截面形态，尺身厚度控制在常规工业级卡尺的标准范围内，滑动游标部分通过紧固螺钉可实现测量位置锁定，方便测量后读取数值，避免尺身滑动造成读数偏差。量爪部分做了区分设计，内量爪用于测量孔径、槽宽等内尺寸，外量爪用于测量轴径、外形长度等外尺寸，尾部延伸的深度测杆可直接伸入盲孔、台阶槽内测量深度尺寸，单一量具可覆盖三类常规尺寸测量需求，大幅减少现场测量的工具切换成本。从安装与使用边界来看，这款常规量程的游标卡尺整体长度适配0-150mm的常用测量范围，量爪开合行程完全匹配量程要求，滑动过程无结构干涉，尺身的握持部位做了符合人体工学的轮廓处理，和实际量产产品的握持手感保持一致。

　　建模时对各部件的配合间隙做了符合实际装配要求的预留，主尺与游标的配合面采用小间隙滑动配合，既保证滑动顺畅无卡滞，又不会出现晃动过大影响测量精度的问题，紧固螺钉的位置、深度测杆与尺身的连接结构都完全参照实物结构搭建，可直接用于虚拟实训中的量具操作演示，也可作为机械基础课程中典型量具结构的教学演示模型，帮助初学者快速理解游标卡尺的读数原理与结构组成。在质检工位的虚拟布局场景中，该模型可直接放置于检验工作台、工具柜等场景中，还原真实生产车间的工位配置，也可用于拆装实训的虚拟仿真环节，让学员直观了解卡尺的内部装配关系与各部件的功能作用，避免实物拆装过程中造成的量具损坏。
