数控铣床Z轴预设量规塞特规体结构

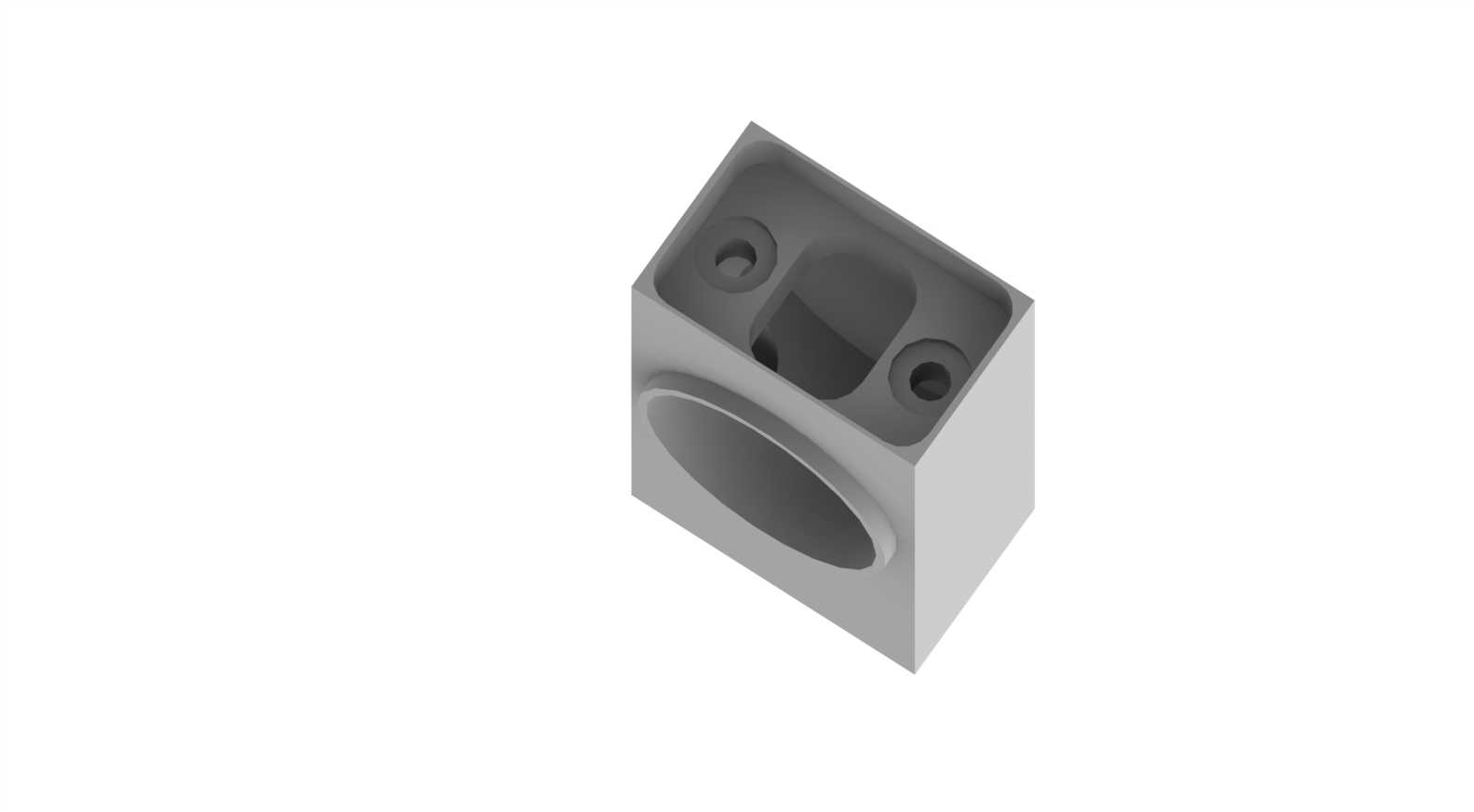

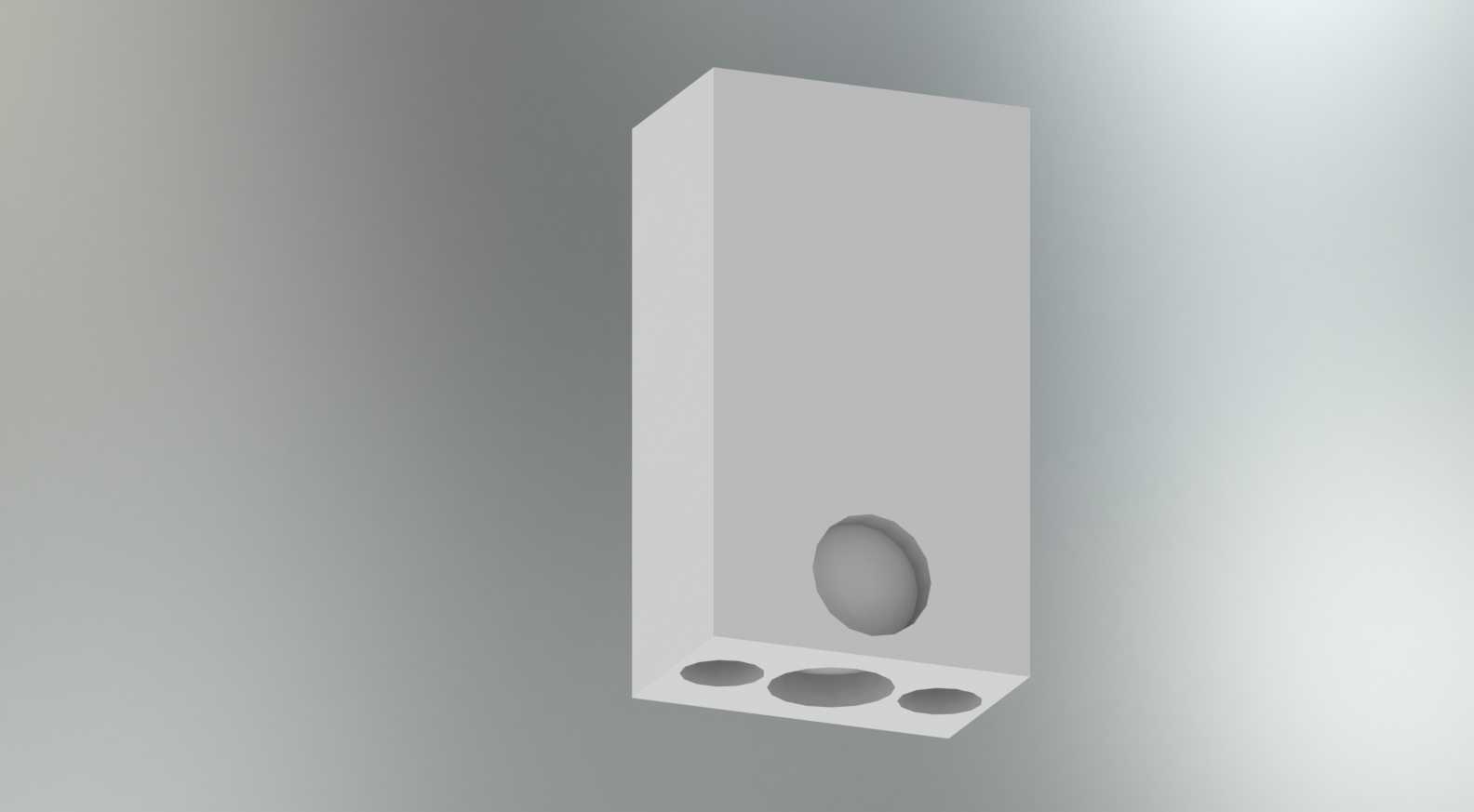

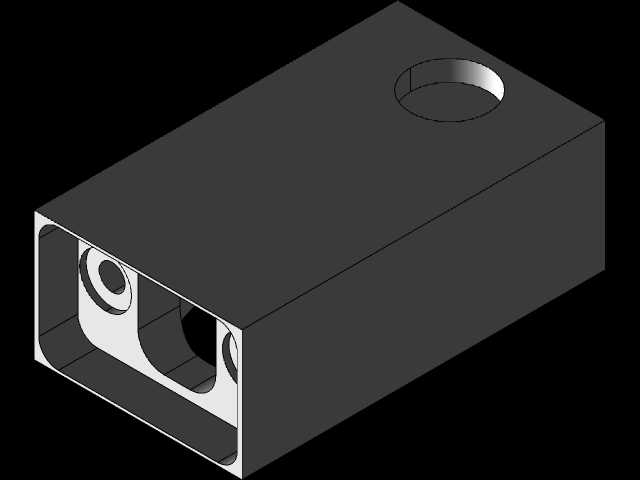

　　在数控铣削加工的日常作业场景里，Z轴对刀的精度直接决定了批量零件的加工深度一致性，尤其在多工位换件、长周期连续加工的工况下，传统靠刀块、塞尺配合的对刀方式很容易因为操作力度差异、铁屑残留、接触面磨损出现0.02mm以上的累积误差，对于公差要求在0.05mm以内的型腔、台阶面加工来说，这类误差很容易直接造成零件报废。这款塞特规体就是专门适配数控铣床Z轴预设作业的核心承载构件，作为量规的主体结构，它承担着对刀基准面定位、内部测量组件容纳、与机床工作台面贴合固定的多重作用。从结构设计来看，整体采用方正的盒式腔体结构，这种形态首先是为了保证放置在铣床工作台面上时，底面能和T型槽台面形成足够的接触面积，

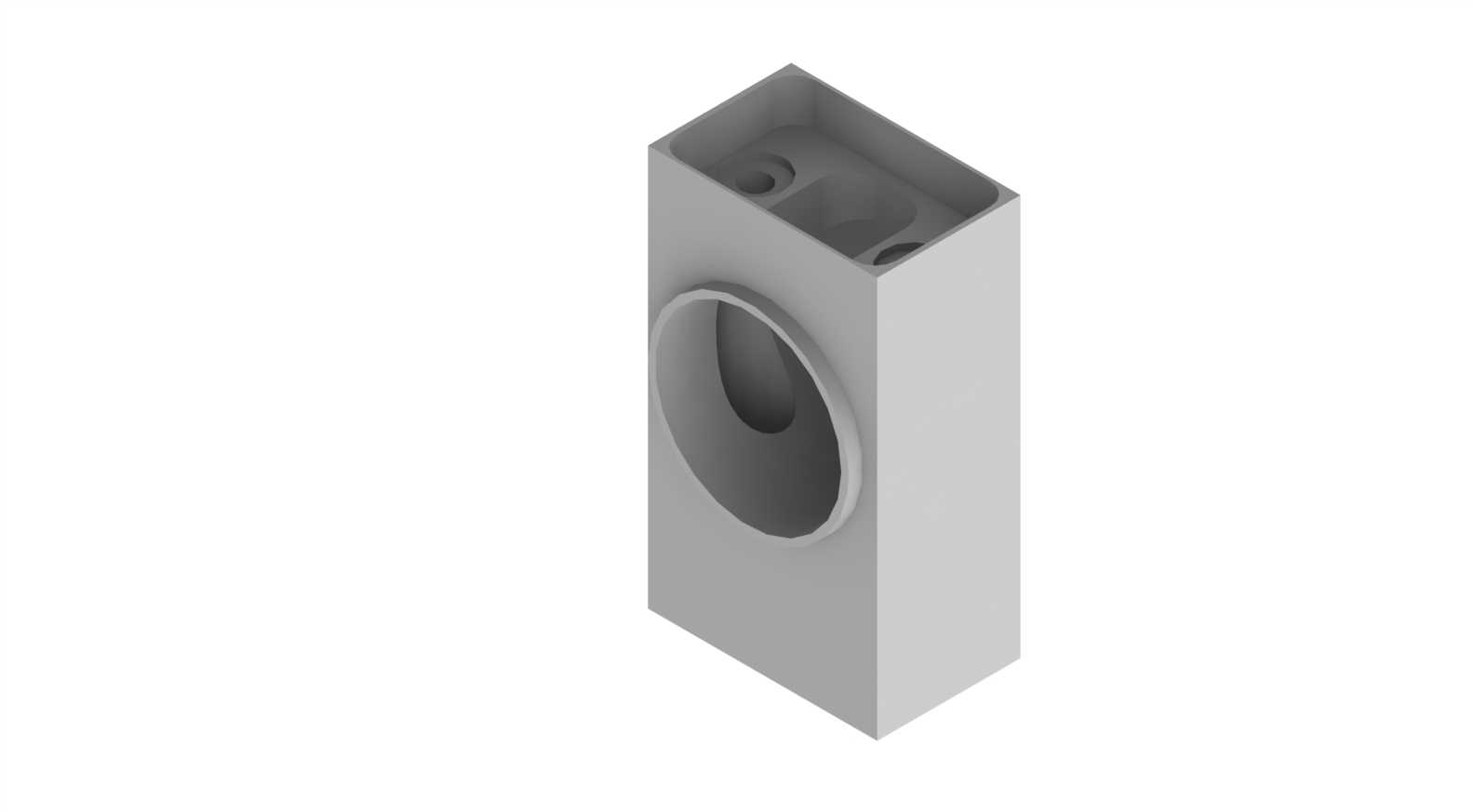

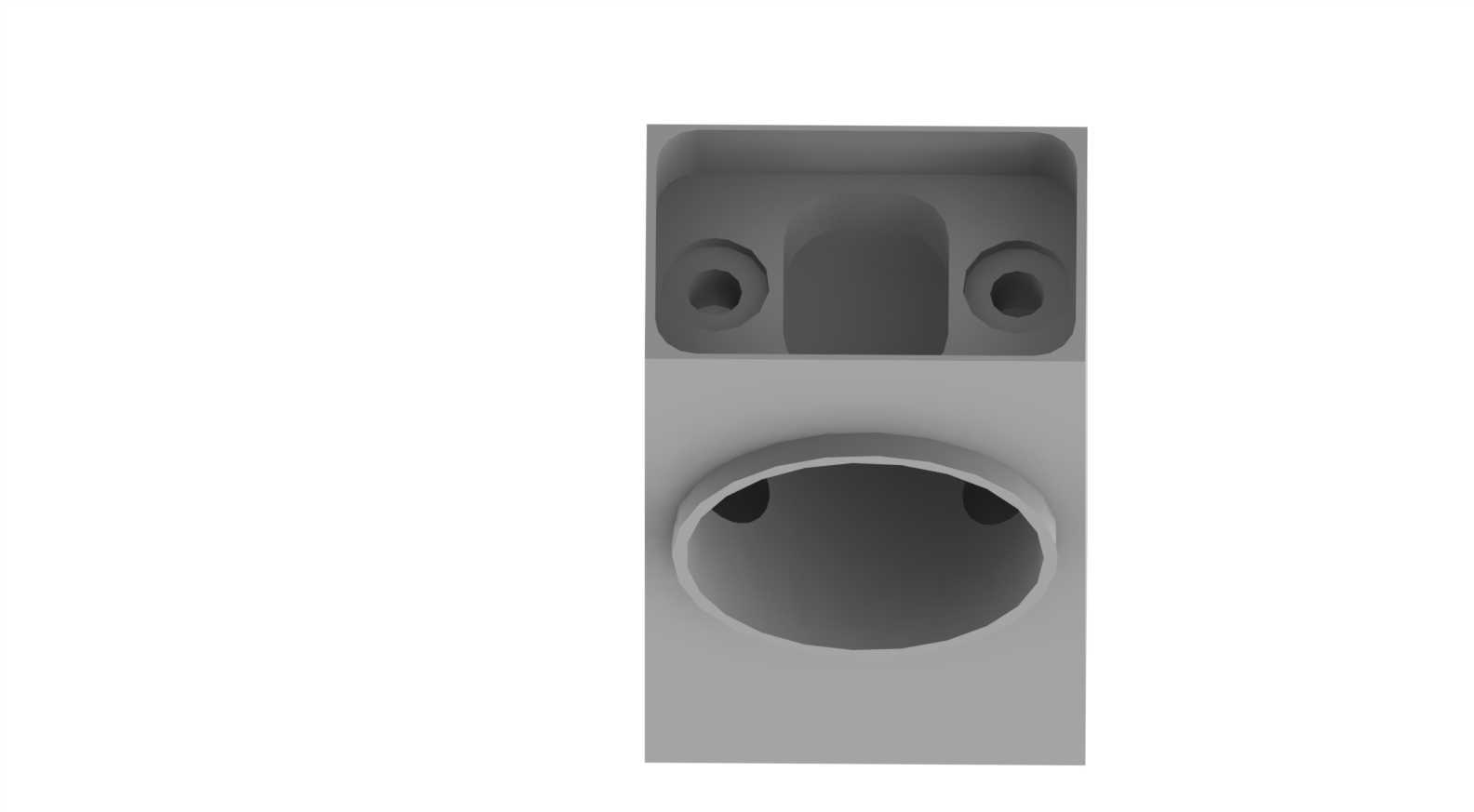

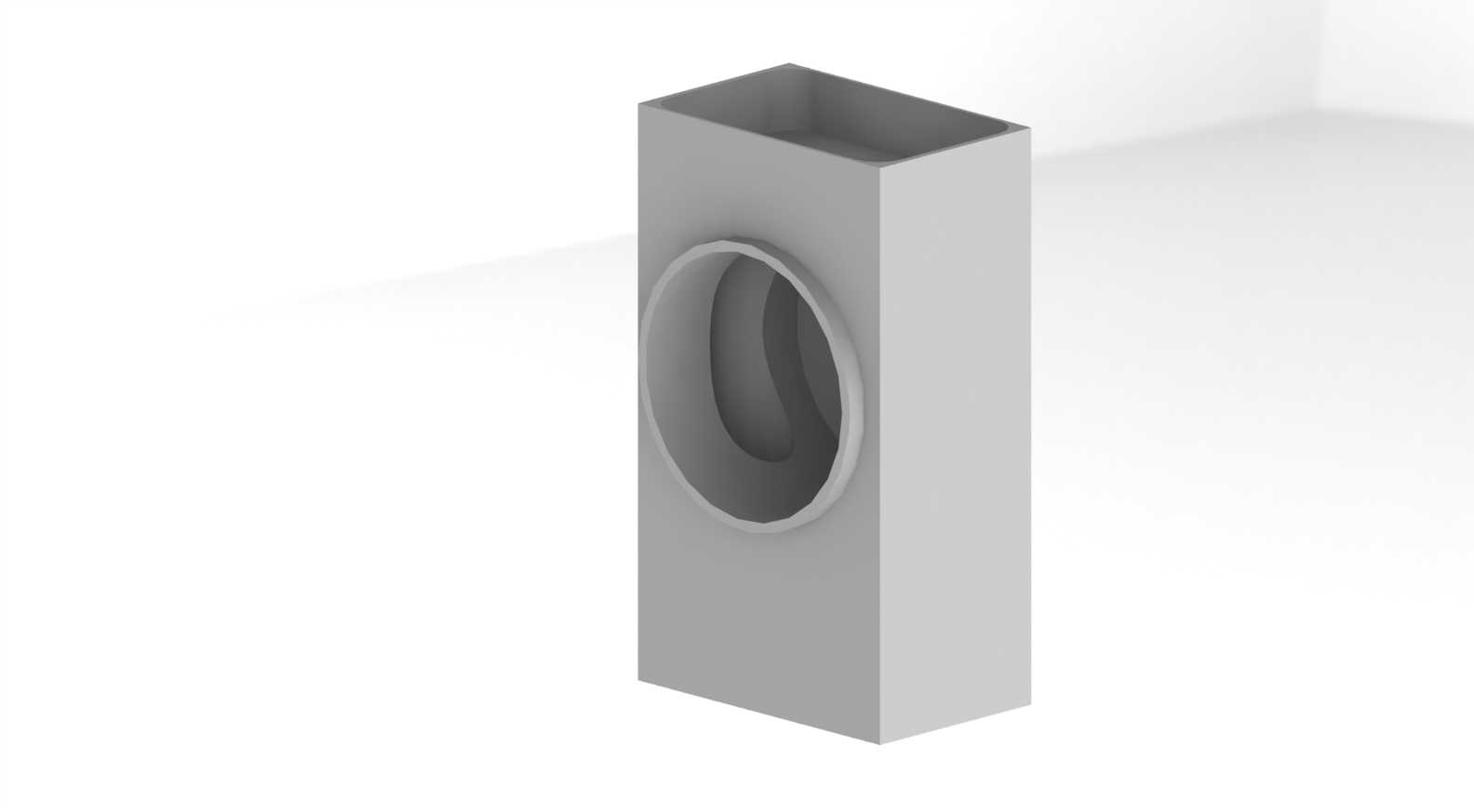

　　不需要额外加装磁吸底座就能靠自身重力保持稳定，避免对刀过程中构件偏移带来的基准偏差；侧面伸出的环形凸台是对刀作业的核心接触位，凸台端面经过平面度校准，加工时刀具从上方下移接触该端面，就能快速完成Z轴坐标系的零点设定，凸台的内凹圆弧设计是为了避让刀具端部的圆角，避免刀尖和结构边缘发生磕碰，同时减少接触面积，降低铁屑、切削液残留对接触精度的影响。腔体内部的预留槽位是用来安装弹性触发组件的，当刀具接触到对刀面时，内部组件会触发信号反馈给机床系统，完成自动坐标记录，相比手动塞尺对刀的方式，能把单次对刀的时间压缩到10秒以内，同时把重复定位精度控制在0.005mm以内。设计过程中特意把整体壁厚做了均匀化处理，所有转角位置都预留了工艺圆角，

　　一方面是减少铣削加工时的应力变形，保证长期使用后基准面不会因为应力释放出现平面度超差，另一方面也避免尖锐棱角划伤操作人员或者机床台面。安装边界上，整体的方正外形可以适配不同尺寸的铣床工作台，不管是小型立式数控铣还是大型龙门铣，只要工作台面平面度满足加工要求，都可以直接放置使用，不需要额外做安装位改造；侧面的环形凸台高度经过校准，和内部组件的触发行程完全匹配，不会出现接触过行程损坏传感器、或者接触不到位无法触发信号的问题。在实际车间应用中，这类规体配合对应的触发组件，还可以用来校准Z轴的反向间隙，在机床长期运行后出现丝杠磨损时，快速完成Z轴定位精度的校验，不需要借助专业的激光干涉仪就能完成日常的精度点检，大幅降低设备维护的时间成本。腔体的开口朝上设计，也方便日常清理内部残留的切削液和铁屑，只需要用压缩空气从侧面吹扫就能完成清洁，不需要拆解结构，能很好适配车间多油污、多铁屑的复杂作业环境。
