梅赛德斯奔驰三叉星车标立体结构设计

　　该三叉星标识作为乘用车辆前脸、尾门及轮毂中心的核心外观标识部件，日常应用场景覆盖乘用车辆全生命周期的外观展示、品牌识别环节，同时需适配车辆行驶过程中面临的高速气流冲刷、日晒雨淋、高低温交变、洗车药剂腐蚀等复杂工况，在结构设计上需要兼顾外观辨识度与安装适配性。从结构设计思路来看，整体采用环形外圈包裹三叉星辐条的经典构型，环形外圈的截面做了圆弧过渡处理，既避免锐边带来的安装划伤风险，也能在车辆行驶过程中引导气流经过标识表面，减少积尘与风阻产生的风噪；三根星辐以中心交汇点为原点呈120度均匀分布，每根星辐的截面从中心向外圈方向做渐变收窄，靠近中心的位置厚度更大，保证整体结构刚度，避免车辆行驶过程中产生共振异响，

　　靠近外圈的连接位置做了圆弧过渡，消除应力集中点，降低长期使用后出现连接断裂的概率。在安装边界的考量上，标识背部预留了标准的卡扣安装位与定位凸点，可直接适配对应车型的前脸格栅、尾门钣金的预装孔位，不需要额外做打孔改装，安装后标识与安装面的贴合间隙控制在0.5mm以内，避免雨水渗入安装位造成钣金锈蚀；整体外形尺寸遵循品牌标识的统一规范，外圈直径、星辐突出安装面的高度都经过匹配校核，既保证视觉上的协调感，也不会因为突出量过大在车辆经过狭窄路段时被剐蹭损坏。从功能特性层面，标识的表面做了金属质感的肌理处理，不同角度下的反光效果一致，不会出现局部反光过强影响其他道路参与者视线的问题，同时结构上做了密封设计，可阻挡水汽、灰尘进入标识内部，

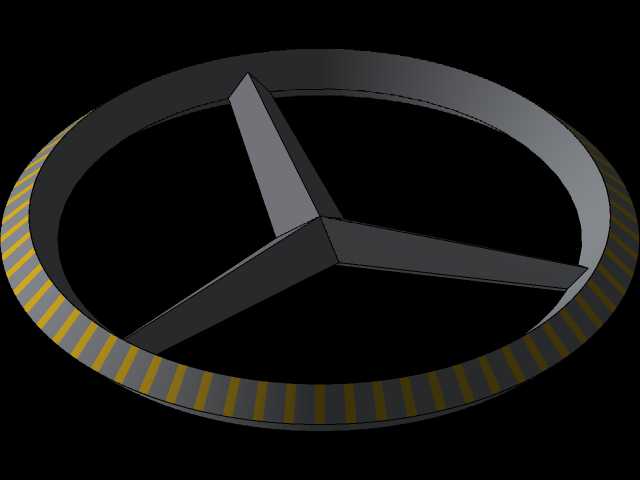

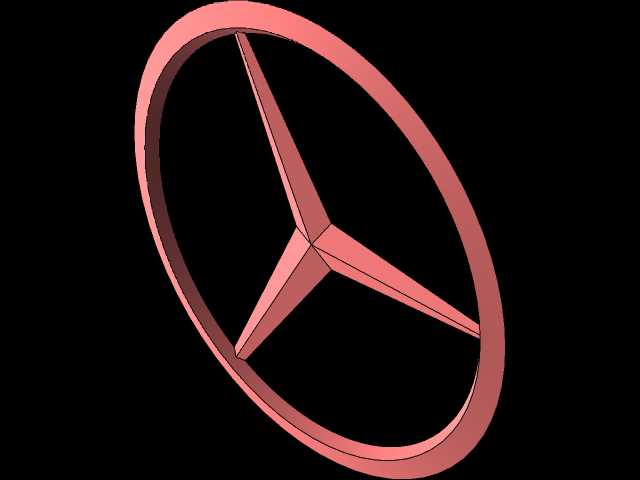

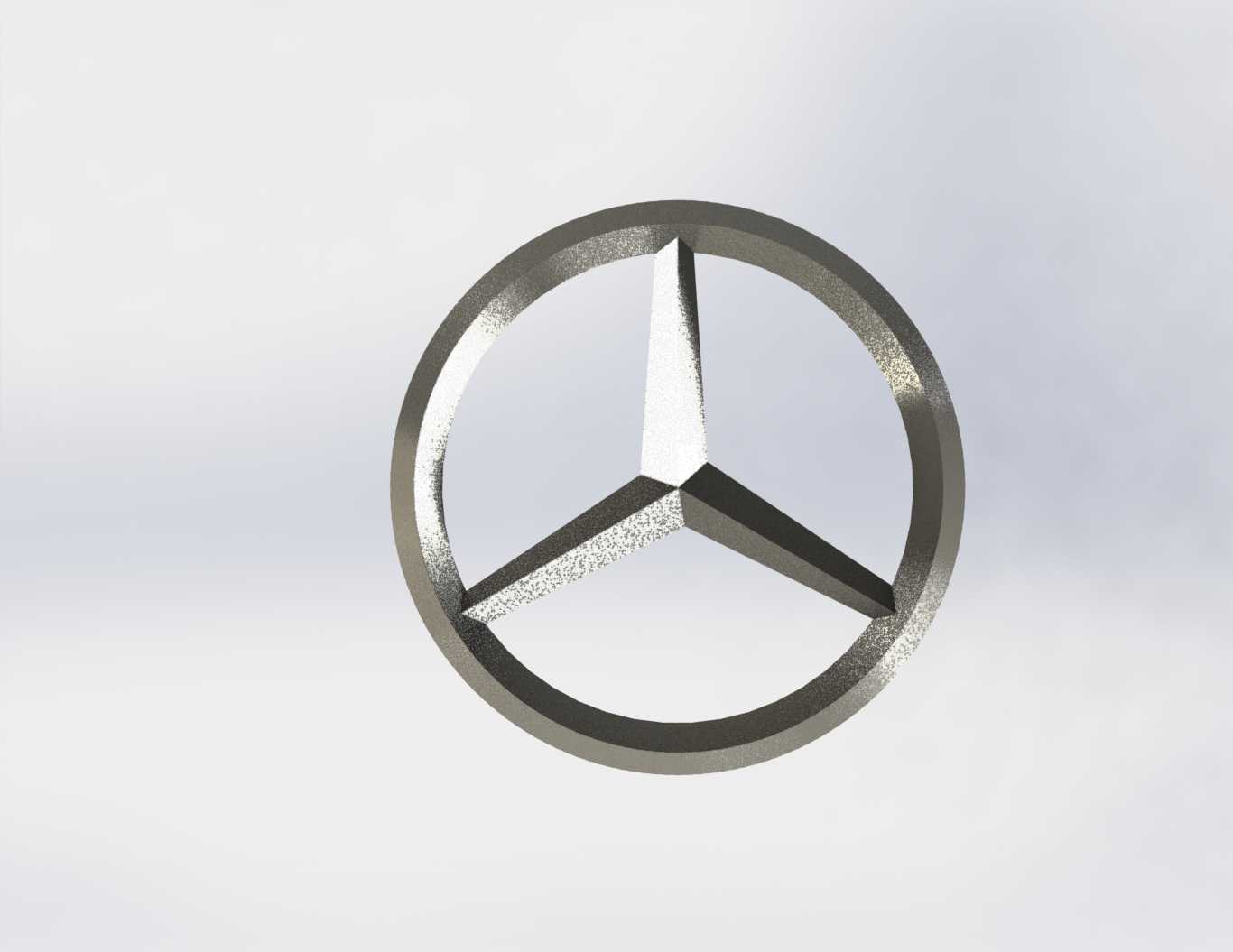

　　避免长期使用后出现内部锈蚀、表层镀层脱落的问题。在建模过程中，所有曲面都做了连续性校验，环形外圈与星辐的连接位置曲率过渡顺滑，没有出现曲面褶皱、断差的问题，可直接用于后续的开模生产、3D打印打样环节，也能为同类型品牌标识的结构设计提供构型参考，帮助设计人员快速把握车标类外观件的设计要点，平衡外观展示效果与实际使用的结构可靠性要求。
