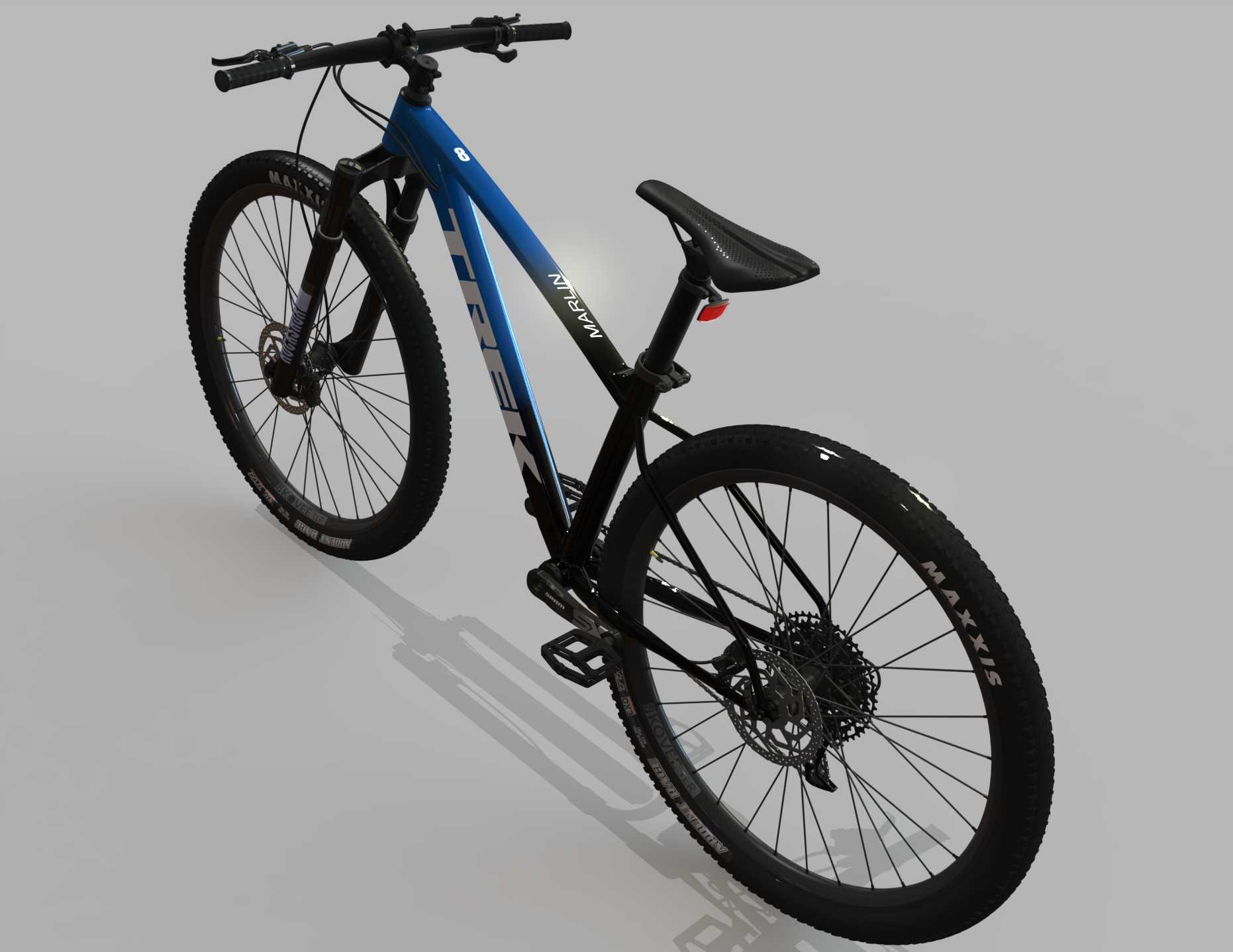

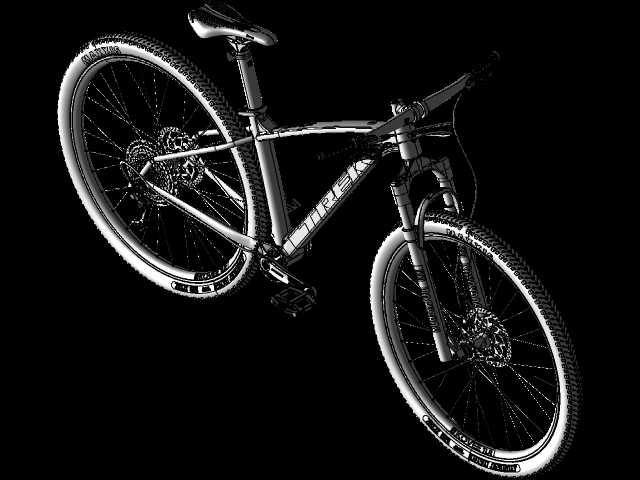

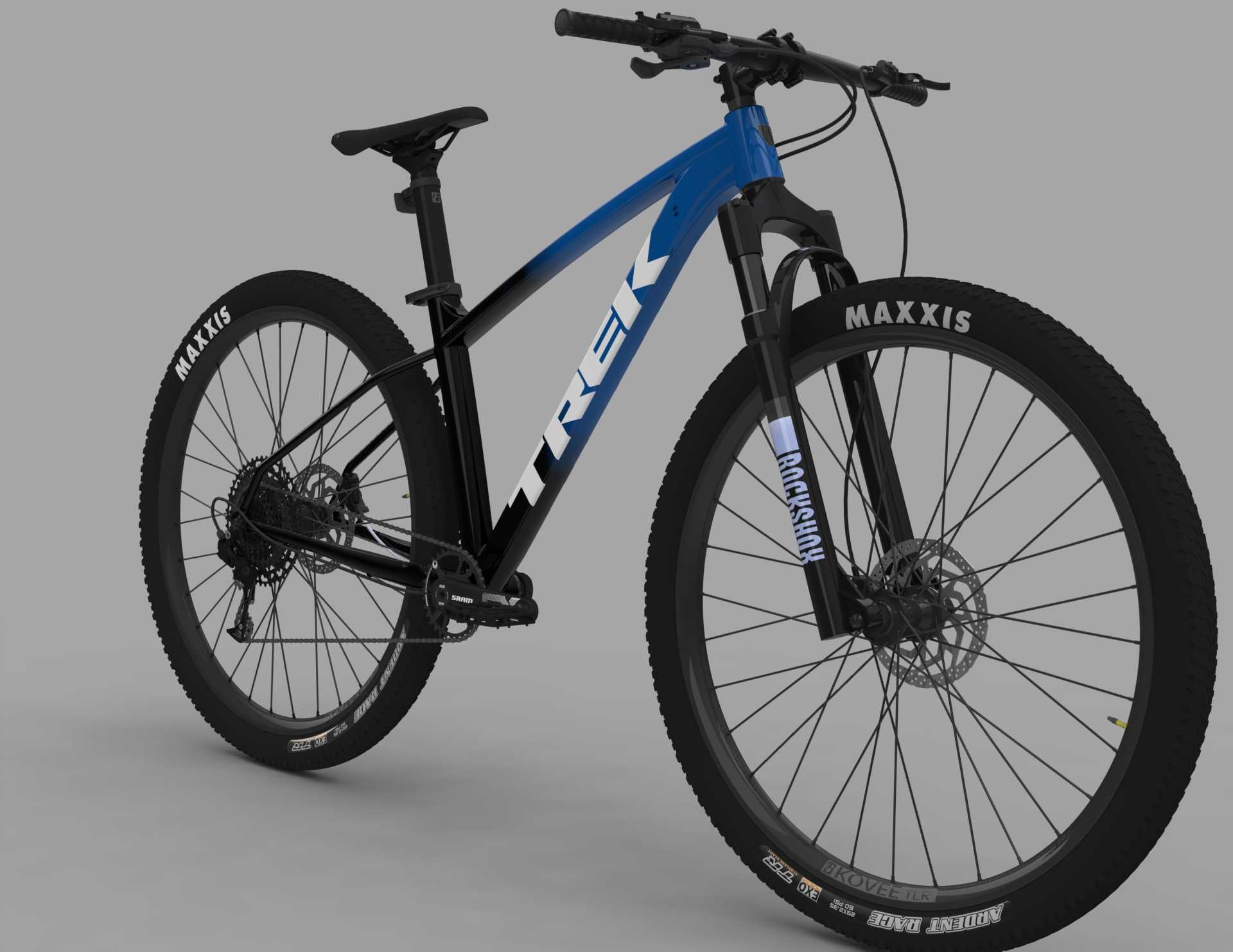

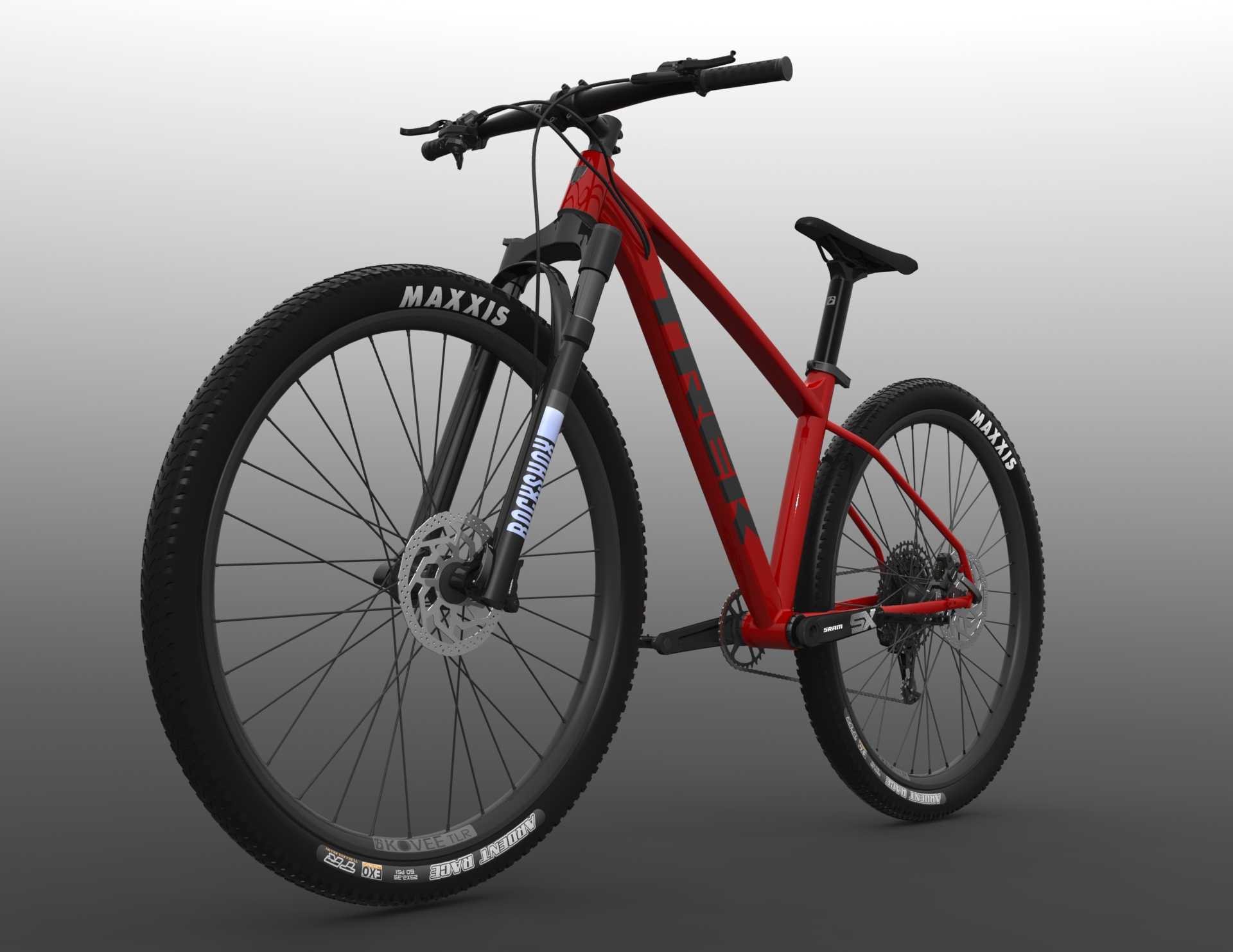

TRIK马林8山地自行车整车结构三维建模

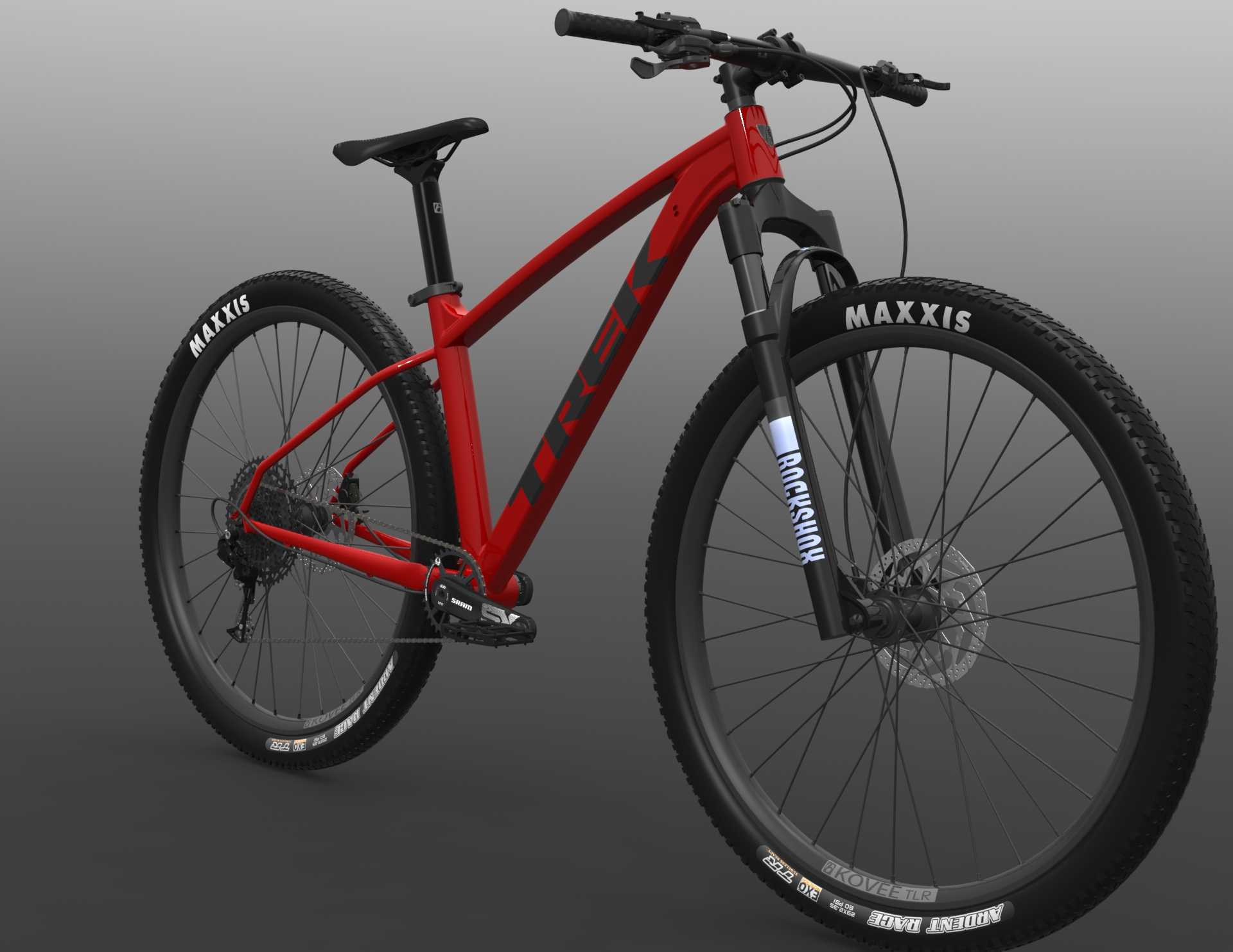

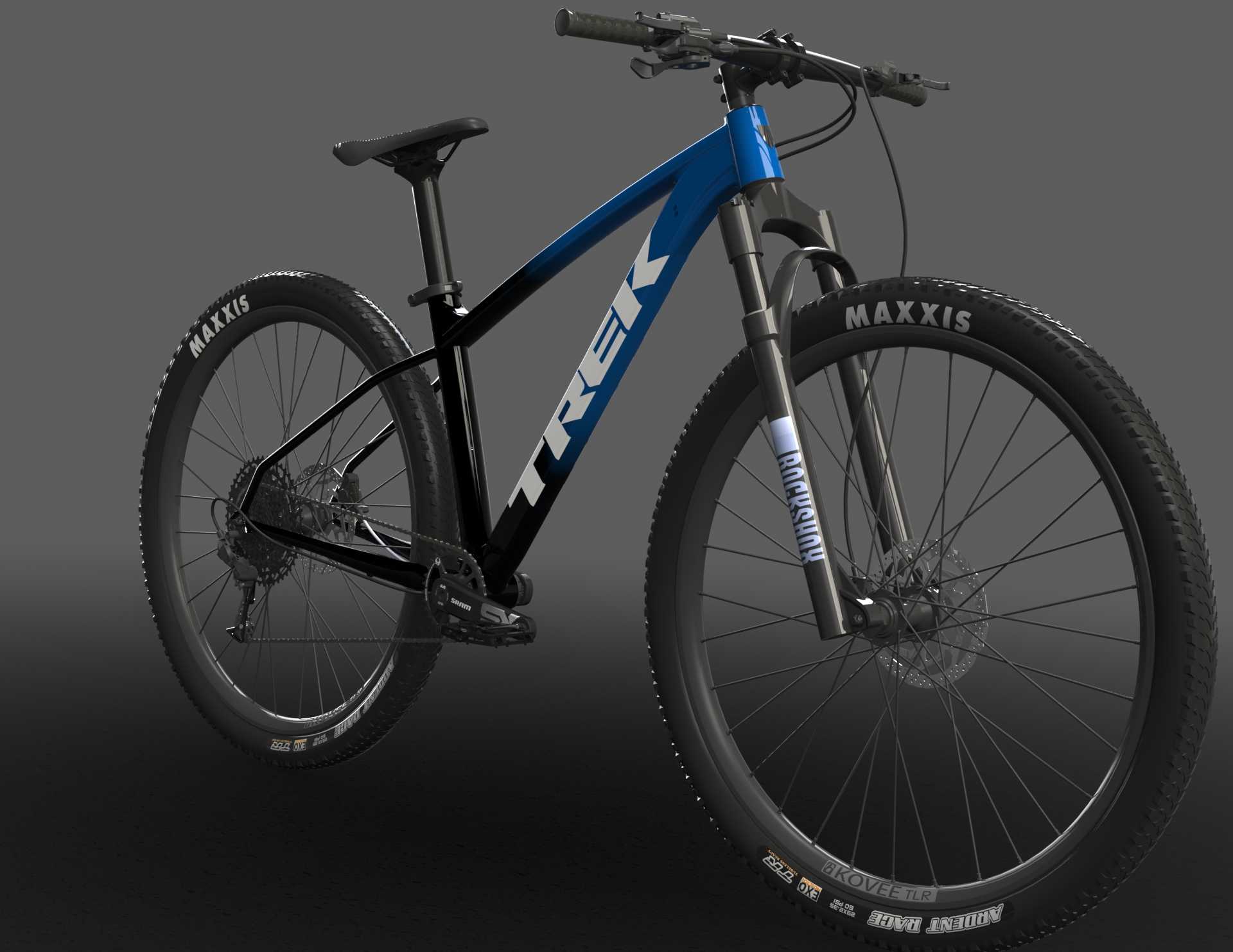

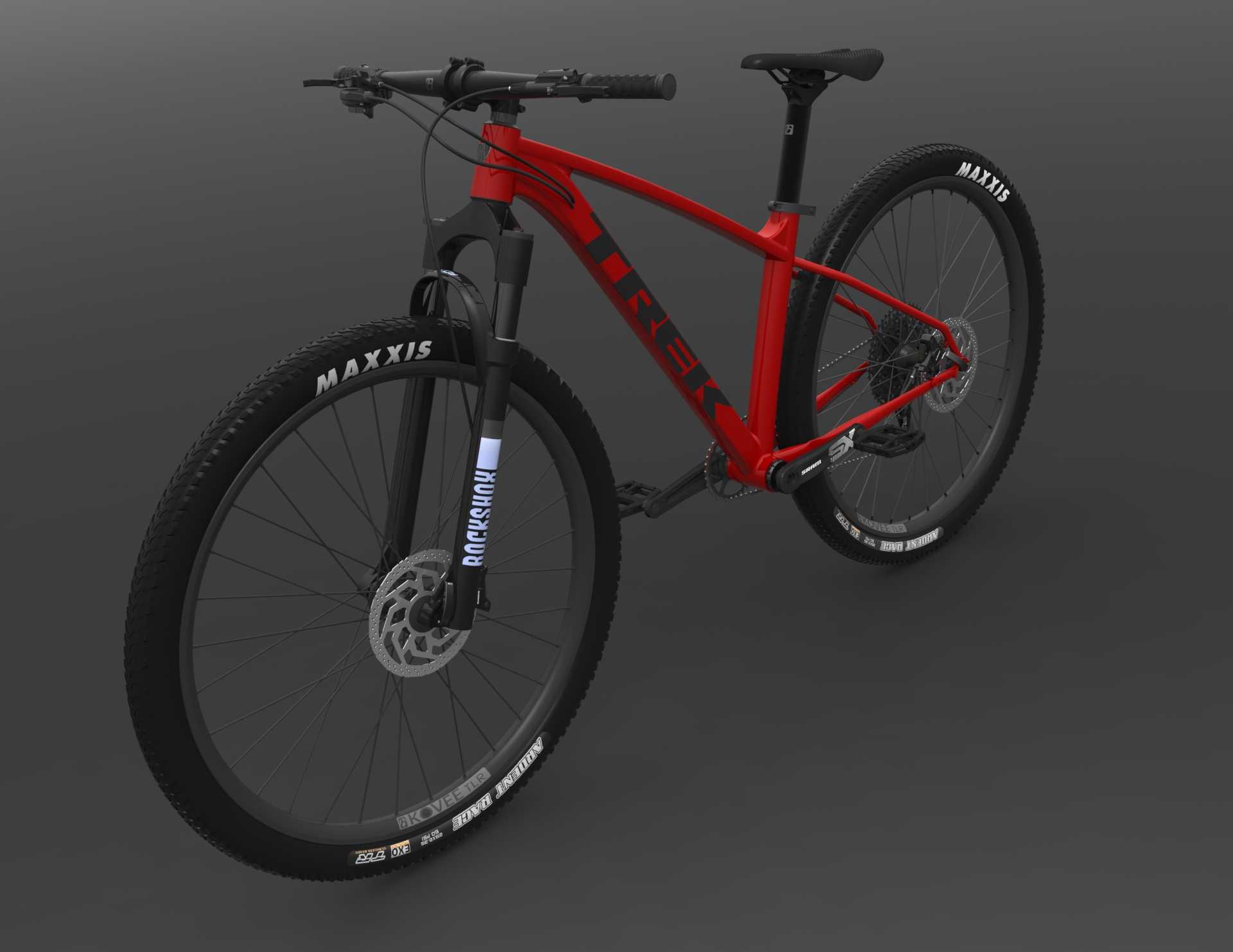

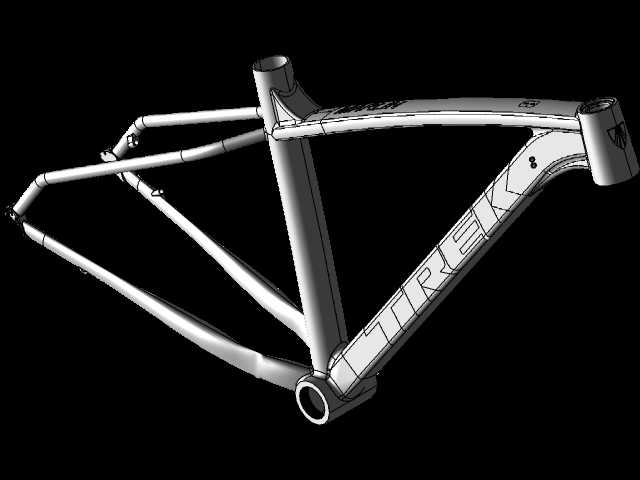

　　这款硬尾山地车的三维建模，完全围绕非铺装路面骑行的实际使用需求展开，建模过程中优先还原了各部件的装配逻辑与实际使用中的受力传递路径，没有做多余的外观简化。从实际应用场景来看，这类车型主要覆盖林道穿越、郊野非铺装路通勤、轻度越野骑行的使用需求，建模时特意保留了车架与前叉、轮组、传动、制动系统的真实安装边界，可直接用于整车装配干涉校验、改装件适配验证，也能作为骑行装备研发的基础参考载体。车架部分采用了经典的硬尾钻石型几何结构，建模时严格还原了上管、下管、座管、后下叉、后上叉的管径变化与焊接过渡形态，五通位置的安装基准面、碟刹座的安装孔位、尾勾的挂耳结构都按照实车装配公差做了还原，能够直接匹配标准山地车中轴、变速尾勾、碟刹卡钳的安装尺寸，

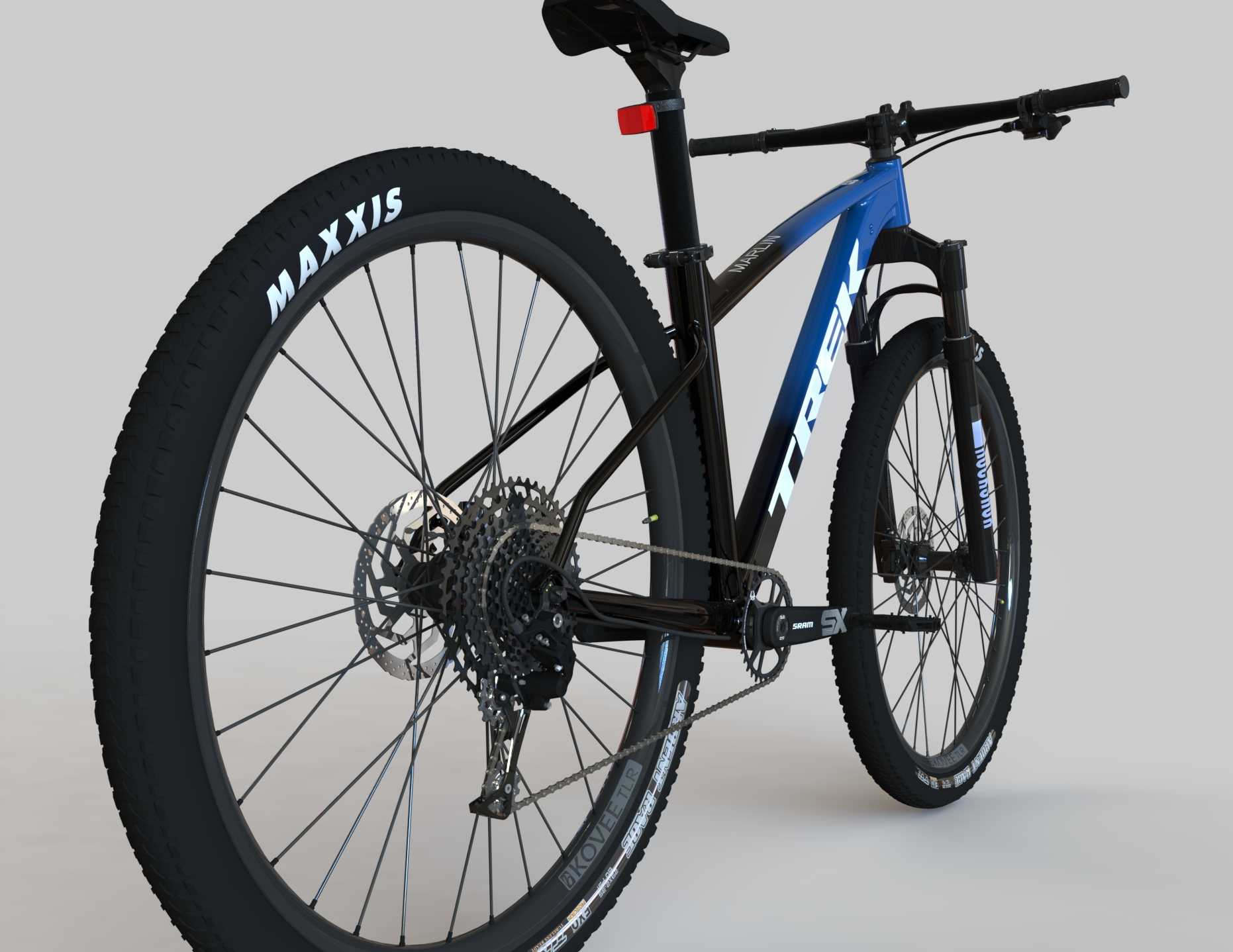

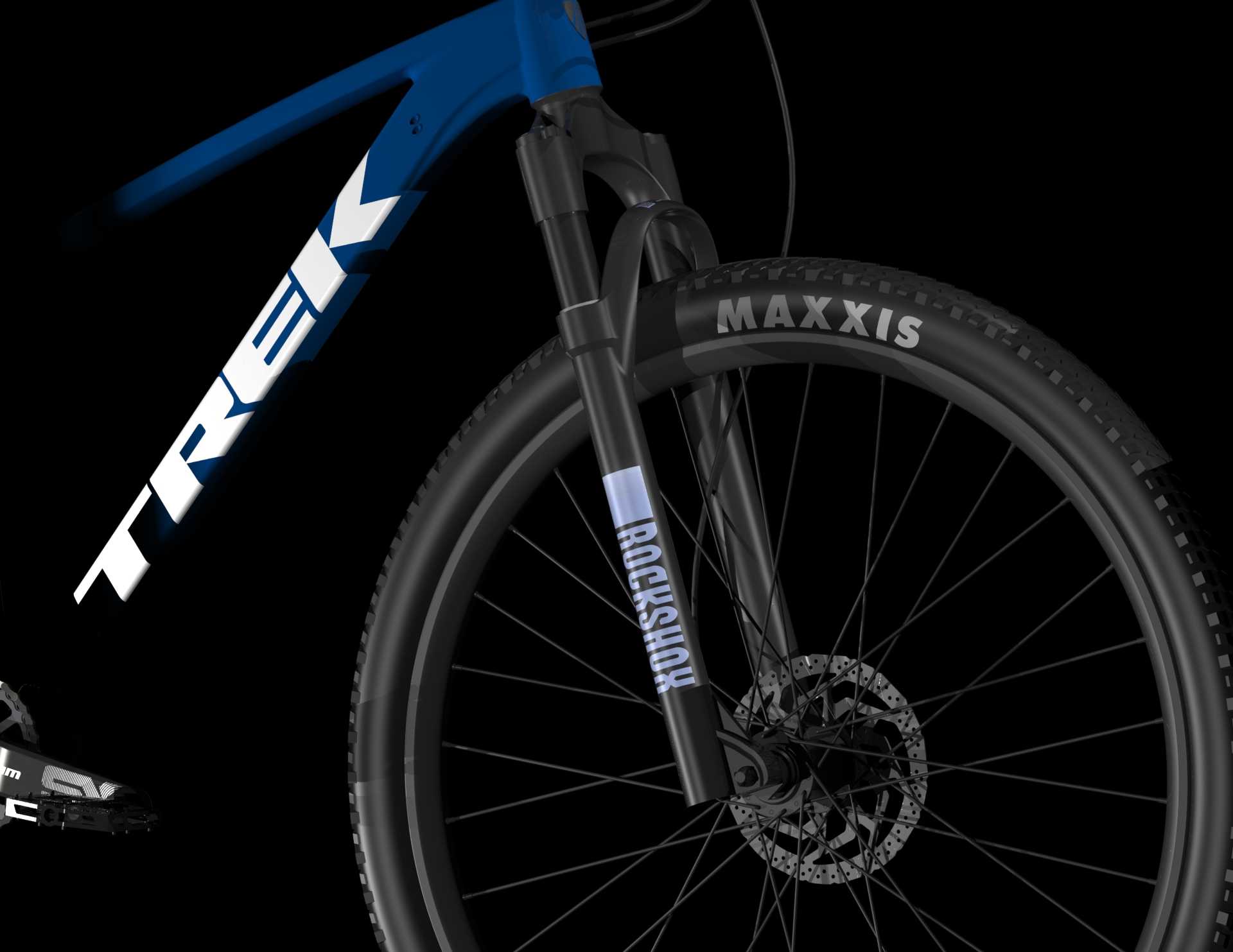

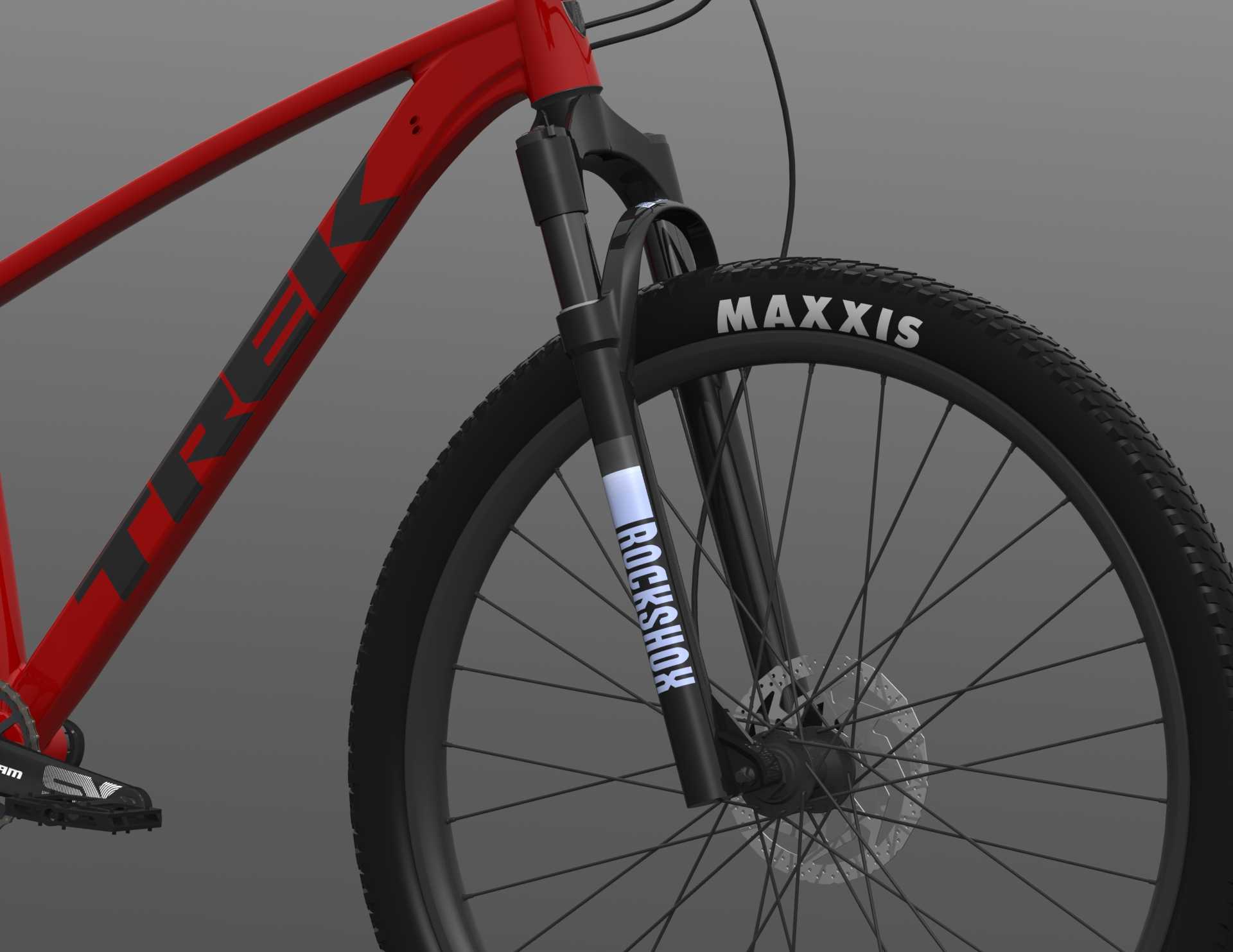

　　不需要额外做基准调整。前叉部分采用了行程100mm级别的弹簧阻尼避震结构，建模时还原了叉肩、内管、外管、阻尼调节旋钮、碟刹安装座、快拆桶轴杆的完整结构，叉桥位置的避让空间完全匹配29英寸轮组搭配2.35宽度越野胎的转动边界，不会出现转向过程中轮胎剐蹭叉体的干涉问题。轮组部分搭配了玛吉斯品牌的越野齿胎，建模时还原了胎面的颗粒排布、胎侧的标识纹理、轮圈的双层结构、辐条的交叉编法、花鼓的塔基与碟片安装座结构，碟片采用六钉固定规格，与卡钳的安装间隙控制在实车标准范围内，转动过程中不会出现蹭碟的干涉问题。传动系统覆盖了牙盘、链条、飞轮、后变速器的完整结构，建模时还原了各档位下链条的走向路径，后变速器的导臂摆动范围与飞轮的齿片位置完全对应，

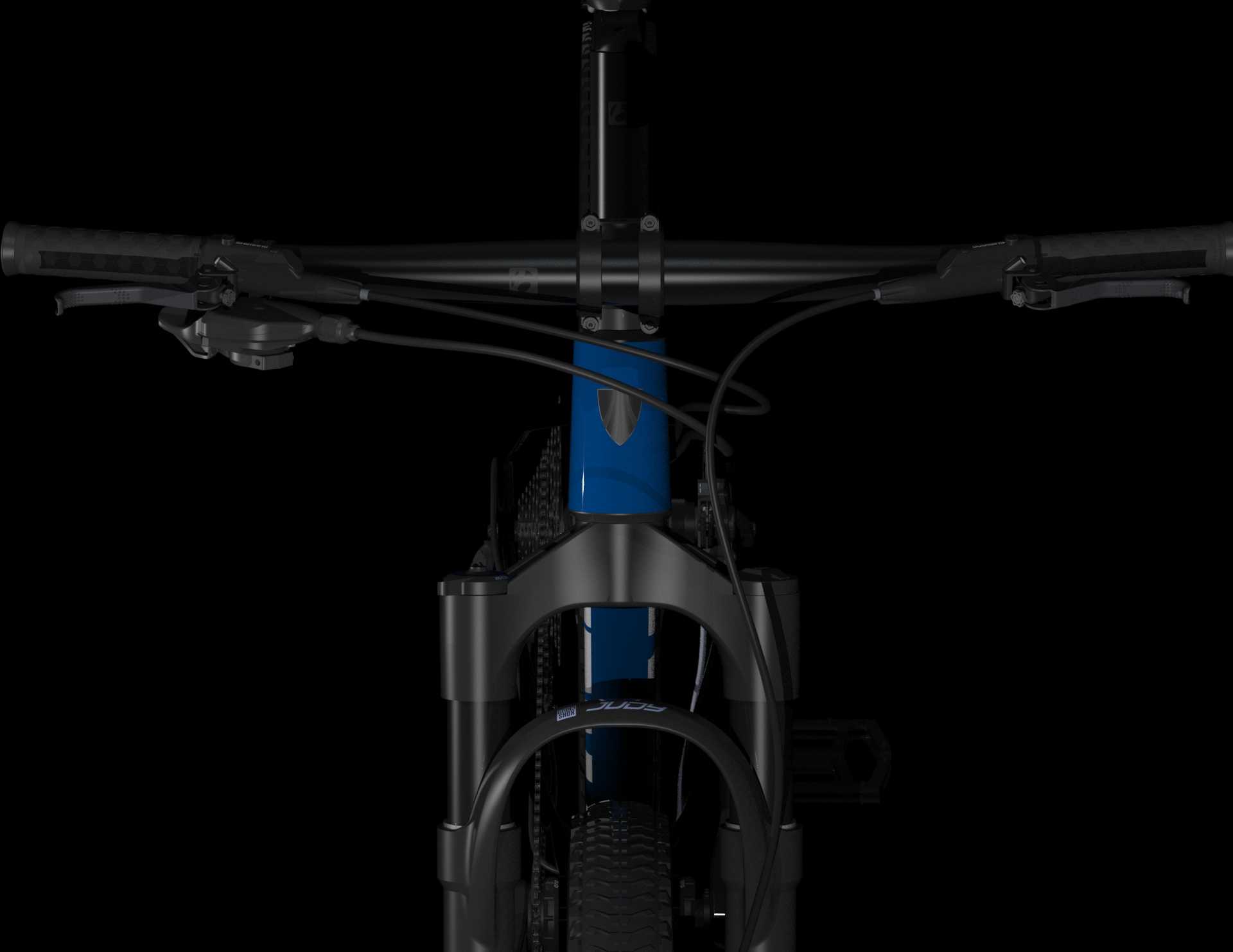

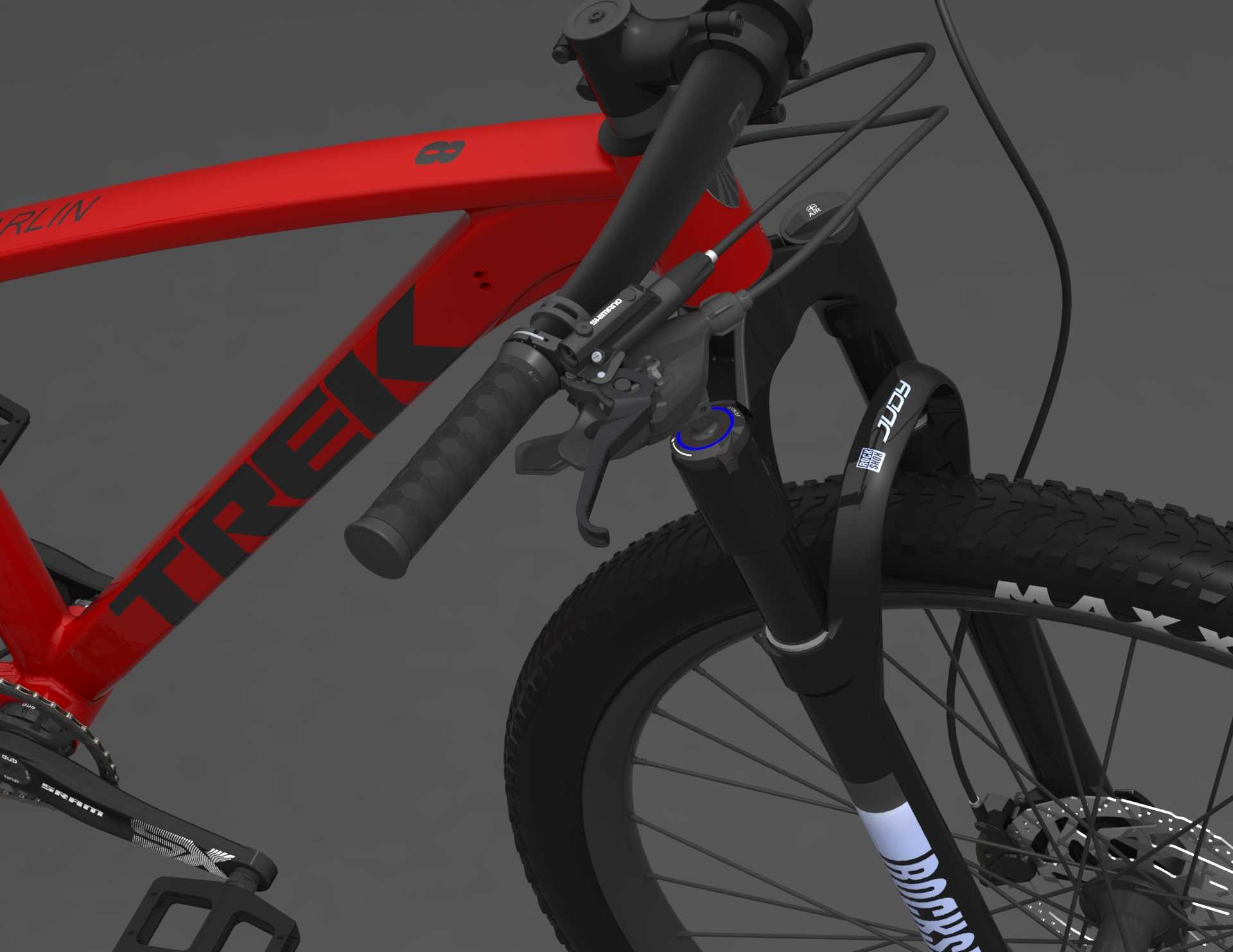

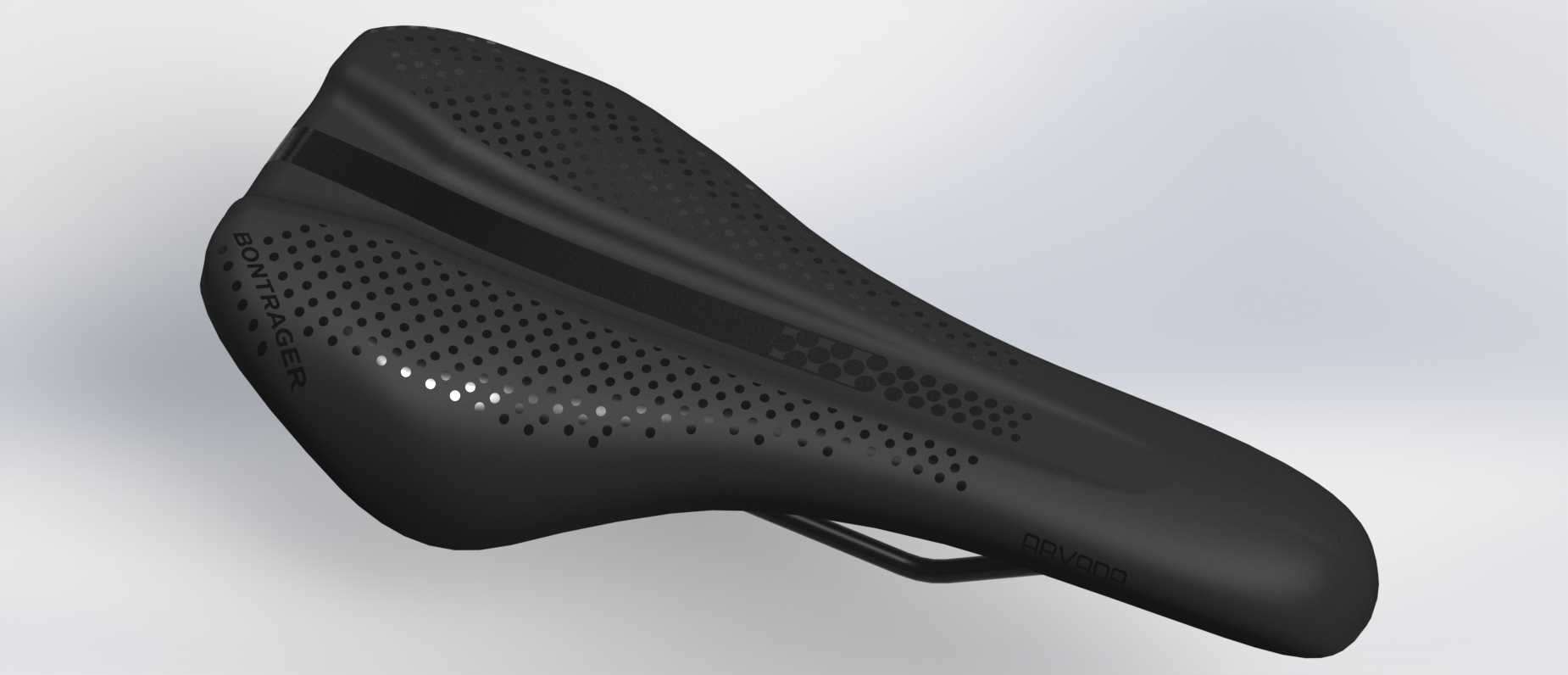

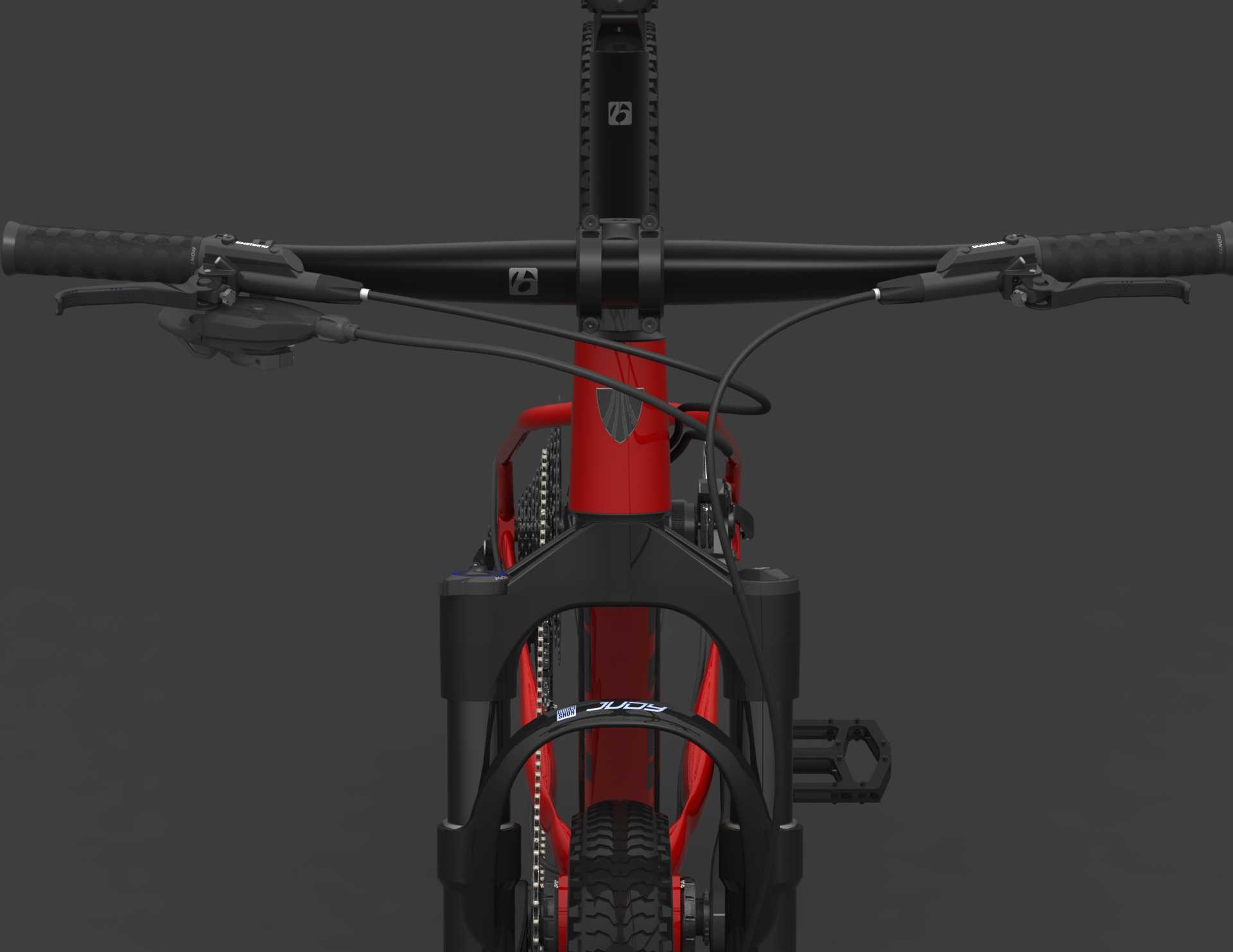

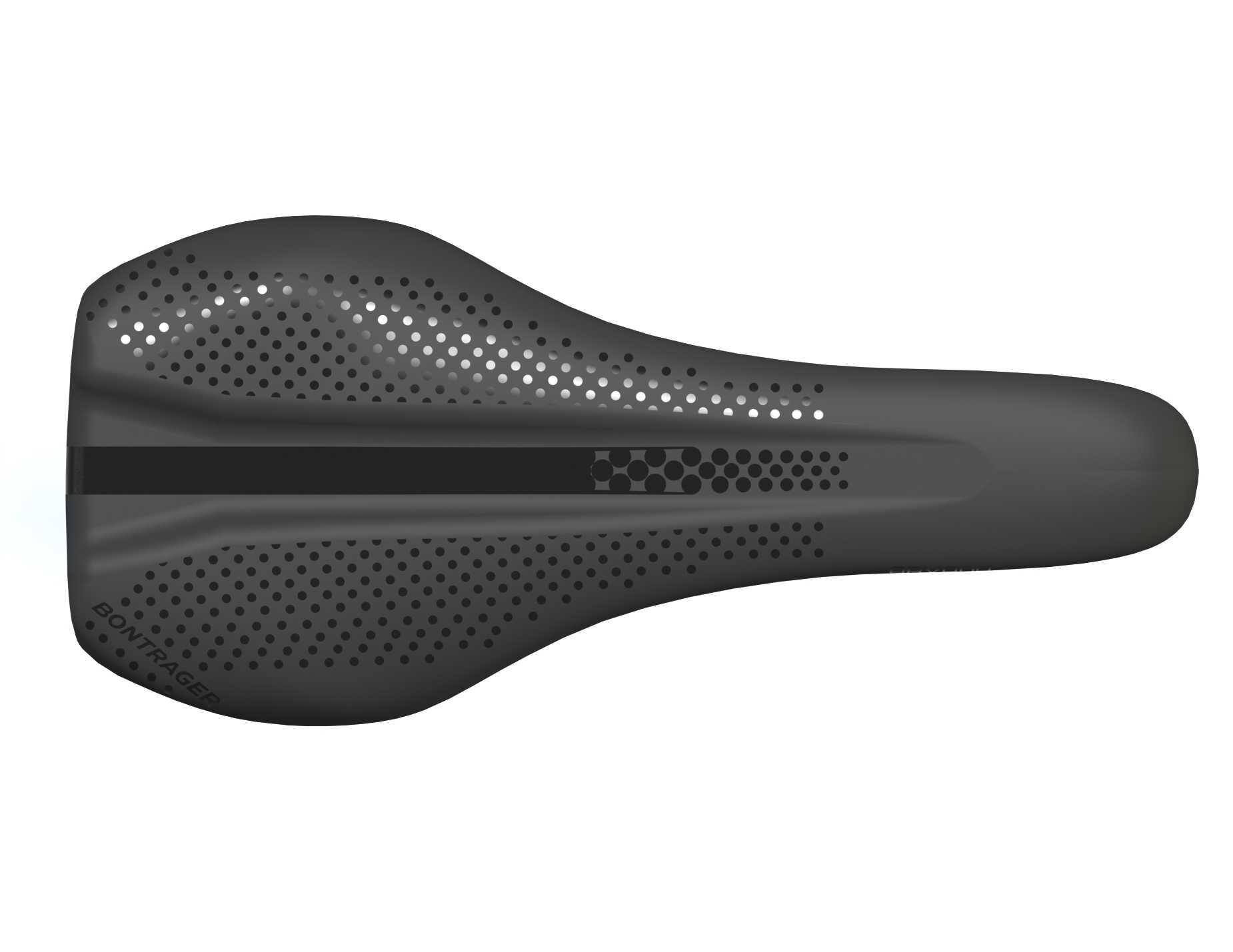

　　能够模拟不同档位下的传动配合状态。制动系统采用前后油压碟刹结构，卡钳的活塞布局、油管的走线路径、刹把的安装位置都按照实车状态还原，走线位置避开了转向、避震动作的活动范围，不会出现骑行过程中线管剐蹭的问题。座垫、把横、把立、座管等接触部件的安装尺寸都采用了山地车通用标准规格，座管的升降调节范围、把横的转动角度边界都做了还原，能够适配不同身高用户的骑行姿态调整需求。建模过程中所有部件的装配基准都采用了实车的同轴、共面约束，没有出现部件错位、安装面不匹配的问题，各活动部件的运动范围都按照实际使用状态做了限位，能够直接用于运动仿真、结构受力分析等后续工程环节。
