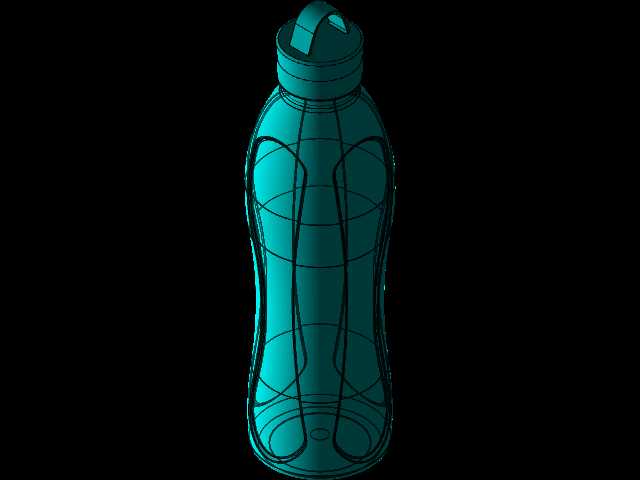

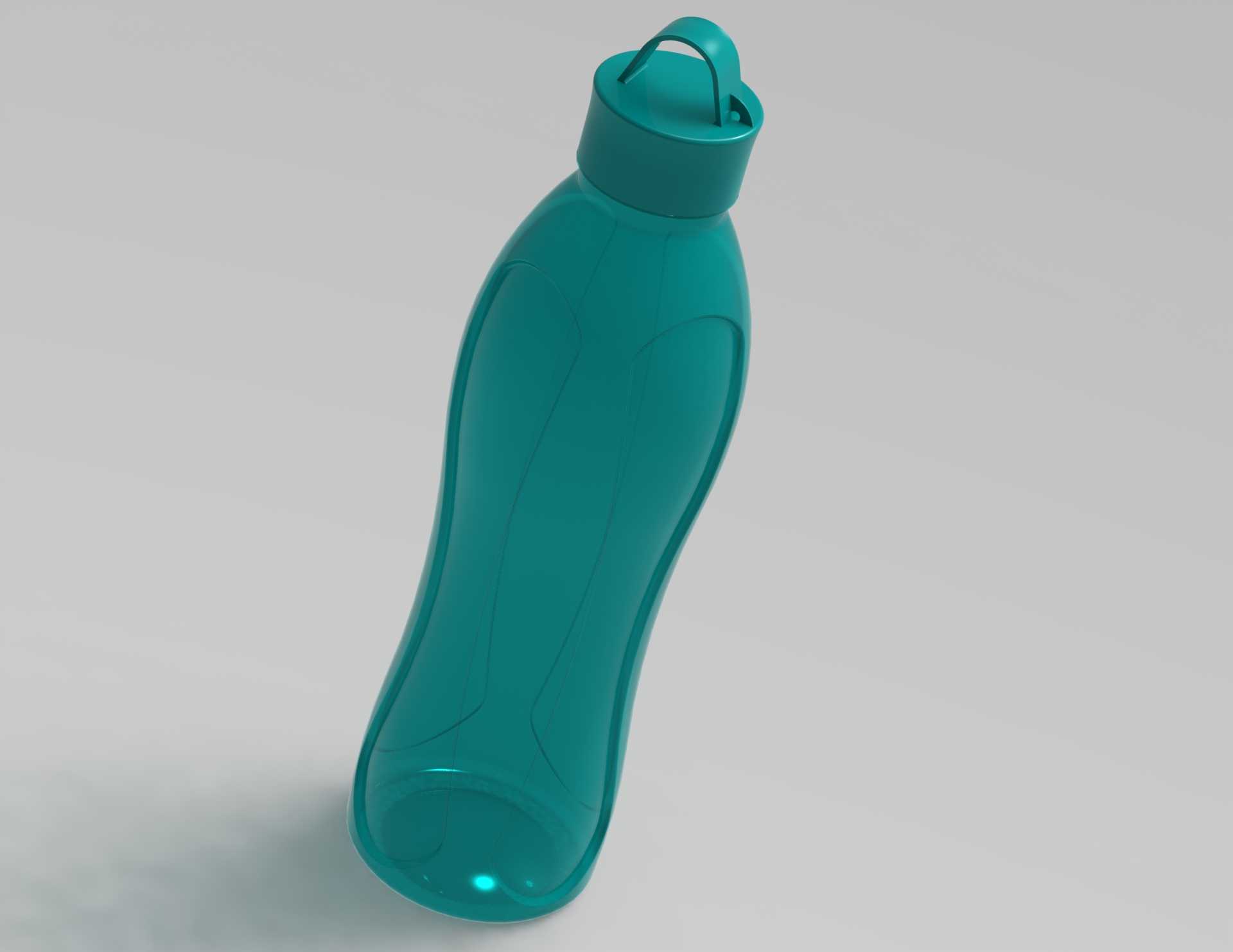

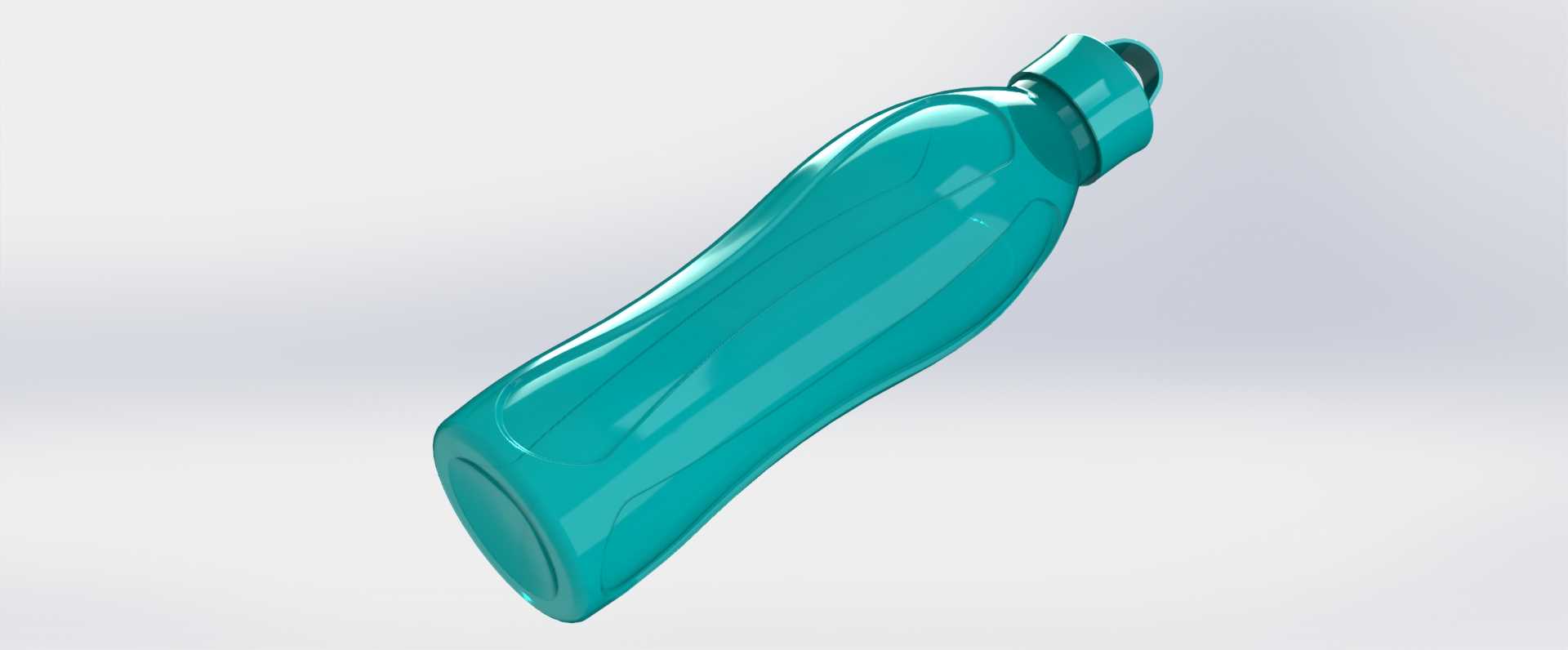

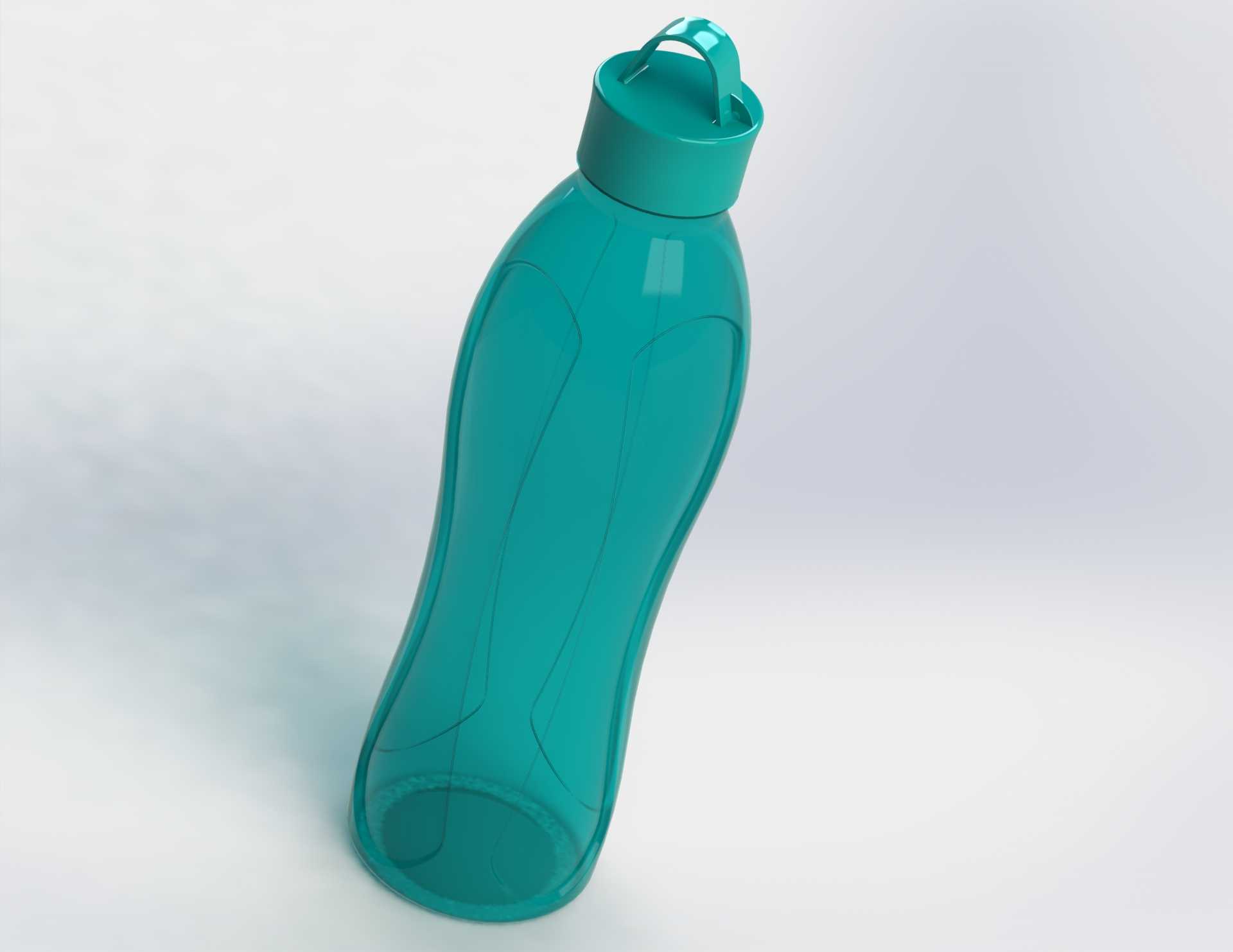

便携提手式运动塑料饮水瓶结构设计

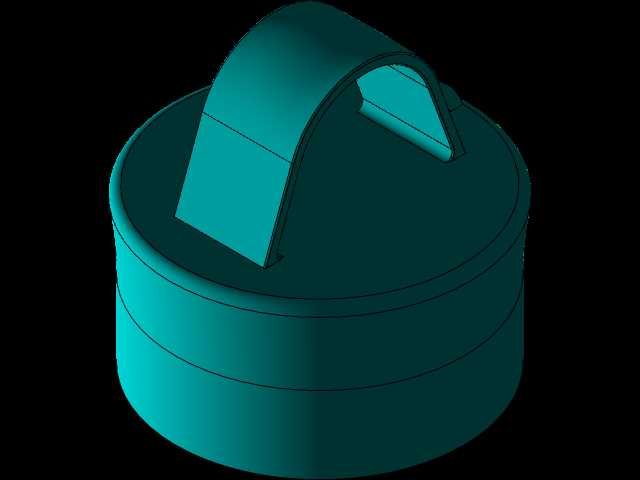

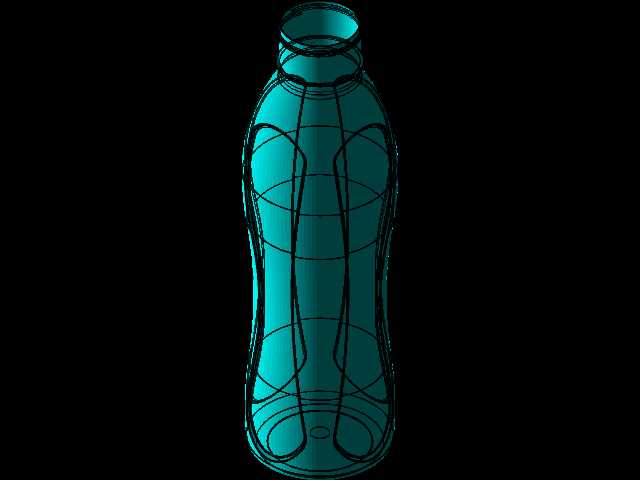

　　这款塑料水瓶的结构设计，首先围绕日常外出、运动健身、通勤办公等多场景的手持携带需求展开，瓶身整体采用符合人体工学的弧面收腰造型，握持时手掌能与瓶身曲面充分贴合，减少长时间持握的硌手感，同时瓶身侧壁做了均匀的壁厚过渡设计，在保证整体结构抗跌落强度的前提下，尽可能降低材料用量，适配注塑成型的工艺要求，避免壁厚不均导致的缩痕、翘曲等成型缺陷。瓶盖部分集成了一体式提手结构，提手与瓶盖采用一体化注塑成型，无需额外装配金属或塑料挂扣，既减少了装配工序，也避免了额外连接件脱落丢失的风险，提手的开孔尺寸经过适配，可轻松穿过成年人手指，也能挂载在背包挂带、自行车水壶架挂扣上，适配不同的携带场景。瓶口采用标准螺纹旋合结构，螺纹圈数设置为2.5圈，

　　既保证旋合后的密封性能，避免瓶内液体晃动溢出，也能让使用者快速旋开或拧紧瓶盖，瓶口内径做了圆角过渡处理，饮水时水流不会出现突兀的喷溅，贴合日常饮水的使用习惯。瓶身底部做了内凹的防滑底脚设计，放置在光滑桌面时能形成稳定的支撑面，减少侧翻滑落的概率，底脚的加强筋结构均匀分布，在瓶身装满水放置时，能均匀分散底部的载荷，避免长期放置出现底部凹陷变形的问题。从设计思路上，整个瓶体的曲面过渡全部采用G2连续的曲面构建，没有尖锐的棱角，一方面是避免日常使用中棱角磕碰造成的划伤风险，另一方面也让注塑脱模过程更加顺畅，不需要设计额外的复杂抽芯结构，降低模具的加工成本。瓶盖的密封位置设计了一圈嵌入式的密封槽，可适配常规的食品级硅胶密封圈，

　　密封圈安装后不会因为频繁旋合瓶盖出现移位脱落，在盛装常温饮用水时，倒置、晃动状态下都不会出现渗漏。整体外形的尺寸边界控制在常规车载水杯架、背包侧袋的适配范围内，瓶身最大直径处不超过75mm，整体高度控制在220mm左右，既保证了足够的盛装容量，也不会因为尺寸过大无法放入常规的杯架、袋位中。瓶身的曲面凹槽设计除了提升握持手感，还能在瓶身受到侧向挤压时，通过曲面的微变形分散冲击力，避免瓶身因为挤压出现开裂，相比直筒型的瓶身结构，抗侧向挤压的性能提升明显，适合户外运动时的复杂使用环境。
