RC遥控轿车转向与悬挂机构结构设计

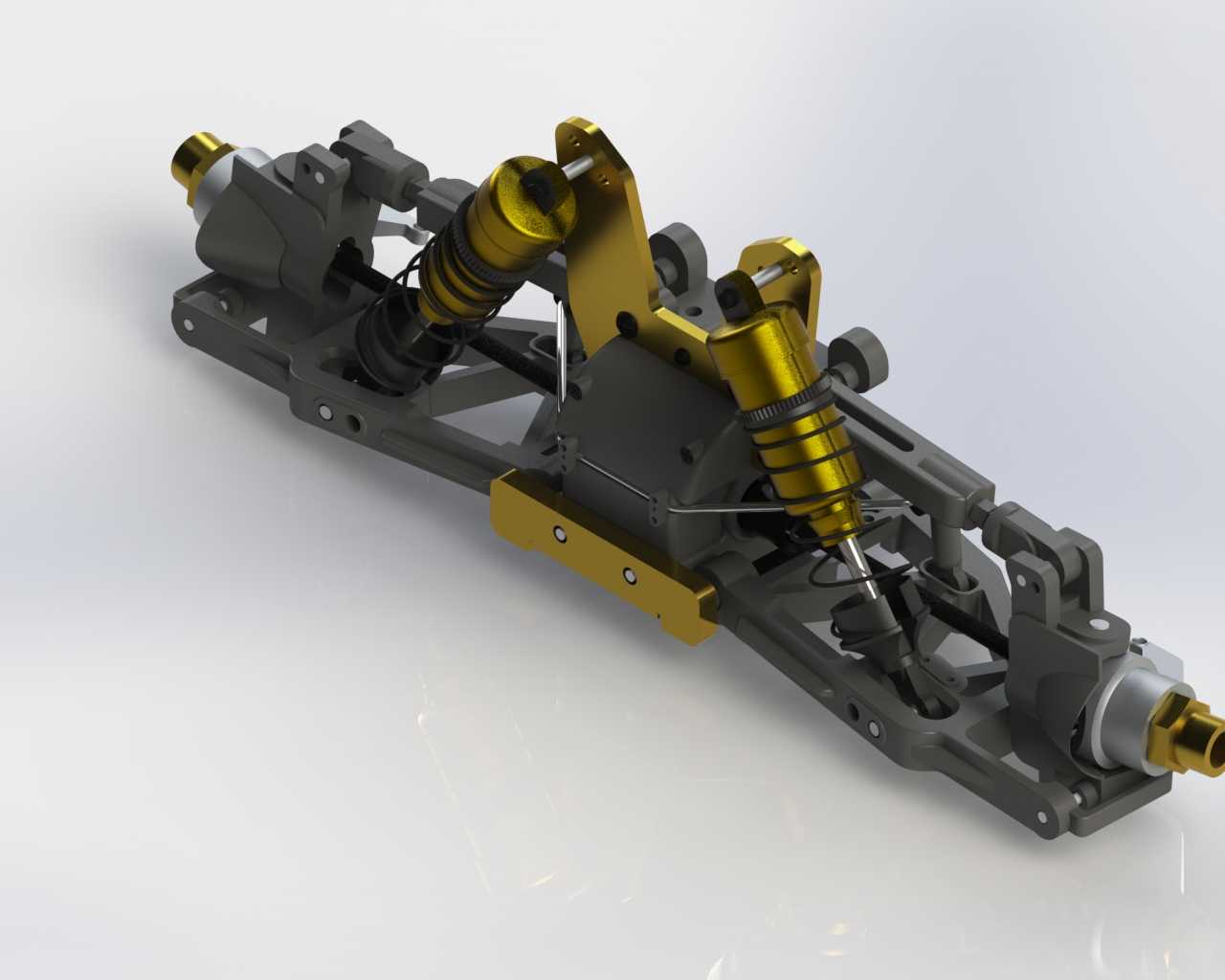

　　这套转向与悬挂集成结构，主要面向1:10比例RC遥控仿真轿车的底盘改装与性能升级场景，在实际装车应用中，可同时承担行驶过程中的转向动作执行、路面冲击缓冲、车轮定位参数保持三类核心功能，适配平跑、漂移等多种RC赛事的场地使用需求。从结构设计逻辑来看，整套机构采用上下双叉臂的独立悬挂布局，转向节通过球头拉杆与转向舵机摇臂连接，可实现左右最大32度的转向角度，满足小半径过弯的操控需求；减震单元采用倾斜布置的筒式油压减震器，上端通过金属吊耳固定在悬挂上支架，下端连接在下摆臂的安装孔位，这种非垂直的安装角度可以在有限的底盘空间内获得更长的减震行程，同时匹配不同硬度的螺旋弹簧，可根据场地路面的粗糙程度调整悬挂软硬，在铺装路面行驶时降低侧倾幅度，

　　在非铺装路面行驶时充分吸收颠簸冲击，避免车轮离地失去抓地力。在安装边界设计上，整套机构的横向总宽度控制在168mm，纵向安装长度为122mm，整体安装高度距离底盘基准面72mm，可直接适配市面上多数主流1:10 RC房车的标准底盘安装孔位，不需要额外对底盘进行打孔改装；下摆臂采用工程塑料与金属嵌件结合的结构，在铰接受力位置嵌入金属衬套，减少长期运动后的磨损旷量，转向拉杆采用可调长度设计，可通过旋转拉杆调整前轮前束参数，匹配不同的操控调校需求。整套机构的运动校核阶段，已经通过三维运动仿真验证了全行程下的部件干涉情况，在减震器压缩到极限位置、转向打到最大角度的工况下，各部件之间仍保留有1.2mm以上的安全间隙，

　　不会出现运动卡滞或者部件磕碰的问题；车轮定位参数在设计时预留了调整余量，主销后倾、主销内倾的角度可通过更换不同厚度的上摆臂垫片进行微调，满足不同玩家的操控习惯调校需求。在实际使用场景中，这套集成化的转向悬挂机构相比原厂分体式结构，整体刚性提升约30%，转向虚位更小，减震动作的一致性更好，既可以用于RC模型玩家的日常整车改装升级，也可以作为模型车生产厂商的底盘部件设计参考，还原真车的悬挂运动逻辑，提升仿真模型的行驶质感。
