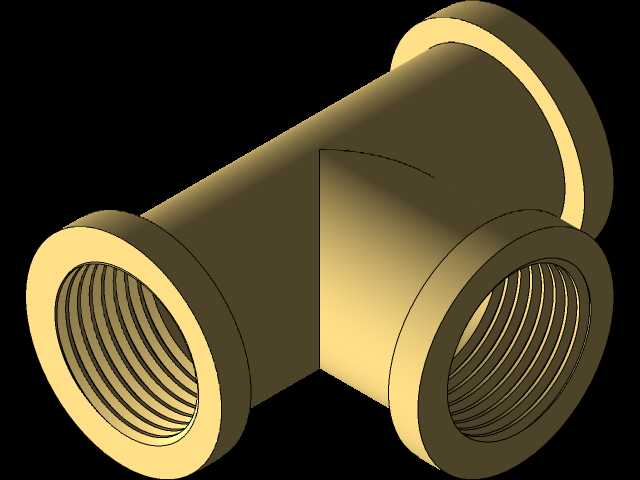

内丝法兰式黄铜T形三通管路接头

　　这款T形三通接头采用黄铜材质加工成型，三个接口均设置内螺纹结构，端部带法兰凸缘，主要用于流体管路系统中实现主管路的垂直分支分流，常见于建筑给排水、小型液压回路、气动传输管线、暖通空调管路等场景，可在不截断主管路的前提下引出支路，完成介质的分流或合流作业。从结构设计来看，接头采用等径三通布局，三个通路口径一致，主体过渡段做了圆弧平滑处理，避免直角转折带来的流阻突变，减少介质输送过程中的压力损失，同时降低湍流引发的管路振动与噪音。端部法兰凸缘的厚度经过核算，既可以在安装时为螺纹旋接提供足够的受力支撑面，避免薄壁管件旋紧时出现开裂变形，也能在对接带法兰的管路元件时提供密封贴合面，配合密封垫片可实现更高等级的防泄漏效果。

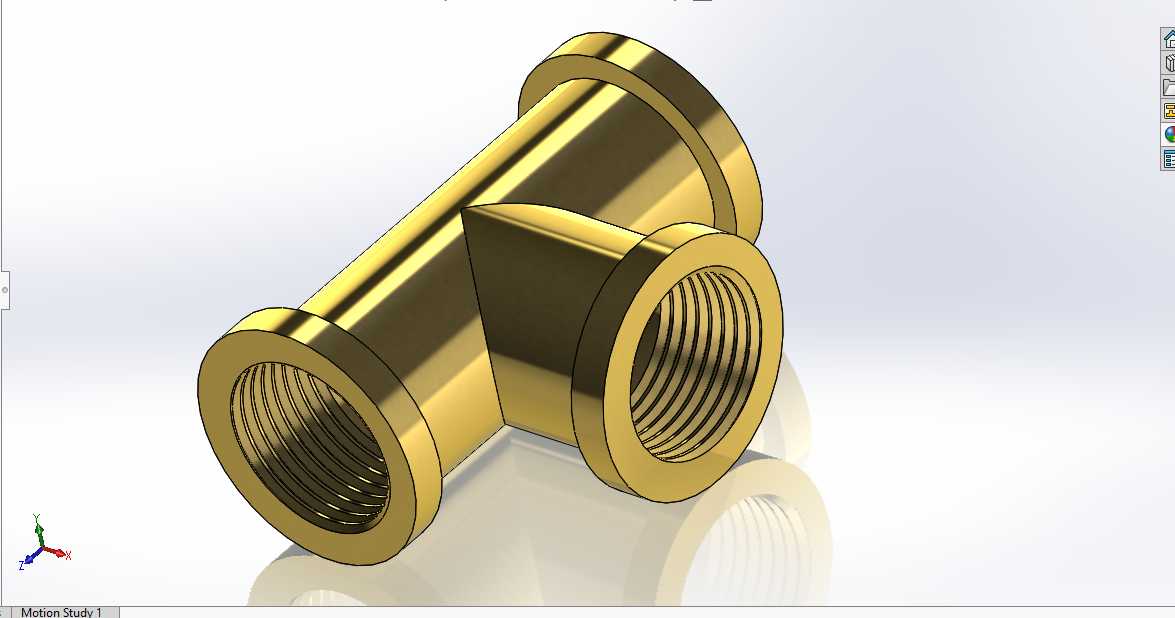

　　内螺纹采用标准管螺纹牙型，牙距与牙深符合通用管路连接规范，可直接与同规格外螺纹管材、阀件对接，无需额外加工转换接头，安装时在螺纹段缠绕生料带或涂抹密封胶即可实现可靠密封。建模过程中，先绘制主体三通的回转截面，通过拉伸与布尔运算完成主体流道的构建，再分别在三个端部绘制法兰凸缘的轮廓，拉伸后与主体合并，之后在每个接口内部切削出标准内螺纹结构，最后对过渡棱边做圆角处理，还原实际加工后的倒角特征。模型还原了黄铜件的表面质感，所有结构尺寸均参照通用五金管件的行业标准设定，安装边界清晰，三个接口的同轴度、端面垂直度均符合实际装配要求，可直接用于管路系统的装配干涉检查、管路布局模拟，也可作为非标管路设计时的标准件选型参考。在实际应用中，

　　这类黄铜T形接头耐腐蚀性优于普通铸铁件，适合输送水、低压气体、无腐蚀性的轻质油品等介质，法兰结构的设计也让接头在需要频繁拆装的管路场景中更具优势，无需转动整段管路即可完成接头的拆卸更换，降低后期维护成本。建模时特意保留了螺纹的完整牙型细节，而非采用贴图简化处理，方便设计人员直接提取螺纹参数进行配套零件的设计，也能在装配仿真中真实还原螺纹旋接的配合状态，避免出现装配间隙误判。
