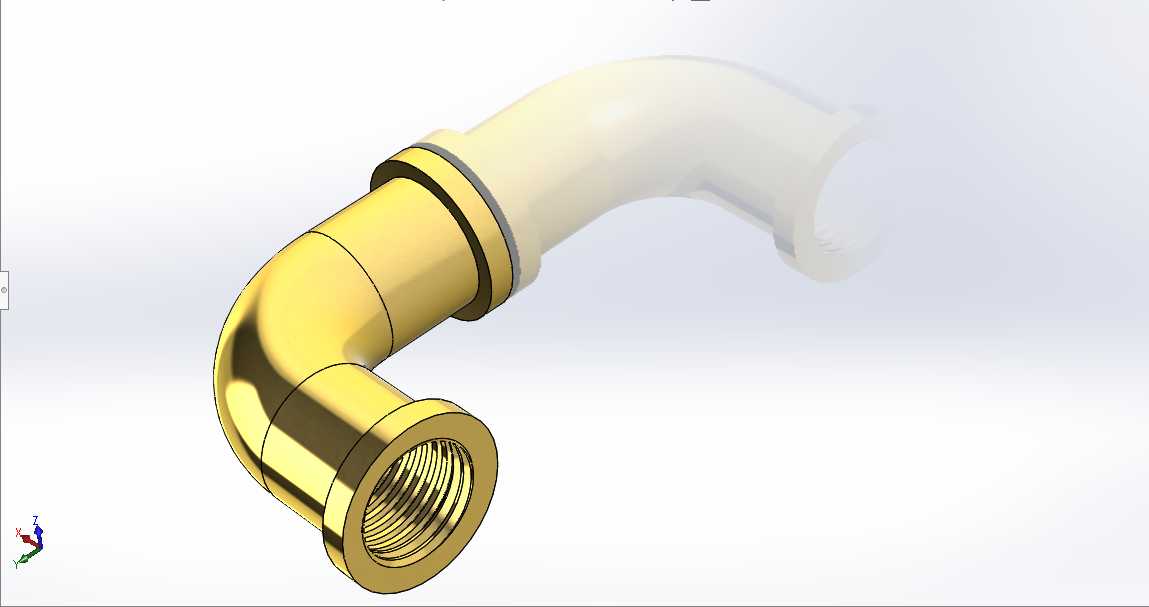

内螺纹连接90度黄铜弯头结构设计

　　在民用给排水、小型液压回路、气动控制管路以及卫浴设备的管路布设场景中，90度转向的管路连接件是改变管路走向、优化空间布局的核心基础零件，这款黄铜材质的内螺纹弯头，正是针对小通径管路转向需求开发的结构件。从实际使用场景来看，这类弯头常被用在设备内部管路排布紧凑的区域，比如小型冷水机组的内部冷媒管路、家用净水设备的水路转接、车间小型气动工具的供气管路转向位置，相比塑料弯头，黄铜材质的抗冲击性、耐温性更好，长期使用不会出现应力开裂的问题，也能适配更高压力的流体输送场景。

　　从结构设计思路来看，这款弯头采用一体成型的弯转结构，弯曲段做了等通径设计，避免管路转向位置出现通径缩小导致的流体压损增大问题，两端的内螺纹接口采用标准管螺纹规格，能够直接和同规格的外螺纹管路、阀件直接旋接，不需要额外的转接接头，减少管路的连接节点，也就降低了流体泄漏的风险。弯头的一端设计有六角拧转台，安装时可以用普通活动扳手直接卡持施力，不需要定制专用工装，现场安装的便利性更强，靠近接口的位置预留了密封件安装槽，可以搭配O型密封圈或者生料带实现端面+螺纹的双重密封，在0-1.6MPa的常规流体压力下能保证长期密封无渗漏。

　　从安装边界来看，这款弯头的弯曲半径做了优化设计，既不会因为弯曲半径过小导致流体转向时产生过大的紊流噪音，也不会因为弯曲半径过大占用过多的安装空间，两端接口的同轴度控制在合理公差范围内，安装后不会出现管路别劲的问题，能有效降低管路连接位置的长期应力，避免管路长期受应力出现疲劳开裂。弯头的外表面做了抛光处理，一方面是提升黄铜件的抗腐蚀能力，减少潮湿环境下的铜绿生成，另一方面光滑的外表面也不容易积留灰尘和油污，在食品加工、卫浴这类对卫生有一定要求的场景中也能适配。

　　在实际选型适配时，这类弯头可以根据输送介质的特性选择对应的密封件材质，输送普通清水可以用丁腈橡胶密封件，输送高温流体则可以更换氟橡胶密封件，黄铜本体的材质特性也能适配弱酸碱的常见流体，不需要额外做表面防腐处理。建模过程中对螺纹的牙型、密封槽的尺寸公差、弯曲段的壁厚都做了参数化设置，调整通径规格时只需要修改对应参数就能快速生成不同规格的弯头模型，能大幅提升同系列零件的设计效率。
