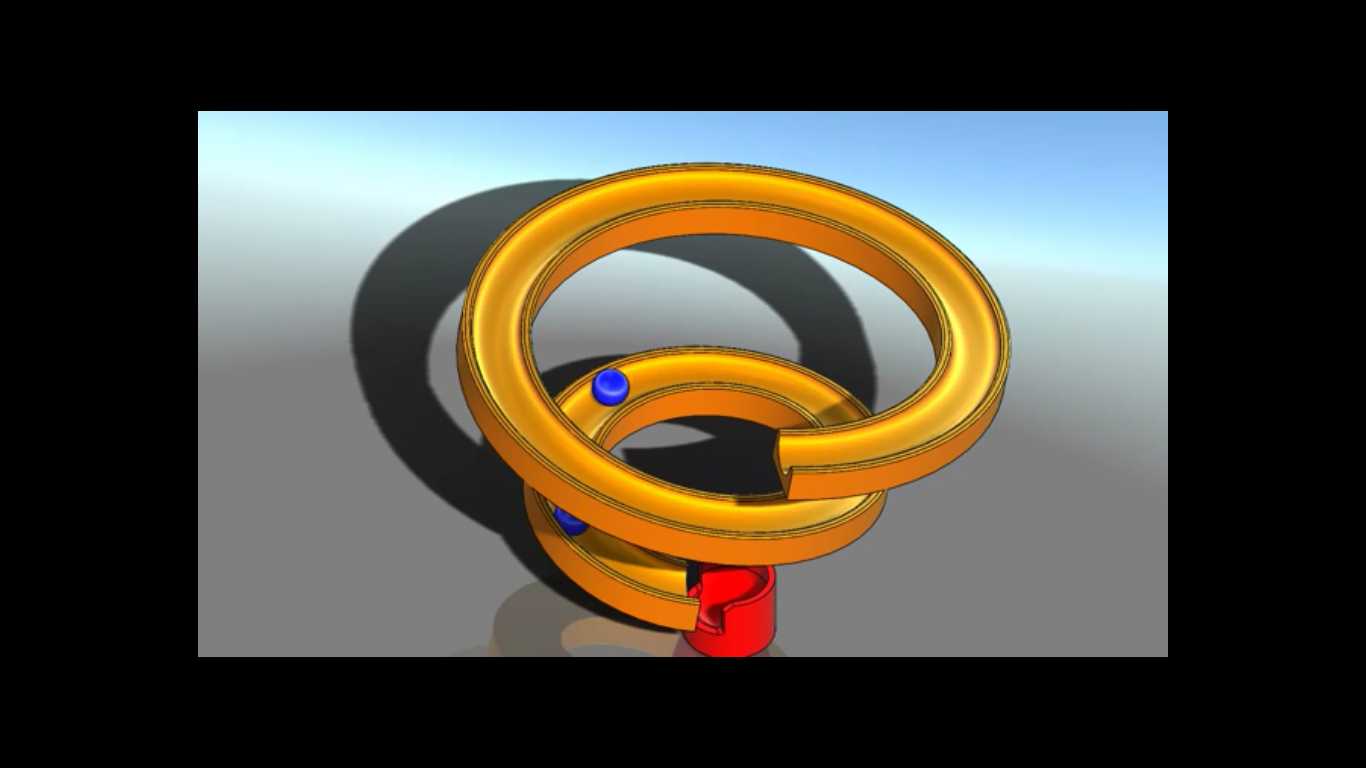

这套结构的核心应用场景集中在物理运动教学演示、物料重力输送路径验证、多体接触动力学仿真验证领域,日常做重力输送类设备的前期方案验证时,这类结构可以直接作为路径曲率、接触摩擦参数的验证载体,不需要额外搭建复杂的试验台架。从功能特性来看,整个结构依靠环形螺旋排布的封闭滑道约束滚球的运动自由度,滚球从滑道上端入口进入后,仅依靠自身重力沿螺旋环道向下滑动,过程中滚球与滑道内壁保持持续接触,不会出现脱轨飞出的情况,滑道末端设置的承接结构可以精准接住滑到底部的滚球,完成整个重力滑动的运动循环。设计过程中首先要确定螺旋滑道的曲率半径,曲率过大会导致滚球滑动时离心力超过滑道侧壁的约束阈值,出现卡滞或者脱轨的问题,曲率过小则会拉长整个滑道的总长度,

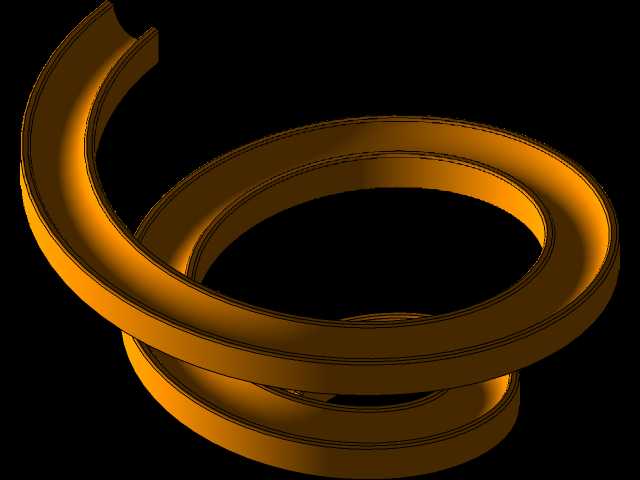

占用过多的安装空间,本次设计的螺旋环道采用双环嵌套的排布方式,在有限的垂直高度内尽可能延长了滑动路径,同时每一段滑道的截面都采用半圆凹槽结构,凹槽的内径比滚球外径大0.2mm,既可以保证滚球滑动时的顺畅度,又能限制滚球的径向窜动,避免滑动过程中出现偏摆。安装边界方面,整个结构的垂直安装高度控制在常规桌面试验台的适配范围内,底部承接座的安装平面平整度要求控制在0.1mm/m以内,避免滑道整体倾斜导致滚球滑动速度出现异常偏差,滑道的侧壁厚度根据滚球的运动冲击力做了等强度设计,螺旋段的壁厚从上到下逐步递增,抵消滚球下滑过程中逐步累积的动能带来的冲击载荷。做这类结构的三维建模时,需要重点关注滑道拼接处的顺滑度,
每一段螺旋线的衔接点要保证曲率连续,不能出现硬折角,否则滚球滑动到折角位置时会出现弹跳,破坏持续接触的运动状态,同时滚球与滑道的接触参数设置要匹配实际工程中的摩擦系数,才能保证仿真出来的运动轨迹和实际工况一致。这类结构除了教学演示用途外,还可以经过参数调整后应用到小型零件的重力排序输送场景,通过调整滑道的螺旋升角控制零件的下滑速度,配合末端的分料机构就能完成小型零件的自动上料,不需要额外配置动力输送组件,能有效降低小型输送设备的整体成本和后期维护工作量。建模过程中对滑道的入口段做了导向扩口设计,滚球进入滑道时不需要精准对位就能顺利滑入环道,降低了上料环节的对位精度要求,底部的承接座采用沉槽设计,滚球滑出滑道末端后会直接落入沉槽内,不会弹出结构范围,不需要额外设置防护挡板。
