直列四缸内燃机缸体结构三维设计

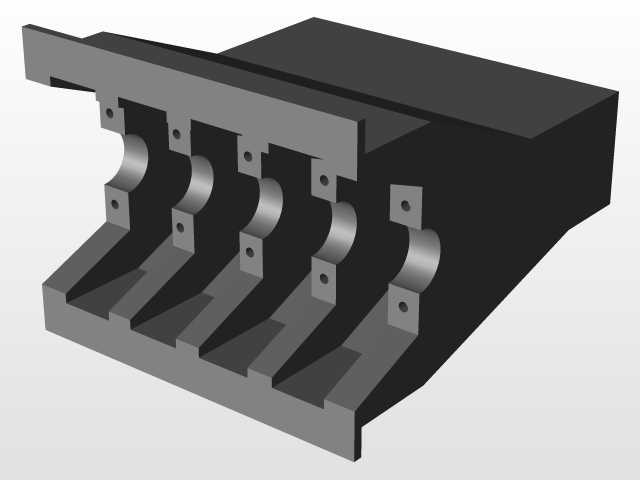

　　这款直列排布的缸体结构，是往复式内燃机的核心承载基体，日常在车用动力、小型工程机械动力、固定式发电机组动力场景中都能见到它的身影，所有内燃机的核心运动部件、辅助系统附件都要依托这个基体完成装配定位。从结构设计逻辑来看，这款缸体采用了集成式腔体设计，四个缸筒沿轴向等距排布，每个缸筒周边预留了螺栓安装孔位，用于后续缸盖的压紧装配，孔位的同轴度、端面平面度公差都经过了严谨的参数校核，能保证缸盖装配后燃烧室的密封性能，避免工作过程中出现漏气、漏水、漏油的问题。缸体侧面的加强筋结构顺着受力方向延伸，在不额外增加过多壁厚的前提下，大幅提升了整体结构刚性，毕竟内燃机工作时缸内爆压会对缸壁产生持续的交变冲击，筋条的排布刚好能抵消大部分侧向分力，

　　减少缸体工作过程中的形变余量。相邻缸筒之间的分隔结构做了圆角过渡处理，避免应力集中导致的缸体开裂问题，同时分隔区域预留了冷却水道的流通空间，工作时冷却液可以在腔体内循环流动，带走缸筒内壁因为活塞高速摩擦、燃气燃烧产生的多余热量，让缸体始终维持在合理的工作温度区间。缸体下部的支撑结构对应曲轴的安装位置做了适配的弧形让位，每个支撑位都预留了主轴承盖的安装点位，能给曲轴提供稳定的旋转支撑，保证曲轴在高速往复运动过程中不会出现径向窜动。从安装边界来看，这款缸体的法兰安装面做了统一的平面加工，周边的固定孔位按照标准动力总成的安装间距排布，可以直接匹配对应型号的油底壳、正时侧盖、飞轮壳等外围部件，不需要额外做安装位的二次修改。

　　设计过程中还充分考虑了机油回路的布置，缸壁内部预留了连通的油道孔，机油泵泵出的压力机油可以通过这些内置油道直接输送到曲轴轴承、凸轮轴轴承、活塞冷却喷嘴等需要润滑的点位，减少了外接管路的数量，既提升了润滑系统的可靠性，也让整体结构更加紧凑。这类缸体在建模过程中，所有安装孔位的位置度、缸筒内壁的圆柱度、各结合面的平面度都严格按照内燃机设计规范做了参数约束，能直接用于后续的工程出图、工艺仿真或者装配干涉检查，不管是做动力总成的匹配设计，还是做内燃机结构的教学演示，都能提供准确的结构参考。
