JVL工业步进电机驱动器三维结构设计

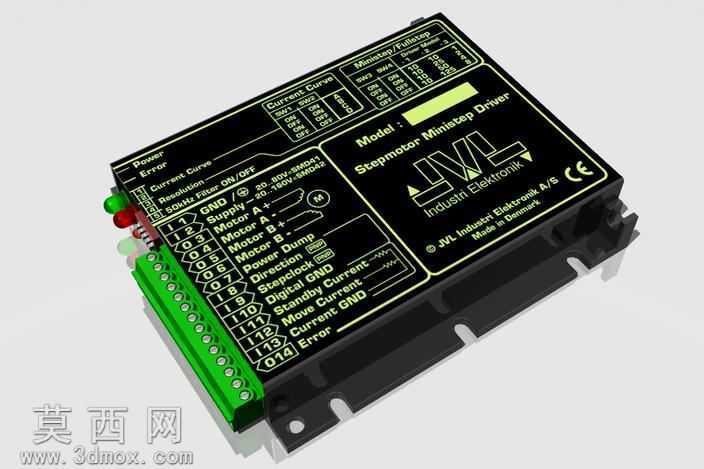

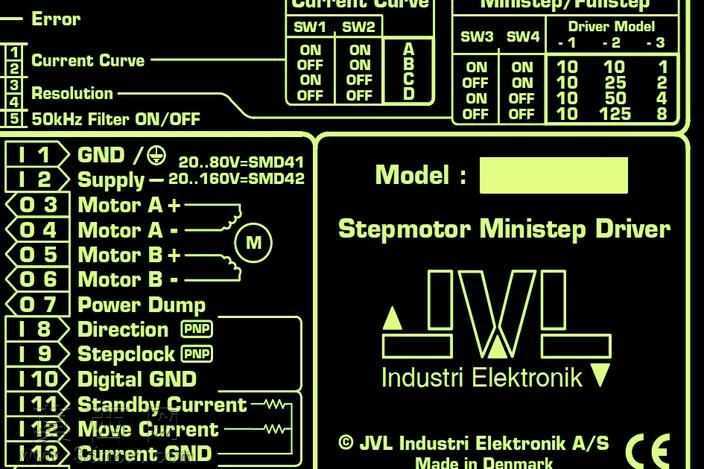

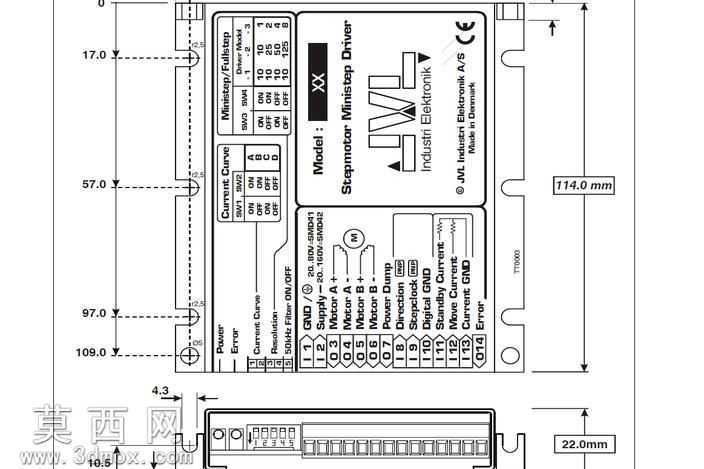

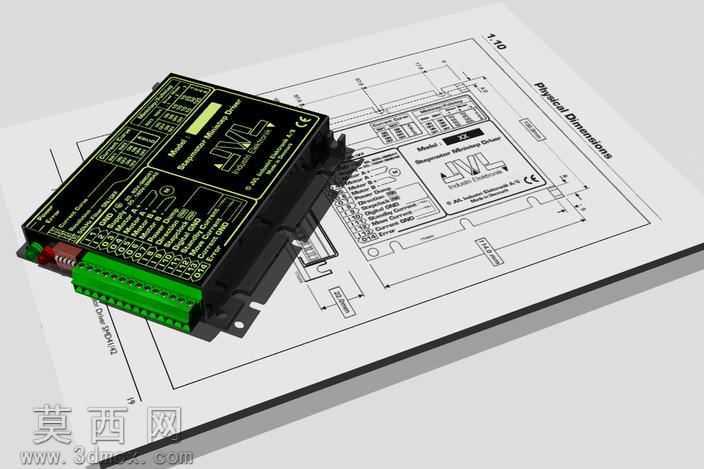

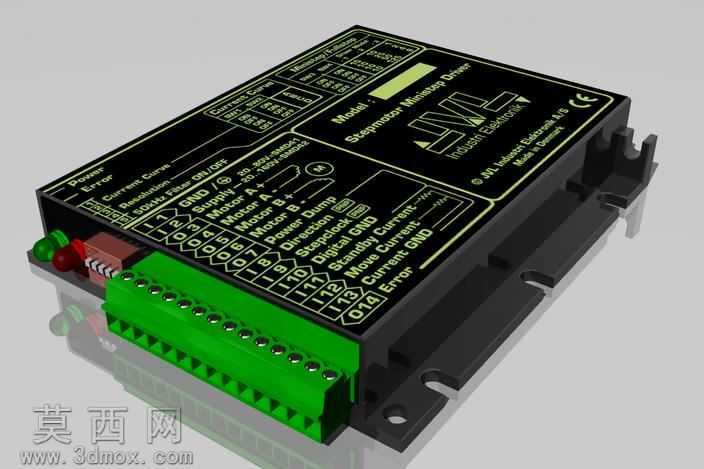

本作品为JVL工业级步进电机驱动器的三维建模设计成果，建模过程严格遵循实物测绘的尺寸参数，完整还原了驱动器的全部结构细节。建模阶段首先依据产品官方尺寸图纸搭建主体外壳的基础轮廓，对壳体的安装固定孔位、侧边散热槽、边角倒角等细节逐一进行特征构建，确保外壳的装配公差与实物完全匹配。针对驱动器正面的电路板区域，建模时分层还原了PCB板的布局结构，对板载的接线端子排、电子元器件、标识丝印等细节都做了精细化处理，绿色接线端子的每一个引脚槽位、端子固定卡扣都按照实物比例完成建模，板上的芯片、电容、接口等元件也按照实际排布位置逐一搭建，还原了电路板的真实布局。渲染阶段采用工业产品常用的写实材质方案，外壳部分使用哑光黑色工程塑料材质，调整材质的粗糙度与反光参数模拟工业塑料的真实质感；接线端子部分使用亮绿色硬质塑料材质，还原端子的色彩与质感；PCB板部分使用深绿色基板材质搭配银色焊盘、黑色元件材质，模拟真实电路板的视觉效果；金属安装孔位使用镀锌金属材质，还原金属件的轻微反光与哑光质感。场景搭建上搭配了驱动器的二维工程尺寸图纸作为背景，将三维模型放置在图纸上方，通过柔和的打光方案突出模型的结构层次，既清晰展示了驱动器的外观形态，也呼应了产品的工业设计属性。整个建模过程注重结构的准确性与装配合理性，所有可拆分部件都保留了独立的结构特征，能够直观展示驱动器的内部布局与外部接口分布，可用于工业自动化相关的方案演示、产品展示、装配模拟等场景，帮助使用者快速理解步进电机驱动器的结构组成与安装方式。
