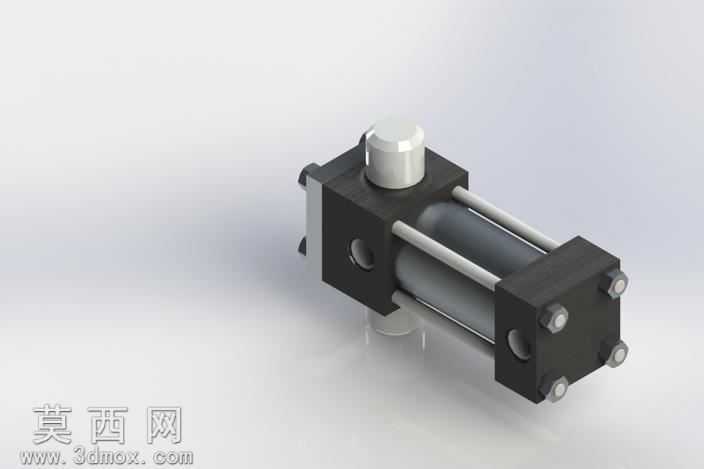

拉杆式标准液压油缸三维结构设计

本作品为拉杆式液压油缸的三维参数化建模成果，建模过程严格遵循液压元件通用设计规范，完整还原了标准拉杆油缸的全部结构细节。建模阶段首先完成缸筒、端盖、活塞、活塞杆、拉杆、锁紧螺栓、油口接头等核心零件的独立建模，各零件尺寸参考通用1.5英寸缸径油缸的行业标准设定，保证各配合部位的尺寸公差符合实际装配要求。缸体部分采用方形端盖搭配四根高强度拉杆的锁紧结构，端盖与缸筒的密封槽、活塞与缸筒的配合面、活塞杆与前端盖的导向密封结构均做了精细化建模，未省略任何密封安装位、定位销孔、油口螺纹等细节结构。材质渲染阶段针对不同零件做了区分处理：缸筒外壁做哑光金属质感处理，还原钢制缸筒的喷砂氧化质感；端盖、活塞等铸铁部件做深灰色哑光铸铁材质，还原铸件的表面肌理；活塞杆做抛光镀铬的亮面金属材质，突出活塞杆表面的高精度加工质感；拉杆、锁紧螺栓做发黑处理的金属材质，油口接头做镀锌亮银金属质感，不同材质的区分让模型结构层次清晰，便于快速识别各部件功能。结构设计上完整还原了双作用油缸的工作原理，进回油口分别设置在缸筒两端的合理位置，活塞的行程限位、活塞杆的伸出端结构均符合实际使用需求，各零件之间的装配约束完全按照实际装配关系设定，可直接用于装配干涉检查、运动仿真演示。建模过程中对所有圆角、倒角、退刀槽等工艺结构做了还原，避免模型出现不符合加工工艺的尖锐棱角，保证模型既具备展示效果，也可作为液压系统设计选型、教学演示的数字化参考模型，可直接导入各类三维软件进行二次修改、装配适配或工程图导出。
