宠物用品注塑成型模具三维结构设计

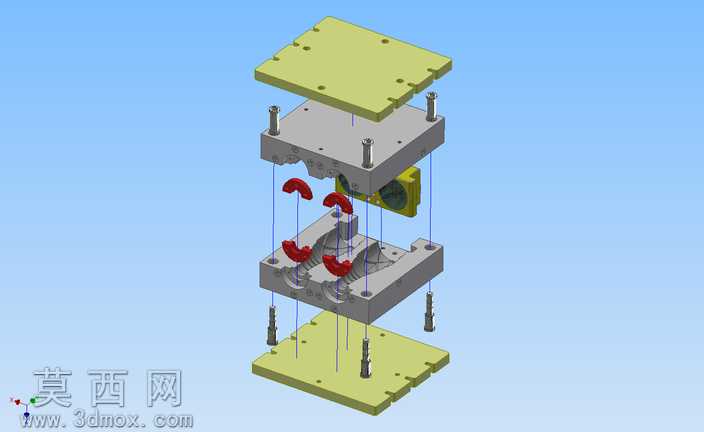

本套宠物用品注塑模具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对模架、型腔、型芯、导向机构、顶出机构等核心部件进行了1:1等比例还原，所有配合面均预留了合理的公差间隙，可直接用于后续的加工生产参考。模型渲染阶段采用了工业级写实材质方案，上下模座赋予哑光金属钢材材质，表面做了细微的喷砂纹理处理还原真实模具的金属质感，型腔与型芯部分根据成型需求区分了材质粗糙度，导向导柱、紧固螺栓等标准件采用了镀铬亮面金属材质，清晰区分不同功能部件的视觉差异，整体爆炸视图的呈现方式可以直观展示模具各组件的装配关系与拆分逻辑。结构设计上采用了两板模标准模架结构，上下模座通过四角的导柱导套实现精准合模导向，保证合模过程中型芯与型腔的同轴度，避免成型件出现飞边、错位等缺陷；型腔部分根据宠物用品的外观造型做了随形曲面设计，内部设置了合理的流道与浇口位置，保证注塑过程中熔融塑料可以均匀填充型腔各处，减少注塑缺陷的产生；顶出机构采用均匀分布的顶杆设计，开模后可以平稳将成型件从型芯上顶出，避免顶出过程中工件出现变形、顶白等问题。设计过程中充分考虑了宠物用品的批量生产需求，模具整体结构紧凑，各部件拆装维护便捷，冷却水路的排布围绕型腔做了环绕式设计，可以有效缩短注塑成型周期，提升批量生产的效率，同时模具的成型部件采用了模块化设计，后续若需调整产品局部造型，仅需更换对应型腔型芯镶件即可，大幅降低了模具改造成本。
