数控机床可调角度工件支撑工装

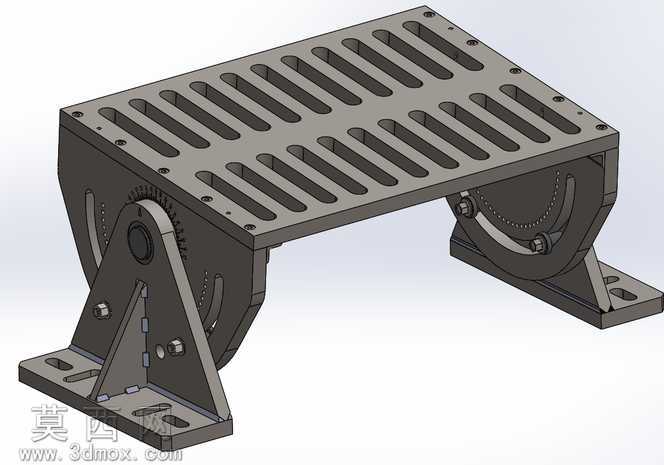

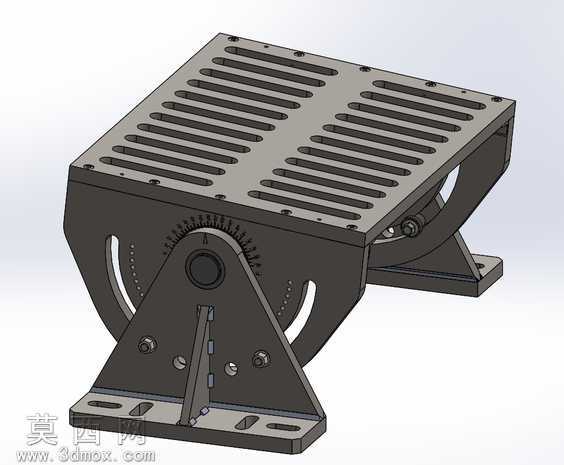

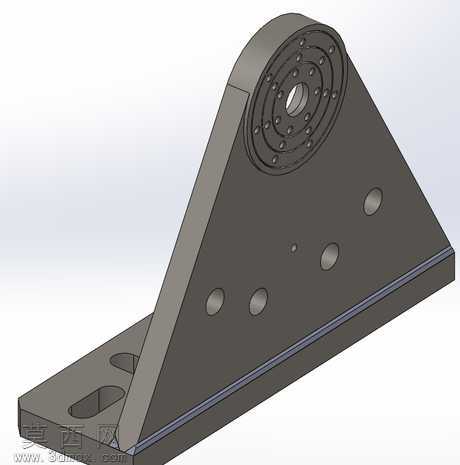

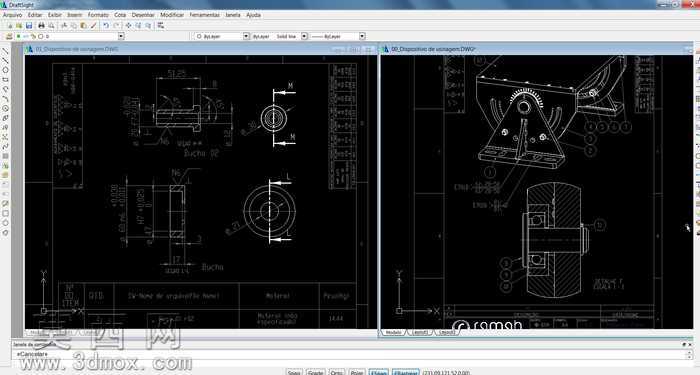

本模型为数控机床配套的可调角度工件支撑工装，采用三维参数化建模方式完成全结构设计，建模过程中对各配合部位预留了合理的装配公差，确保实体加工后各活动部件可顺畅运转。模型整体采用对称式结构设计，底部为两个带长条形安装孔的L型支撑脚，可通过螺栓固定在机床工作台面，长孔设计支持安装位置的微调，适配不同规格的机床台面安装需求。两侧支撑臂内侧设置有带角度刻度的弧形调节槽，配合锁紧螺栓可实现上方承载平台0-90度范围内的任意角度调节，调节到位后拧紧两侧螺栓即可完成角度锁止，刻度标识可辅助操作人员快速完成角度定位，降低调校耗时。上方承载平台采用格栅式镂空设计，在保证结构强度的前提下大幅降低了整体自重，平台表面均匀分布多组安装螺孔，可配合压板、夹具完成不同外形工件的装夹固定，镂空结构同时可便于加工过程中切削液、切屑的下落排出，避免切屑堆积在工装表面影响装夹精度。建模时对各铰接部位、锁紧结构均做了细节还原，支撑臂与平台的连接轴部位设置有耐磨衬套结构，可延长工装的反复调节使用寿命，支撑脚与立臂之间设置有三角形加强筋，大幅提升了整体结构的抗载荷能力，避免装夹重型工件时出现结构形变。渲染阶段采用金属哑光材质模拟铸铁工装的真实质感，对调节槽的刻度、安装孔的倒角、加强筋的过渡圆角等细节均做了材质区分，整体渲染效果清晰展现各部位的结构特征与装配关系，可直接用于工装加工的图纸输出、装配指导以及生产前的结构验证，帮助技术人员提前排查结构干涉、强度不足等潜在设计问题。
