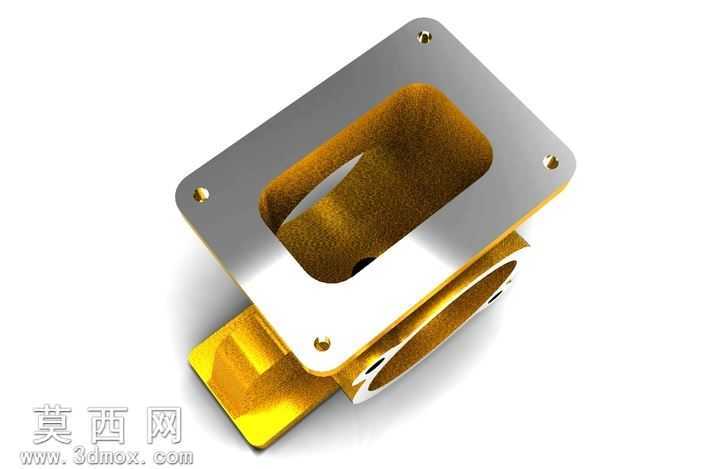

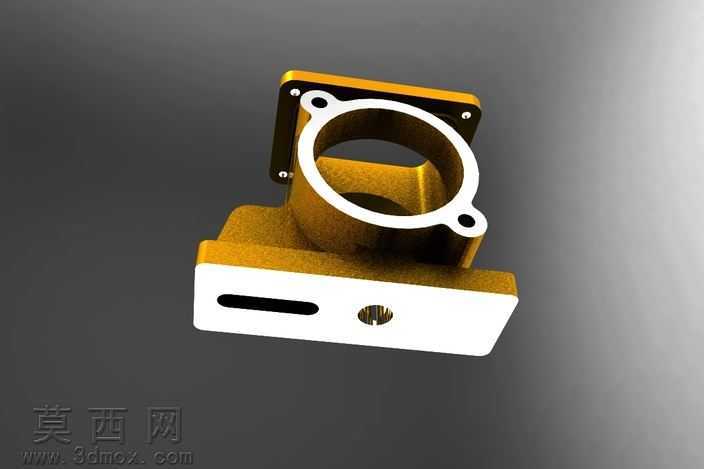

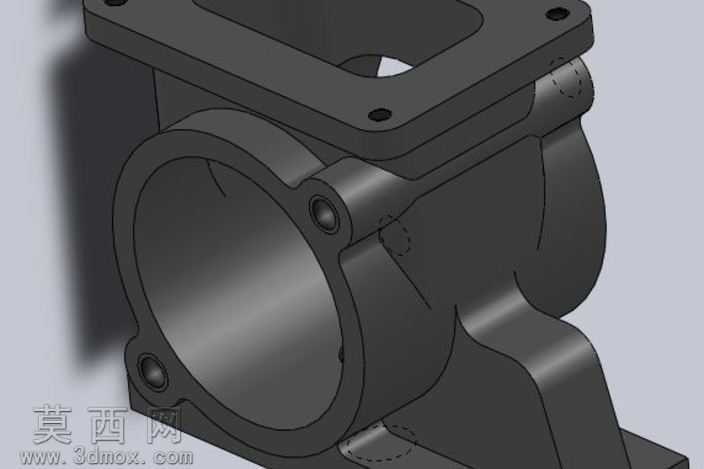

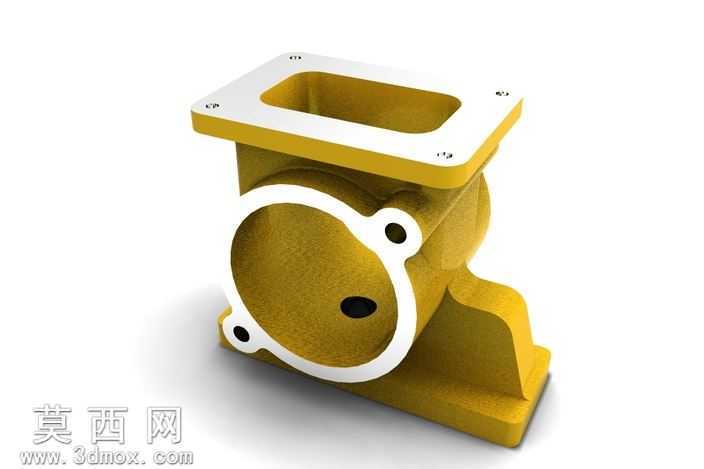

本作品为一款铸铁材质的壳体类机械零件三维建模成果,建模过程严格遵循机械零件设计的通用规范,先通过二维草绘勾勒出零件的整体轮廓基准,依次确定顶部方形法兰安装面、中部圆形腔体、侧部支撑底座的核心尺寸边界。建模阶段采用参数化特征构建逻辑,先拉伸生成主体的块状基体,再对顶部方形法兰区域做切除处理形成内凹的通腔结构,法兰边缘均匀布置的安装孔通过阵列特征完成定位,保证孔位的同轴度与位置精度符合装配要求;中部圆形腔体的外轮廓采用回转特征生成,腔体端面的白色密封配合面通过偏移曲面后做实体切除得到,端面上三个呈三角分布的安装凸台与通孔,同样通过特征阵列实现均匀排布,确保与外部端盖装配时的受力均匀性。侧部的支撑底座采用加强筋结构与主体腔体做布尔合并,筋板的厚度与过渡圆角经过优化,既保证整体支撑的结构强度,又避免铸造过程中出现应力集中导致的开裂缺陷。材质渲染阶段针对铸铁零件的特性,主体部分赋予哑光铸铁材质,调整粗糙度参数还原铸铁件表面的磨砂质感,密封配合面与安装孔边缘赋予高亮的金属机加工质感,区分出铸造毛坯面与机加工面的视觉差异;场景布光采用三点布光法,主光源从斜上方投射凸显零件的立体轮廓,辅助光源补光消除暗部死黑,背景采用浅灰色渐变突出零件本身的结构细节,最终渲染效果清晰呈现出零件各部分的结构关系与材质特征。设计过程中充分考虑铸造工艺的可行性,所有转角处均设置合理的铸造圆角,壁厚保持均匀过渡,避免出现壁厚突变导致的铸造缩孔缺陷,同时兼顾后续机加工的装夹便利性,支撑底座的平面可作为机加工的定位基准面,整体结构既满足功能装配需求,又符合铸造与机加工的工艺要求。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.44 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STEP/IGES,STL,其它,
- 软件分类 通用机械零部件
