杠杆式锁紧操纵杆结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:451813
  • 杠杆式锁紧操纵杆结构设计
  • 杠杆式锁紧操纵杆结构设计
  • 杠杆式锁紧操纵杆结构设计
  • 杠杆式锁紧操纵杆结构设计
  • 杠杆式锁紧操纵杆结构设计
  • 杠杆式锁紧操纵杆结构设计
  • 杠杆式锁紧操纵杆结构设计

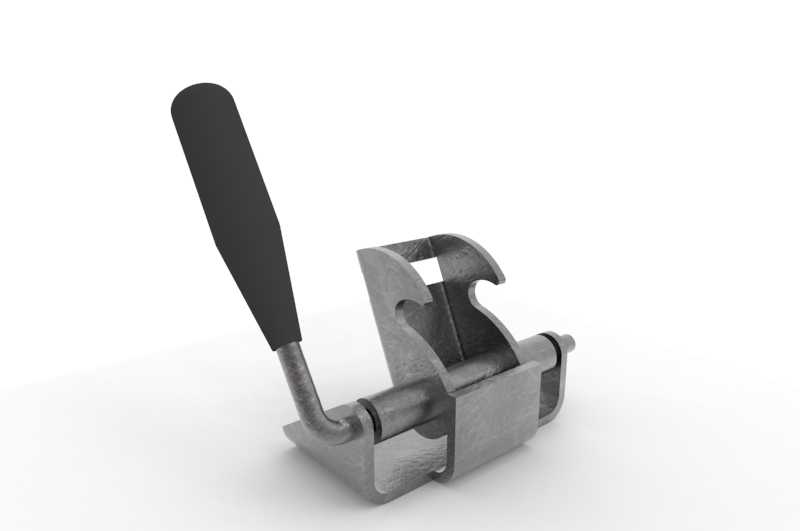

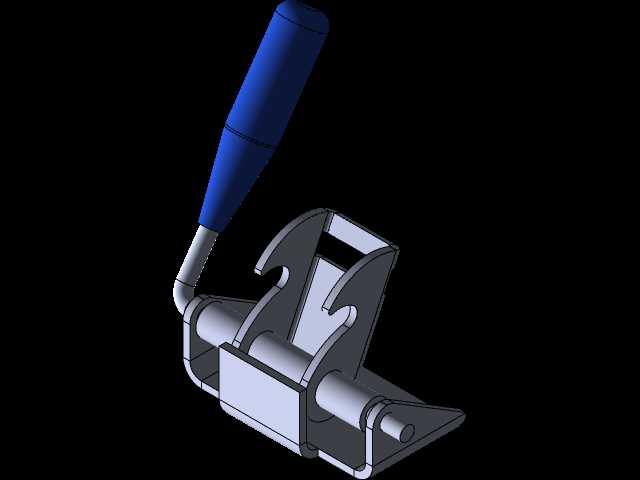

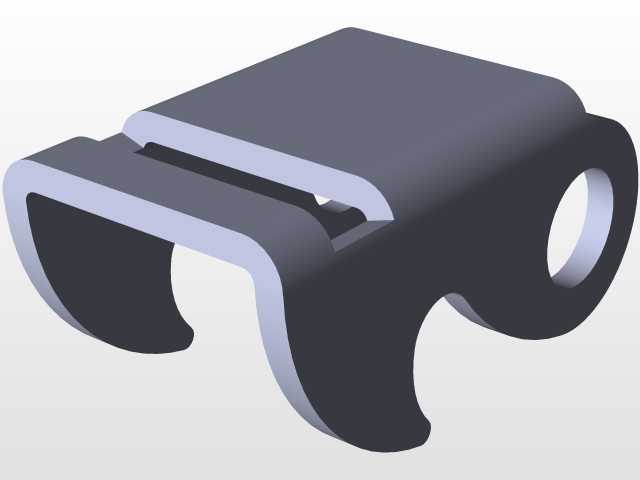

  这类杠杆式操纵件常应用在需要快速锁止、解锁的工装夹具、小型设备舱门、工位定位机构以及农用机械的档位切换、锁紧限位场景中,核心作用是通过人力扳动手柄,带动内部销轴完成直线位移,实现两个相对运动部件的位置锁定或者脱开,相比旋钮式、推拉式操作件,杠杆结构的力臂更长,操作时所需的施加力更小,适合需要频繁操作、锁紧力要求适中的工位。从结构设计逻辑来看,整体采用钣金冲压支架作为承载主体,支架上预留的两个安装孔位确定了安装边界,安装时需要保证支架固定面与销轴运动方向的垂直度,避免销轴滑动时出现卡滞,销轴与支架的配合间隙控制在0.1mm到0.15mm之间,既保证滑动顺畅,又不会出现过大的旷量影响锁紧精度。手柄部分采用弯折的金属杆作为传力构件,

  外部包覆防滑橡塑套,增大手部接触的摩擦力,操作时扳动角度通常设计在30度到45度之间,避免角度过大造成操作行程过长,或是角度过小导致锁紧力不足、容易受振动脱开。设计时需要重点考虑杠杆的力臂比例,手柄握持端到销轴旋转中心的距离,与销轴驱动端到旋转中心的距离比值控制在4:1左右,保证普通人单手操作时就能输出足够的锁紧推力,同时在锁紧到位位置,杠杆的受力点会越过机构死点,即使没有额外的定位结构,受振动影响也不会自行松脱。安装尺寸方面,支架的整体宽度适配常规20mm到30mm的型材安装面,销轴伸出端的直径适配常见的8mm定位孔,安装时不需要额外加工复杂的配合面,直接通过螺栓固定在安装基座上即可完成装配。实际使用中,

  这类操纵杆的销轴表面会做渗碳处理提升耐磨性能,钣金支架表面做喷塑或者镀锌处理,适应车间多粉尘、少量油污的工作环境,橡塑手柄套采用耐油橡胶材质,长期接触机油、切削液也不会出现老化开裂的问题。在进行三维建模时,需要重点验证扳动手柄过程中各个运动部件的干涉情况,尤其是手柄弯折段在转动全程不能与支架、安装基座发生碰撞,同时要模拟锁紧状态下的受力情况,校核销轴的剪切强度以及支架安装孔的承压强度,保证在额定锁紧力下不会出现构件变形,影响锁紧可靠性。
