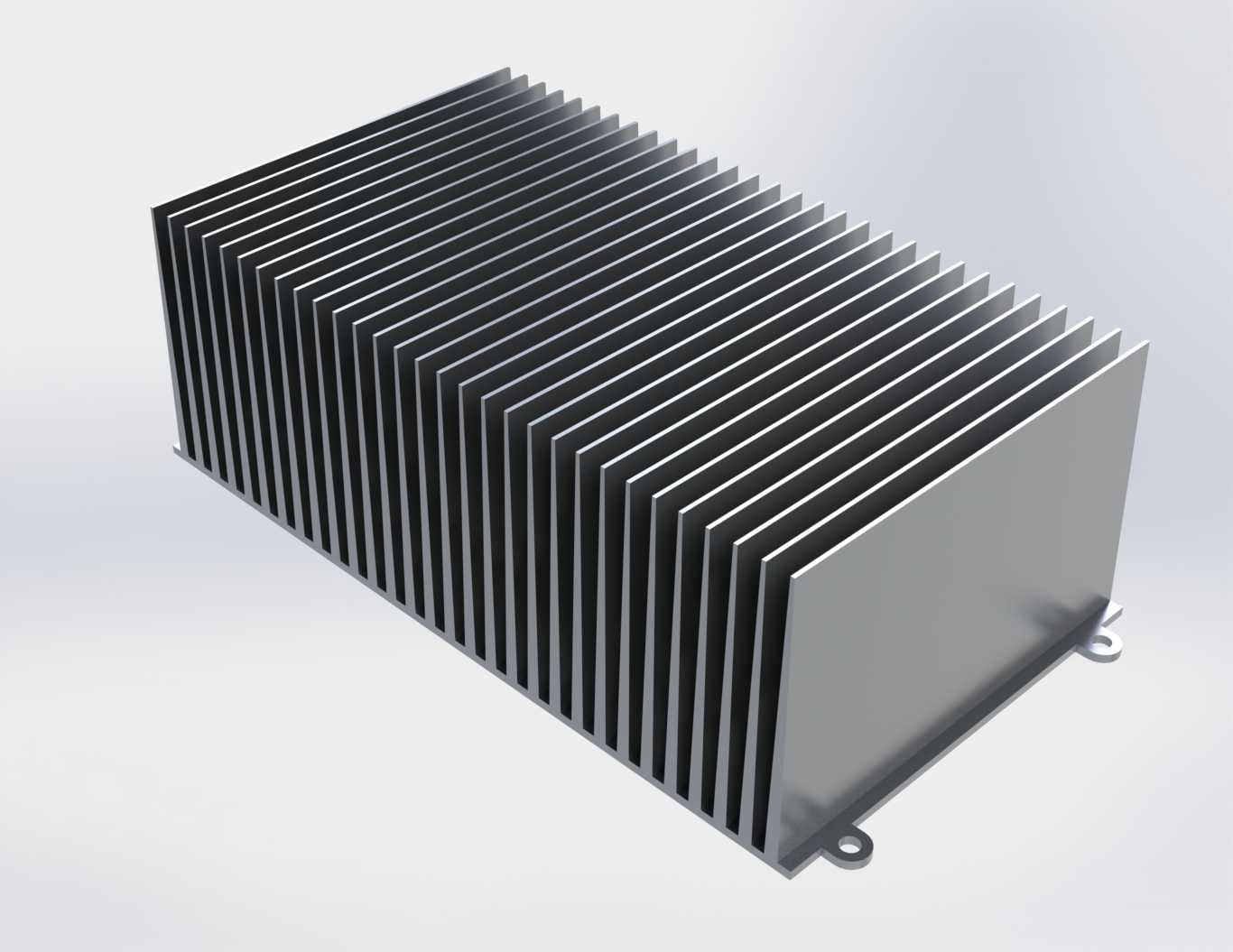

可配置铝制插片式散热结构件

　　这类插片式铝制散热构件，主要面向中小功率电子器件、工控板卡、功率模块的被动散热场景，在无强制风冷的密闭工控机柜、户外通讯终端、小功率电源模块舱内应用十分广泛，依靠自身铝基材的高导热特性，将发热器件接触面的热量快速传导至密集排布的散热鳍片，再通过鳍片与空气的自然对流完成热交换，无需额外供电即可维持器件工作在合理结温区间。设计阶段首先要匹配发热源的热耗散功率，鳍片的间距、高度、厚度都经过热阻核算，鳍片间距过窄会导致自然对流时空气流通阻力增大，热量淤积在鳍片间隙无法散出，间距过宽则会浪费安装空间，降低单位体积的散热面积；这款结构采用一体化挤压成型的铝基材加工，鳍片与底部导热基座无拼接缝隙，避免了拼接结构带来的接触热阻，

　　导热效率远高于鳍片铆接、粘接的组装式散热器。基座两端预留的带孔安装耳，是结构安装的核心边界，安装孔位适配常用的M3、M4固定螺丝，安装时可在基座与发热器件接触面涂覆薄层导热硅脂，填充微观层面的接触空隙，进一步降低接触热阻；安装耳的折弯高度经过校核，既保证基座底面能完全贴合发热器件表面，又不会因为安装压力过大导致鳍片变形。整个结构支持参数化配置，可根据实际安装空间的长宽高限制、目标热耗散功率调整鳍片数量、基座厚度、整体外形尺寸，不需要重新从零开始建模，调整参数后即可快速生成适配不同场景的结构版本，适配不同功率等级的IGBT模块、整流桥、LED驱动电源等发热器件的散热需求。鳍片采用等厚直片设计，顺着空气自然对流的竖向方向排布时，

　　热空气可顺着鳍片间隙顺畅上升，形成稳定的自然对流循环，不需要额外加装风扇即可满足散热要求，能有效降低设备运行噪音，减少后期风扇维护更换的工作量，适合对运行可靠性要求高、维护不便的户外安装场景、长期连续运行的工控设备场景。基座底面做了平整化处理，平面度控制在合理公差范围内，保证与发热器件表面的贴合面积最大化，避免局部翘曲导致的接触不良、局部热阻过高问题；整体结构无多余活动部件，结构强度可靠，长期使用不会出现部件松脱、散热性能衰减的问题，铝基材表面可根据使用环境做阳极氧化处理，提升抗腐蚀能力的同时，还能小幅提升表面辐射散热效率，进一步强化整体散热表现。
