盘形带安装柱凸轮传动结构

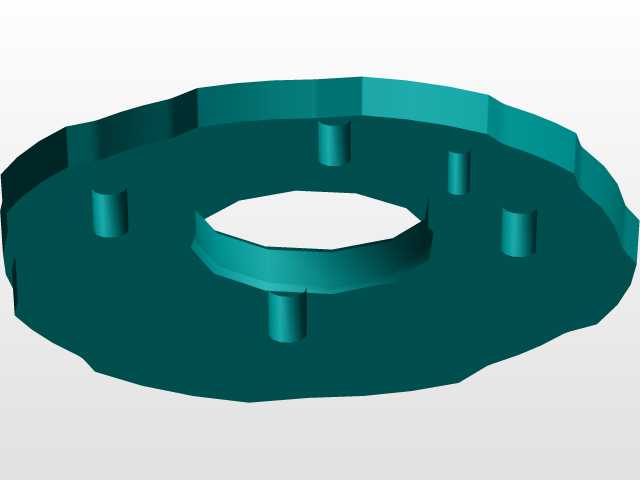

　　这类带周向安装柱的盘形凸轮，是自动化传动系统里实现预设运动规律的核心执行件，常见于轻工包装设备、自动送料机构、纺织机械的间歇进给工位，用来把主动轴的连续回转运动，转化为从动件的往复直线运动或者定角度摆动，相比连杆机构能更精准地复现复杂运动轨迹，在需要严格控制从动件行程、启停时序的工位上适配性极强。从结构设计来看，该凸轮采用盘式主体布局，中心开设异形安装孔，区别于常规圆孔键槽连接，异形孔可直接与配套主轴的异形轴段配合，省去额外键连接的装配间隙，提升高速回转下的传动精度，避免键槽磨损带来的传动误差。盘体周向均匀分布的六个圆柱凸台，是专门设计的安装定位柱，装配时可直接嵌入从动端转盘对应的定位孔内，既可以传递扭矩，

　　也能保证凸轮与配套从动件的周向相对位置固定，无需额外做周向定位调整，大幅缩减现场装配的调校时间。凸轮的外轮廓曲线是整个零件的设计核心，轮廓各段的曲率半径经过反复校核，既保证从动件在推程、远休止、回程、近休止四个阶段的运动平顺，不会出现刚性冲击，也避免曲率过小导致的接触应力集中，延长凸轮与从动滚子的接触使用寿命。从安装边界来看，盘体的外径尺寸适配常规中载传动工位的安装空间，中心异形孔的尺寸匹配常用的输出轴径，周向安装柱的分布圆直径与配套从动转盘的安装孔位完全对应，安装时无需额外加工转接法兰，可直接固定在传动轴端部，轴向通过轴端挡圈锁紧即可完成固定。实际应用中，这类凸轮常搭配滚子从动件使用，盘体的厚度满足从动滚子的接触宽度要求，

　　不会出现滚子偏磨的情况，六个安装柱的高度经过精确计算，既保证装配时的定位深度足够，不会在传动过程中出现松脱，也不会超出安装空间的轴向尺寸边界，避免和周边的机架、传动件发生运动干涉。设计过程中，轮廓曲线的加工基准与中心异形孔、安装柱的加工基准保持统一，所有形位公差都围绕中心孔轴线设定，保证凸轮回转时的轮廓跳动量控制在允许范围内，避免从动件出现运动偏差，适配每分钟100到300转的中速传动工况，能在长期连续运行下保持稳定的运动输出精度，无需频繁调校维护。
