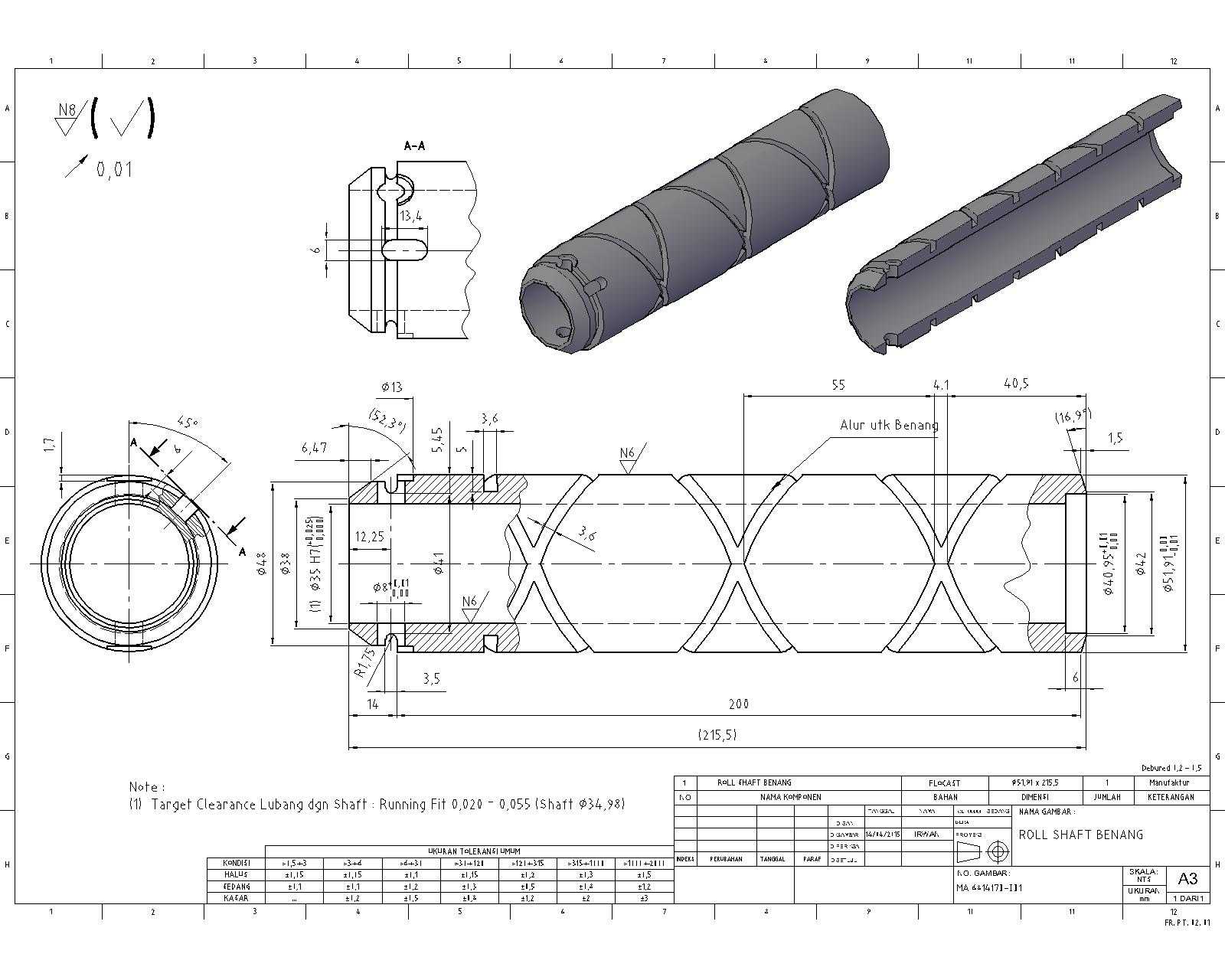

带螺旋导程槽结构的贝南辊轴实体

　　这类带连续螺旋环槽的辊轴，常应用在散料输送、物料导向排布的生产工位中，区别于普通光面辊轴，其表面的螺旋凸起结构可以在辊体转动过程中，对接触的物料产生轴向的分力，既能够承托输送带上的物料，也可以避免散料在辊面局部堆积卡滞，在粮食分选、建材输送、轻工物料整理的设备中都能见到这类结构的应用。从结构设计逻辑来看，辊体主体为等直径圆柱基体，保证转动过程中径向跳动量控制在装配允许范围内，两端预留的轴颈安装位需要匹配对应型号的轴承座，安装时要保证辊轴轴线与输送方向的垂直度偏差在公差范围内，避免运行过程中出现皮带跑偏、物料偏移的问题。表面的螺旋槽采用等导程设计，槽深与凸起宽度的比例经过匹配，既保证螺旋结构有足够的结构强度，不会在长期受物料挤压、

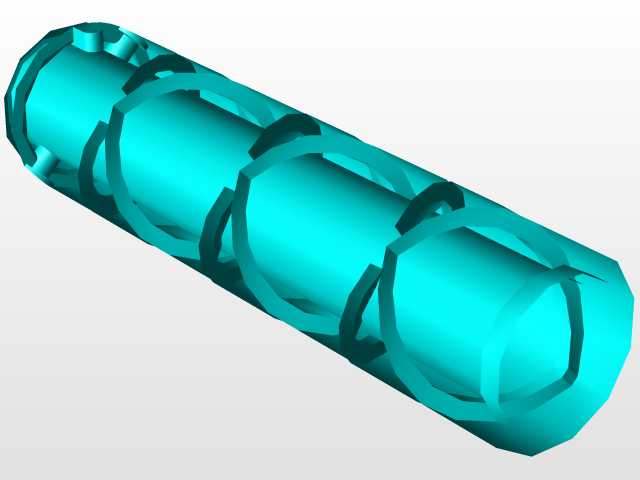

　　摩擦的工况下出现过快磨损，也不会因为槽深过大导致细小物料嵌入槽内造成卡阻。建模过程中，先以圆柱基体为基础，通过螺旋线扫描切除的方式生成连续的环槽结构，槽边做了小半径的圆角过渡，避免尖锐棱边在热处理或者运行过程中出现应力集中开裂的问题，同时圆角结构也能减少物料与棱边的硬摩擦，延长辊轴的实际使用寿命。在安装边界上，这类辊轴的有效工作长度需要匹配输送设备的辊架间距，两端轴颈的直径公差按照过渡配合设计，方便与轴承内圈装配，轴端预留的卡簧槽或者锁紧螺纹位，能够限制辊轴在运行过程中的轴向窜动，保证螺旋导程的导向精度稳定。实际选型应用时，需要根据输送物料的单重、输送速度匹配辊轴的基体壁厚，大负载工况下可以选用合金钢材质做表面淬火处理，轻载工况下选用普通碳钢做表面镀锌或者包胶处理即可，螺旋的导程大小则根据需要的物料轴向移动速度调整，导程越大，相同转速下物料的轴向移动速度越快，导程越小则导向过程越平稳，适合对物料排布精度要求较高的工位。
