多铰接耳式机械操纵杠杆结构件

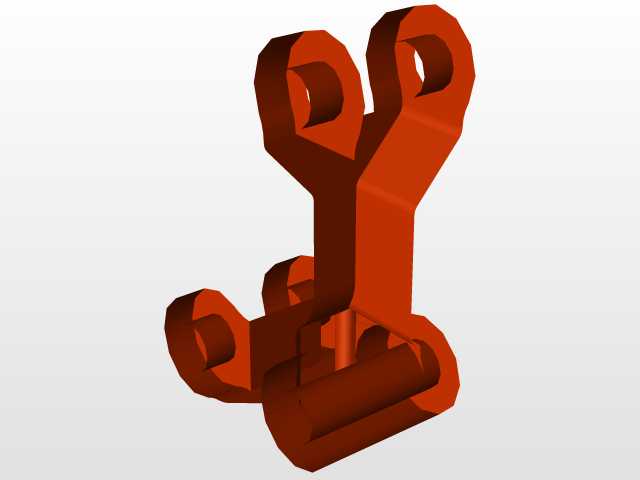

　　该操纵杠杆属于机械传动系统中的手动操纵执行构件，多应用在中小型工程机械、农用作业机械、通用机床的操作回路中，承担人力操作指令到机构动作的传递作用，操作者施加在杆体上的扳动力会通过各个铰接点位传递到对应的执行端，完成档位切换、离合接合、制动触发、油路通断切换等实际操作动作。从结构设计来看，整体采用一体化铸造成型后做机加工修整的工艺路线，上部设置两个同轴度要求较高的铰接耳孔，用于和设备操纵台的固定支座形成铰接支点，孔位内壁预留了衬套安装余量，可在长期磨损后单独更换衬套，无需整体更换构件，降低后期运维成本；下部延伸出三个不同朝向的铰接点位，分别对应连接不同的传动拉杆，可实现单杆操作同步触发两组联动动作，减少操纵台的操作件排布数量，

　　优化操作者的操作动线。设计过程中重点校核了各个铰接耳的受力截面，在耳孔与主杆体的衔接位置做了圆弧过渡处理，避免应力集中导致的长期交变载荷下的断裂问题，主杆体采用变截面设计，在手握施力的中段位置做了截面收窄，既适配人手握持的尺寸需求，又在靠近铰接支点的位置加大截面厚度，抵消扳动过程中产生的弯曲应力。安装边界方面，上部铰接耳的孔间距适配通用操纵台的25-40mm安装支座宽度，下部三个铰接点的销轴孔径统一采用8mm通用规格，可匹配市面上常规的圆柱销轴与开口销固定方式，无需定制特殊连接件；杆体总长度控制在120mm区间，扳动行程范围内不会和操纵台周边的仪表、按钮等部件产生运动干涉，安装时仅需将上部铰接耳对准支座孔位穿入固定销轴，

　　再依次连接下部各个拉杆即可完成装配，不需要额外做适配加工。实际使用过程中，该构件的受力方向主要沿杆体扳动的切线方向，因此建模时对各个受力面的拔模角度做了针对性设置，铸造时的分型面选在主杆体的对称中心线上，确保各个铰接耳的孔位同轴度公差控制在0.1mm以内，避免装配后出现卡滞、扳动阻力过大的问题；杆体表面未设置多余的装饰结构，所有非加工面保留铸造喷砂后的粗糙度，既满足使用强度要求，又控制了整体加工成本。
