两轮转向机反向工程连杆结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:452122
  • 两轮转向机反向工程连杆结构设计
  • 两轮转向机反向工程连杆结构设计
  • 两轮转向机反向工程连杆结构设计

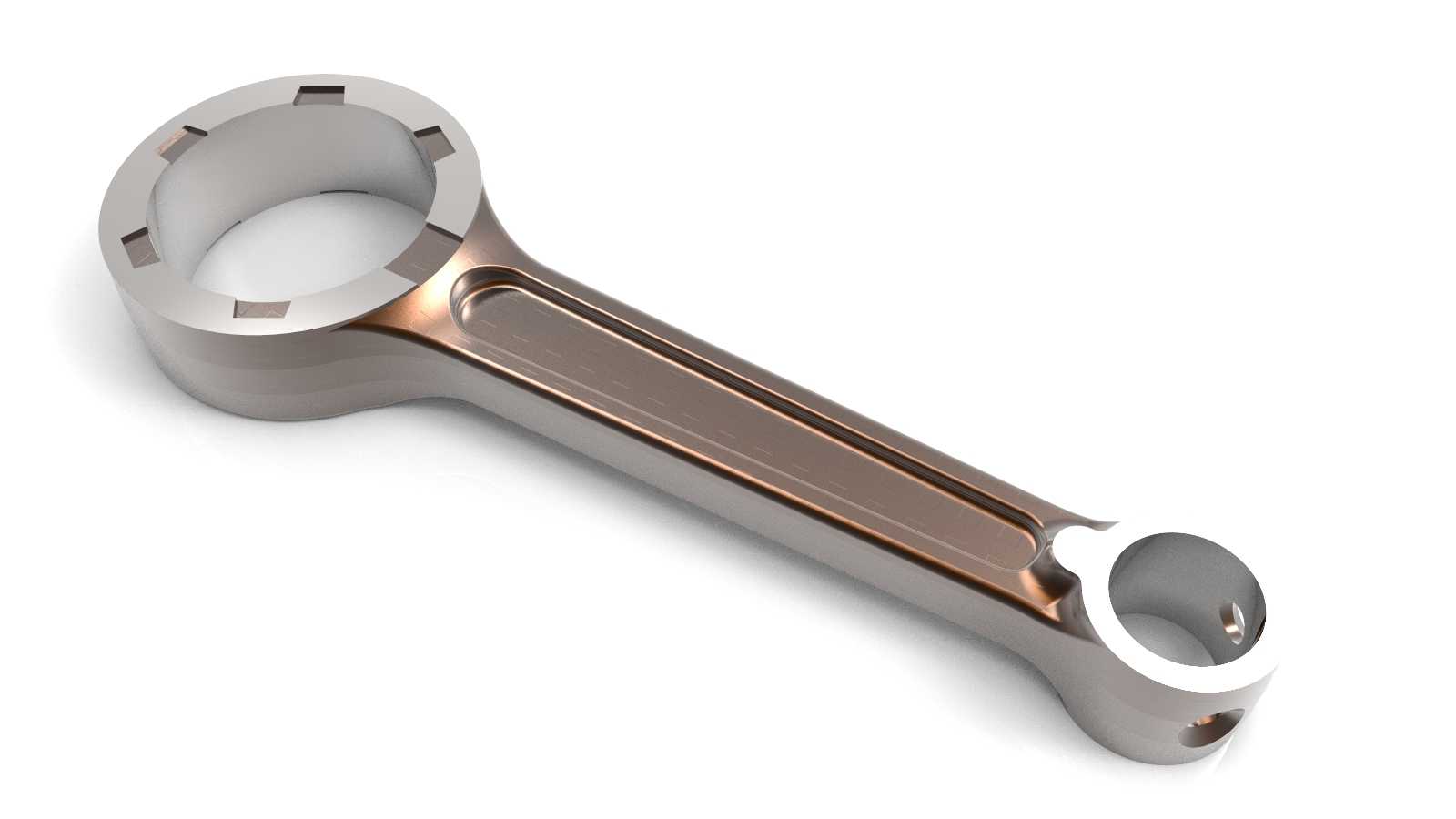

  这款连杆结构主要适配两轮车辆转向系统的反向工程开发需求,在整车转向传动链路中承担力传递与运动轨迹约束的核心作用,日常工况下需要将转向手把的输入力矩精准传递至转向节,带动前轮完成对应角度的偏转,同时抵消路面颠簸传导至转向端的径向冲击力,避免转向过程中出现旷量或卡滞问题。从结构设计逻辑来看,杆身采用工字形截面构型,在保证整体抗弯、抗扭强度的前提下尽可能削减非受力区域的材料冗余,兼顾轻量化要求与长期交变载荷下的结构疲劳寿命,大小端的孔径匹配对应安装位的销轴尺寸,大端周向设置的卡槽结构用于配套限位卡簧,防止运转过程中销轴出现轴向窜动,小端的油孔预留位置可适配定期润滑需求,降低铰接位置的摩擦磨损速率。安装边界层面,

  大端孔径适配转向摇臂的连接销轴,小端对接转向节的摆臂接口,杆身的中心距严格匹配原车转向梯形的几何参数,确保转向过程中内外轮的转角差符合阿克曼几何特性,避免轮胎出现异常偏磨。实际装车应用中,这类连杆需要承受转向时的横向推力、过坑时的纵向冲击以及持续振动带来的微动磨损,因此建模过程中对大小端的过渡圆角做了针对性优化,避免应力集中导致的杆身断裂风险,杆身表面的加强筋沿受力方向布置,在不增加整体壁厚的前提下提升了杆身的抗弯曲变形能力。不同于通用动力连杆的设计思路,转向连杆不需要承受往复式的爆发压力,但对铰接位的间隙控制要求更高,建模时大小端的同轴度公差、孔位的圆柱度公差都参照转向系统的装配精度要求设置,确保装配后转向动作顺滑无虚位,

  同时杆身的外形轮廓做了倒角处理,避免安装过程中与周边的线束、护板等部件发生运动干涉。在反向工程复刻过程中,每一处结构细节都对应原车的装配关系,比如大端卡槽的深度、小端油孔的倾斜角度,都严格匹配原厂零件的尺寸参数,确保替换件可以直接适配原车安装位,不需要额外做打孔或修磨处理,能够满足售后维修替换、改装结构开发等不同场景的使用需求。
