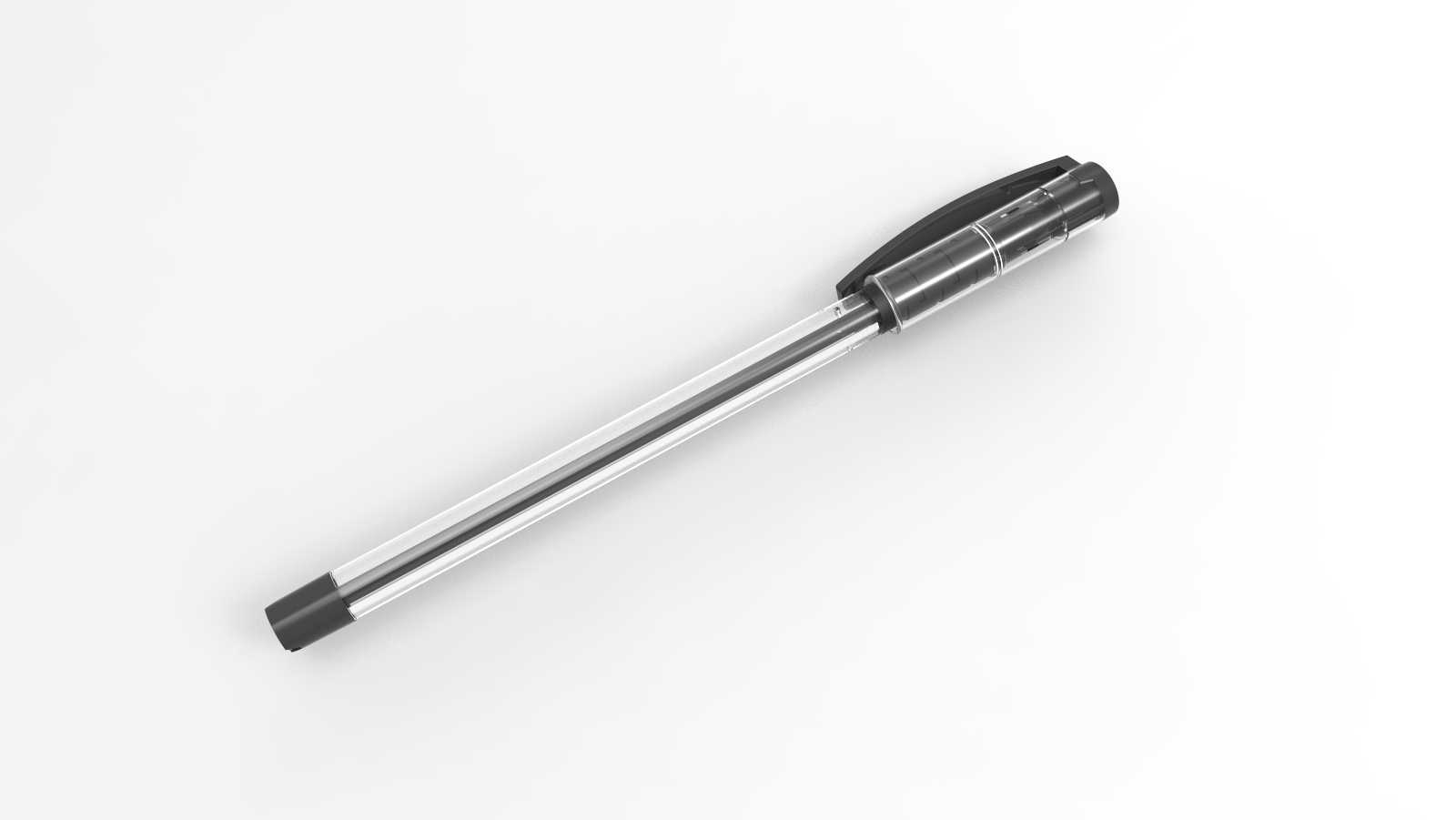

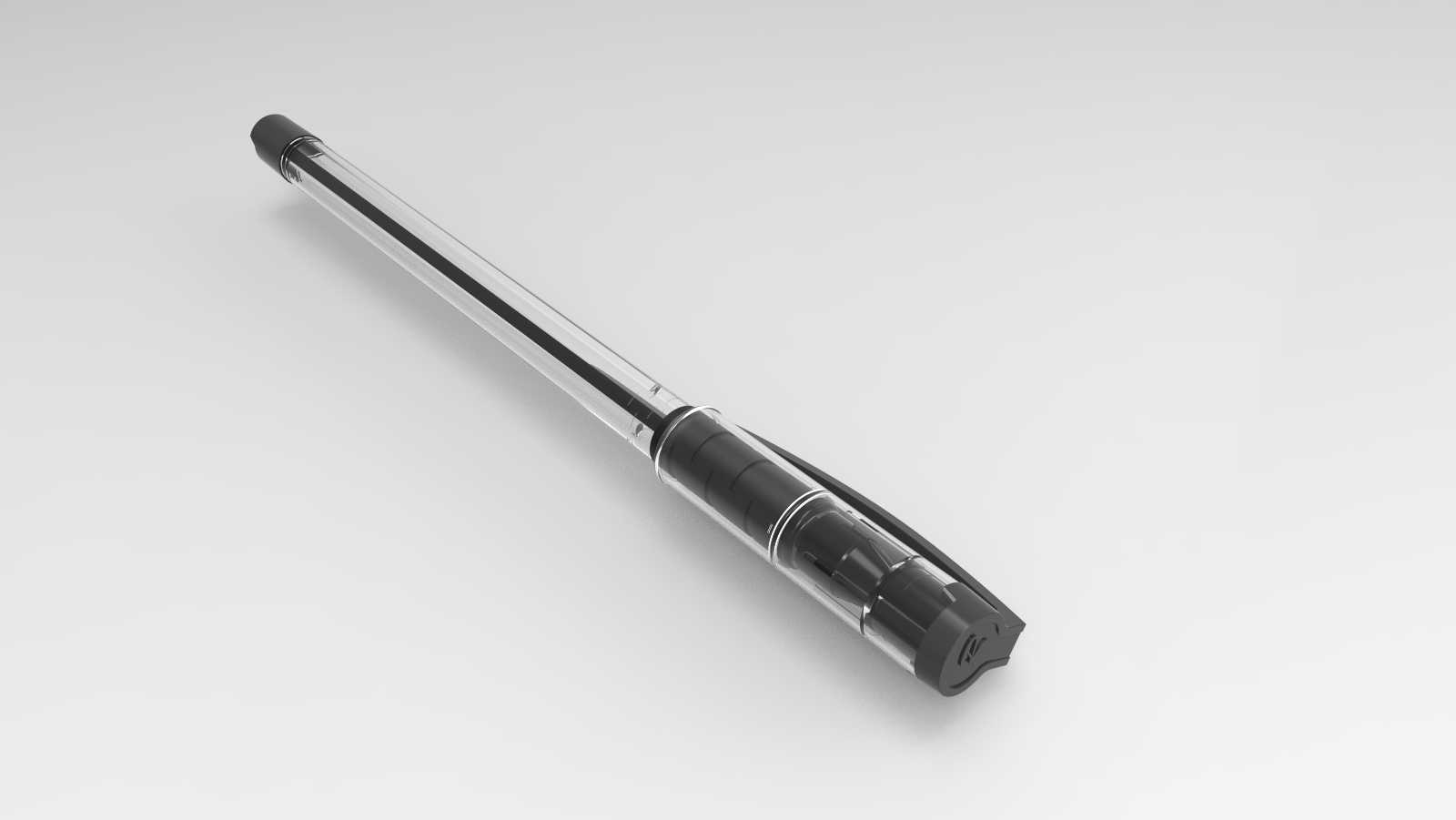

按动式中性笔精细结构三维设计

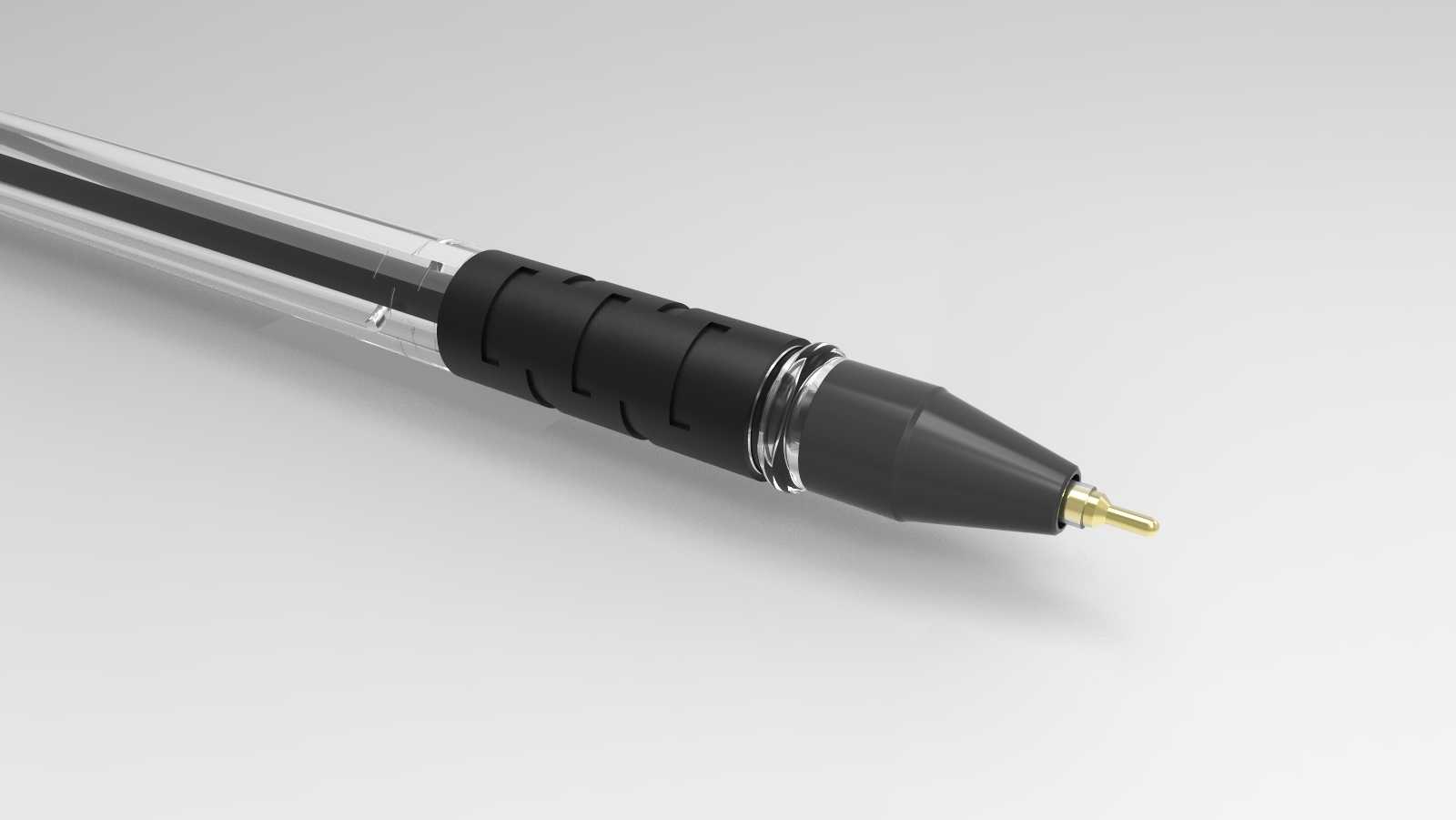

　　这款按动式中性笔的三维结构设计，完全贴合日常办公、学生书写、工业现场记录等多场景的实际使用需求，建模过程中优先考虑了长期握持的人机工程合理性，以及笔芯替换、按动结构反复触发的耐用性要求。从结构拆分来看，笔身采用透明PC材质的储墨观察段设计，可直观看到剩余墨量，避免日常使用中突然断墨的尴尬；握持区域的橡胶防滑套做了等距环形凹槽设计，凹槽深度控制在0.8mm，既可以增加手指与笔身的摩擦力，长时间书写也不会因为硌手造成指腹压痕，适配不同握笔姿势的使用习惯。按动结构采用经典的棘轮旋转锁止机构，建模时严格控制了棘轮齿的角度与回弹弹簧的预紧行程，按动触发力度控制在12N-15N区间，既不会因为力度过轻造成误触出芯，

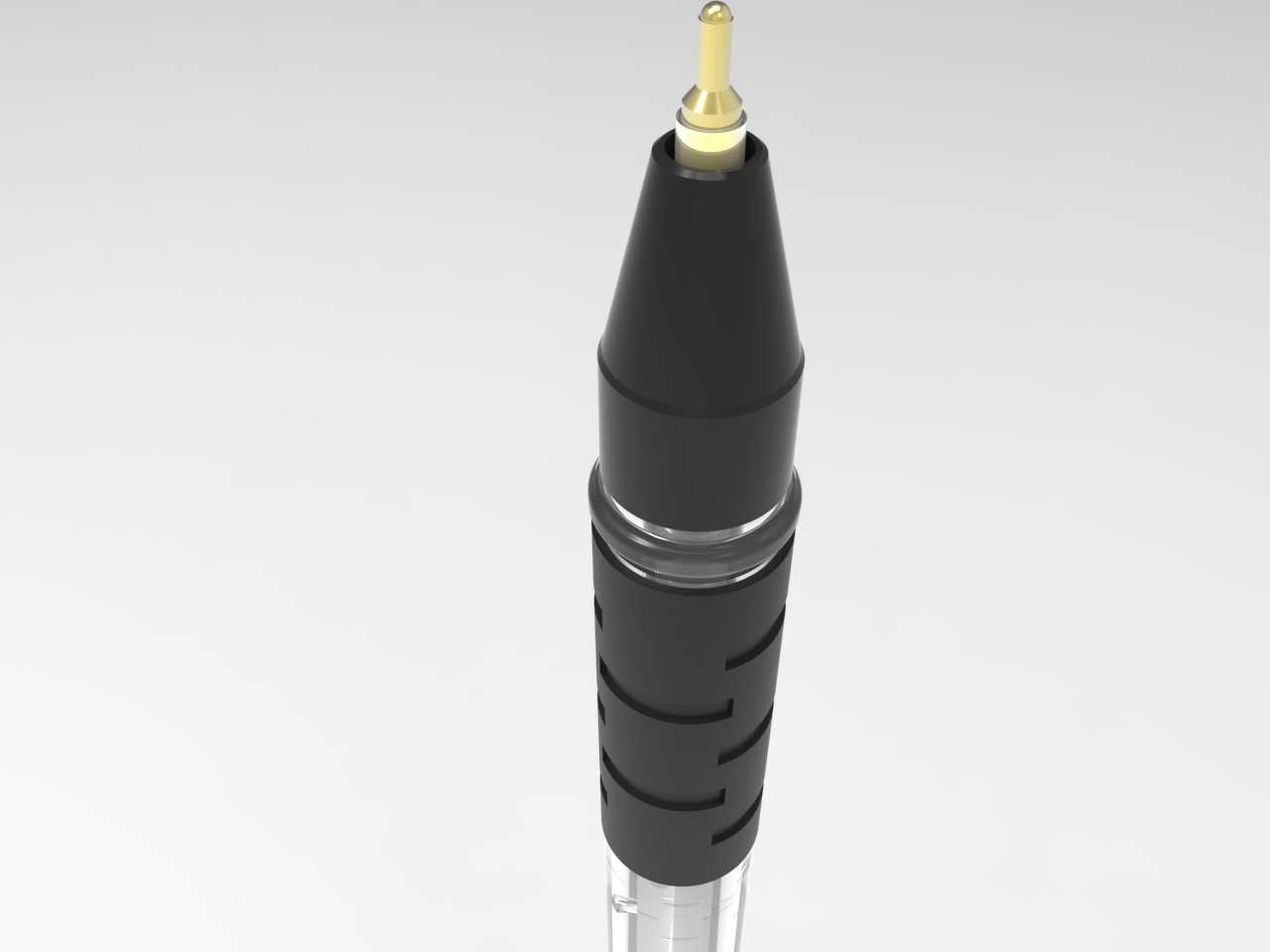

　　也不会因为按动过硬影响单次操作的流畅度，整套按动结构的循环寿命设计满足万次以上的触发要求。笔尖部分的金属导向套与笔芯笔头做了0.1mm的间隙配合，保证书写过程中笔头不会出现径向晃动，出墨均匀不刮纸；笔夹部分采用一体化弧形设计，夹持厚度适配0.5mm-5mm的板材，可稳定夹在笔记本、工装口袋外侧，笔夹根部做了R2的圆角过渡，避免反复夹持后出现应力断裂。整体外形尺寸控制在笔身总长145mm，最大握持直径11mm，整笔重量控制在12g左右，长时间握持书写不会造成手部疲劳。建模过程中所有配合面都做了拔模角度处理，笔身主体塑料件的拔模角度设置为1.5度，满足注塑生产的脱模要求，橡胶防滑套与笔身的配合采用过盈0.2mm的装配设计，

　　不需要额外粘接即可固定牢固，避免长期使用后防滑套出现移位脱落。笔尾的按动帽做了内凹弧形设计，与手指指腹的接触面积更大，按动时的压强更低，操作手感更舒适；笔身内部的笔芯仓尺寸适配通用规格的按动中性笔芯，替换时不需要额外调整结构，市面常规同规格笔芯均可直接装入使用。整套模型的结构拆分完全还原量产笔的装配逻辑，各零件之间的配合公差、装配顺序都与实际生产工艺一致，可直接用于文具结构设计的参考验证，也可作为工业设计人机工程练习的建模案例。
