两轮摩托车发动机活塞结构设计

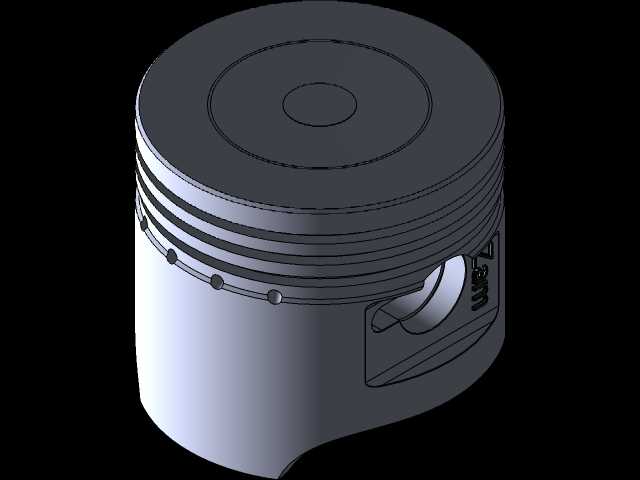

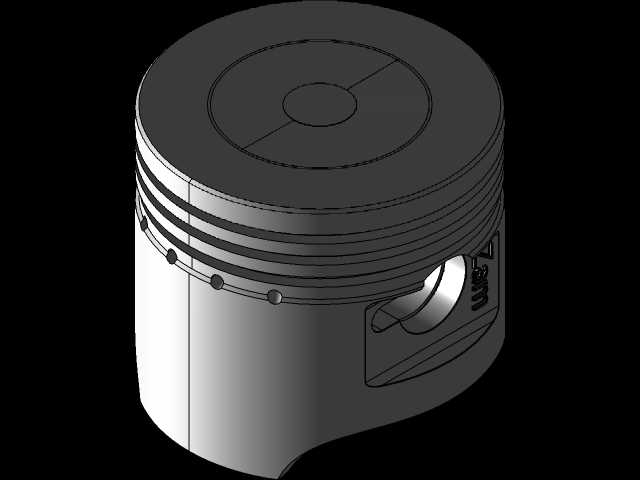

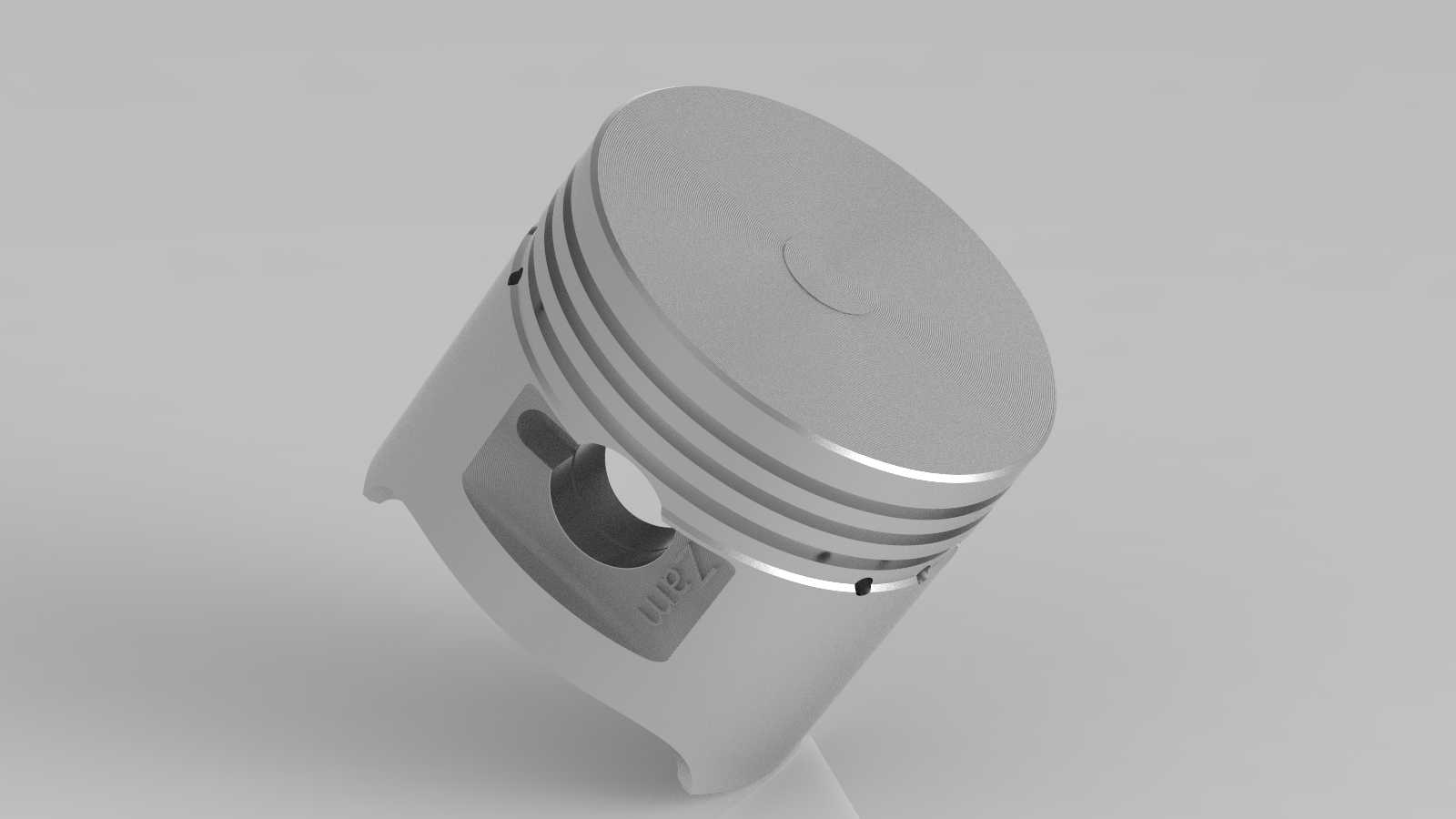

　　日常接触的小排量两轮动力设备里，活塞是整个动力输出链路里承受工况最严苛的核心部件，没有之一。做这个部件的三维结构设计时，首先要卡准的是安装边界：活塞裙部的椭圆度修正值必须和对应缸筒的配缸间隙严格匹配，常温下预留的膨胀量既要避免热机后裙部胀死拉缸，又不能间隙过大导致冷启动敲缸、活塞摆动过量窜油。顶部的燃烧室凹坑造型不是随便做的曲面，要和对应缸头的气门避让深度、压缩比计算值完全契合，活塞在上止点时的余隙高度直接决定了整机压缩比，差0.1毫米就可能让动力输出掉一个档位，甚至出现气门碰活塞顶的致命故障。

　　活塞环槽的加工精度是设计里的核心细节，三道环槽的宽度、深度、侧隙背隙参数各有不同：顶环直接接触高温燃气，环槽的轴向定位公差要控制在微米级，既要保证活塞环能随缸壁形变自由张缩，又不能侧隙过大导致泵油效应明显，让机油窜入燃烧室形成积碳。销孔部分的设计要兼顾强度和轻量化，销座的加强筋过渡要做足够大的圆角，避免交变应力集中导致销座开裂，活塞销的配合间隙要根据工况选半浮或者全浮结构，两轮车常用的半浮结构要在销孔两端预留卡簧槽，卡簧的嵌入深度要足够，防止高速往复运动中卡簧脱出拉缸。

　　裙部的型线设计要考虑热态形变的不均匀性，活塞工作时顶部温度远高于裙部，径向膨胀量上大下小，所以冷态下裙部要做成上小下大的截锥形，同时在活塞销方向做一定的椭圆收腰，抵消活塞销座部位金属量多、热膨胀量大的形变，保证热机状态下裙部和缸壁的接触是均匀的面接触，而不是局部点接触导致偏磨。实际应用里，这个活塞适配的是小排量两轮通勤车型，日常工况是中低转速区间的频繁启停、加减速，所以设计时没有盲目追求极致轻量化，而是在裙部保留了足够的承压面积，降低单位面积的比压，延长缸套和活塞的使用寿命，同时在活塞内腔做了合理的去重处理，降低往复运动的惯性力，减少曲轴连杆机构的振动。

　　油环槽的回油孔设计也不能忽略，回油孔的孔径、数量、分布角度要保证刮下的机油能顺畅回流到曲轴箱，不能出现回油不畅导致机油被气环泵入燃烧室的情况，同时回油孔的边缘要做倒钝处理，避免应力集中导致环槽根部开裂。整个活塞的壁厚设计要均匀，避免厚薄差过大导致铸造或者锻造时出现缩松、应力集中的缺陷，壁厚过渡区域要做平缓的圆弧过渡，不能出现直角台阶，防止交变载荷下出现疲劳裂纹。
