管道ID涂层工序用探头导向导轨结构

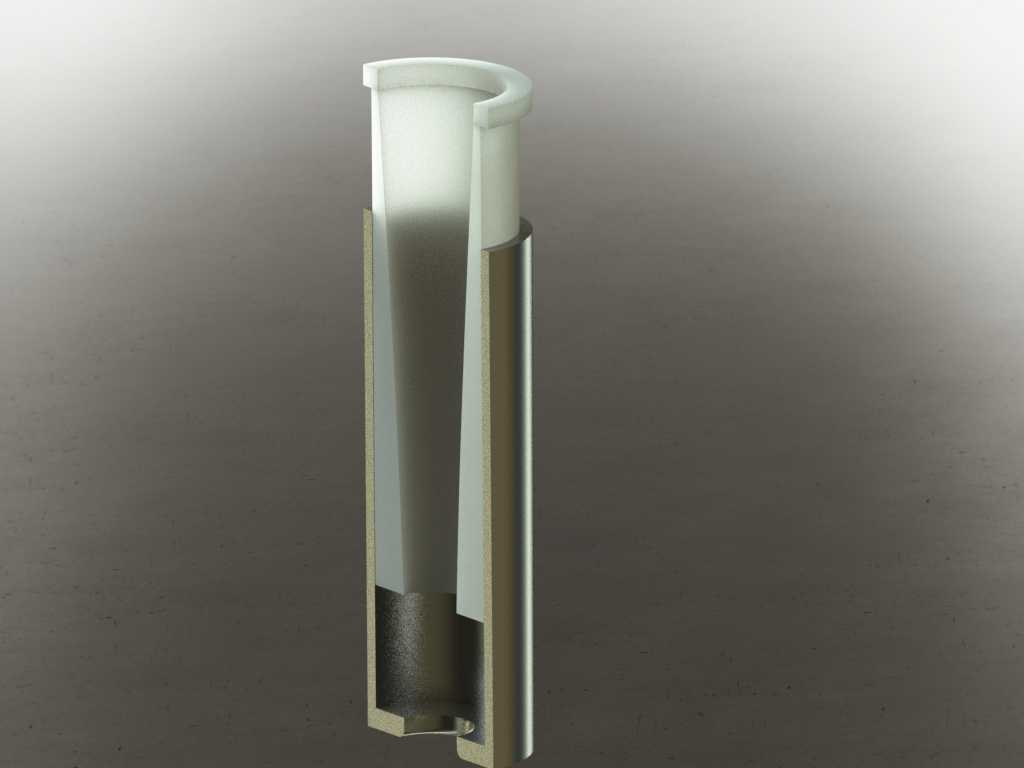

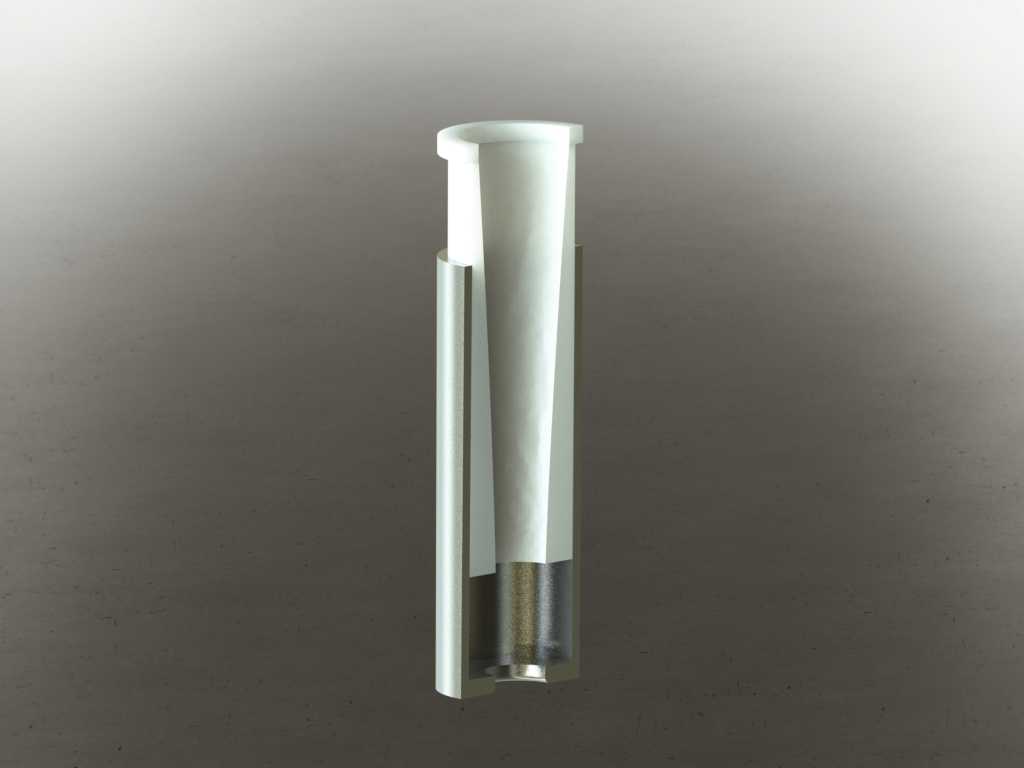

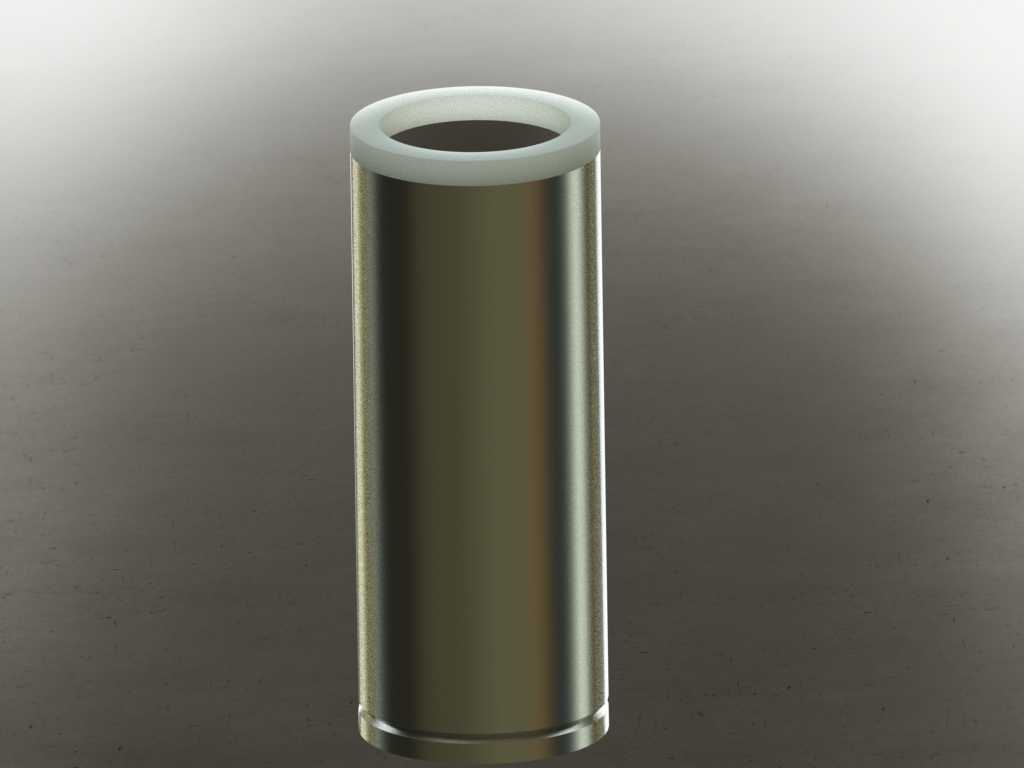

　　在管道内壁ID涂层的自动化加工产线布局中，两个相邻工作台之间存在固定的输送间隙，长探头从上游工位伸出进入下游工位的管道内腔执行涂层作业时，探头悬臂长度会随着跨距增加产生径向挠度，一旦偏移量超出管道内孔的允许公差范围，探头端部就会直接撞击管道端口边缘，轻则造成探头涂层喷嘴磕碰损坏，重则刮伤管道待加工内表面，直接导致整批工件报废。这款探头导向导轨正是针对这一工位衔接痛点设计的跨工位导向构件，整体采用薄壁圆筒式结构，内壁做高精度研磨处理，表面粗糙度控制在Ra0.8以内，能为长探头提供全程径向约束，抵消探头悬臂伸出时的挠曲变形量，保证探头轴线与管道内孔轴线的同轴度控制在0.05mm以内，从结构上避免探头与管道边缘的硬接触。

　　设计阶段首先核算了两个工作台之间的跨距尺寸，结合探头的伸出速度、自身材质的抗弯模量，确定了导轨的轴向长度刚好覆盖两工位之间的间隙区域，两端分别做15度的内倒角导向口，既方便探头从上游工位顺利穿入导轨内孔，也能在探头伸出导轨进入管道时提供二次导向，避免探头端部剐蹭导轨出口边缘。导轨的外径尺寸匹配工位安装支架的定位孔公差，采用H7/h6的间隙配合，安装时不需要额外调整同轴度，直接嵌入支架定位孔即可完成固定，安装边界预留了2mm的轴向调整余量，可根据不同管径的加工需求微调导轨的轴向位置，适配不同长度规格的管道涂层作业。导轨主体采用耐磨轴承钢材质，整体做淬硬处理，内壁硬度达到HRC58-62，长期与探头外壁滑动摩擦也不会出现拉毛、

　　磨损的问题，能长时间保持导向精度，不需要频繁更换维护。实际投产使用中，这款导轨直接安装在两工位的衔接位置，探头穿过导轨内孔完成跨工位移动，全程径向跳动量控制在0.03mm以内，完全消除了探头磕碰管道端口的风险，同时因为导向精度的提升，探头进入管道后的涂层均匀度也有明显改善，内壁涂层的厚度偏差从原来的±15μm降低到±5μm以内，既保护了昂贵的涂层探头组件，也提升了管道ID涂层的加工良率。不同于普通的固定式导套，这款导轨的壁厚做了优化设计，在保证自身结构刚性的前提下尽可能缩小外径尺寸，不会占用工位周边的管线布置空间，安装支架不需要做额外的结构改造，就能直接替换原有产线的简易导向件，适配性较强。
