米顿罗分离器输送泵结构三维设计

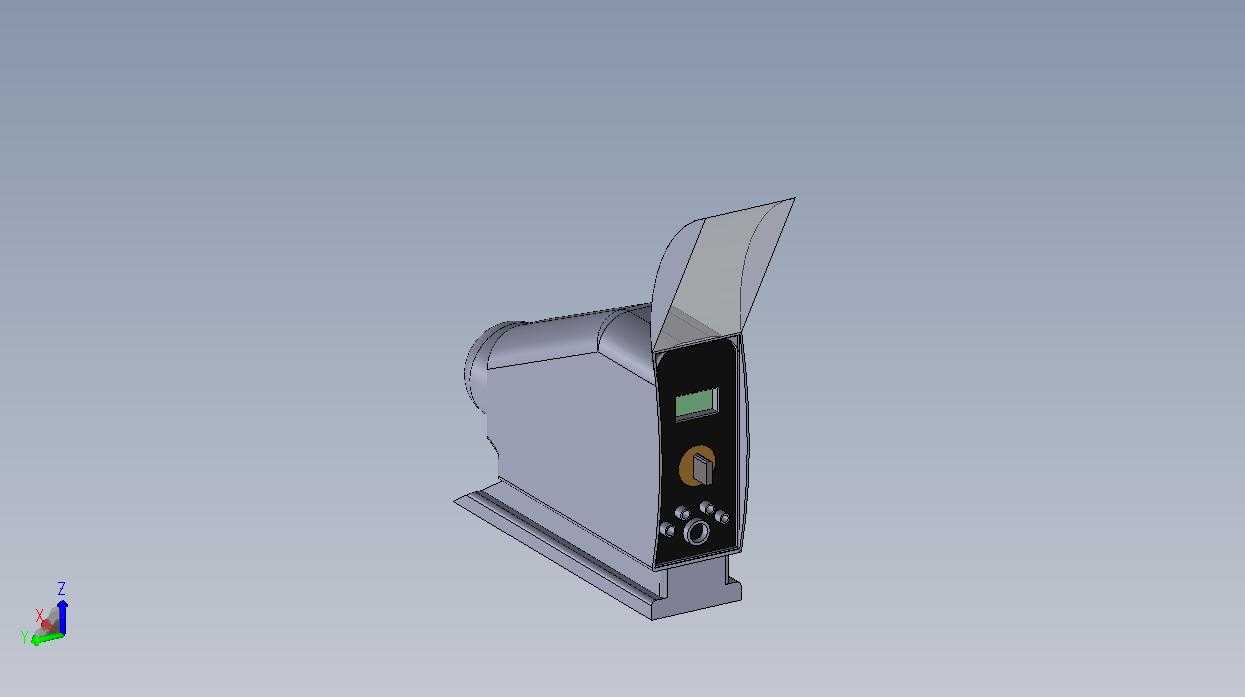

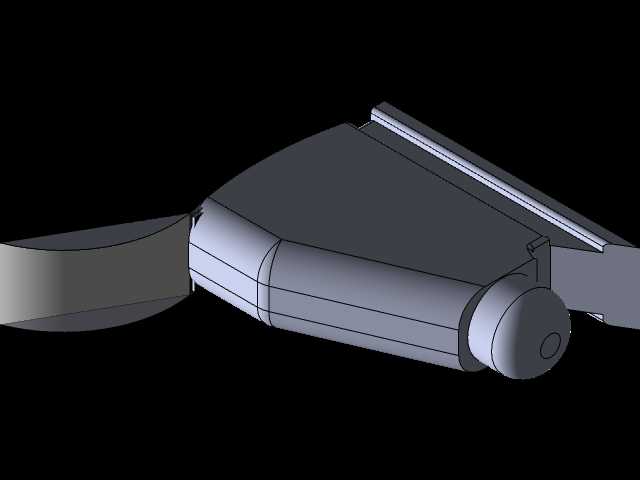

　　这款输送泵的三维结构设计，核心围绕介质分离与精准输送的工况需求展开，在化工、水处理、制药等行业的流体处理工段中，这类设备常承担多相介质分离后定向输送的职能，既要保证输送过程的流量稳定性，也要适配含少量固相杂质的混合介质工况，避免叶轮或流道出现卡滞、磨损过快的问题。从结构布局来看，模型采用底座一体式安装设计，底部的安装基座预留了标准螺栓固定孔位，安装时可直接适配常规槽钢支架或混凝土基础的安装间距，无需额外加工过渡连接板，能减少现场安装的配作工作量。泵体的主体舱室采用圆弧过渡的流道设计，相比直角转折的流道结构，能有效降低介质在泵腔内的湍流损耗，减少输送过程中的压力脉动，对于需要稳定输出压力的计量输送场景，

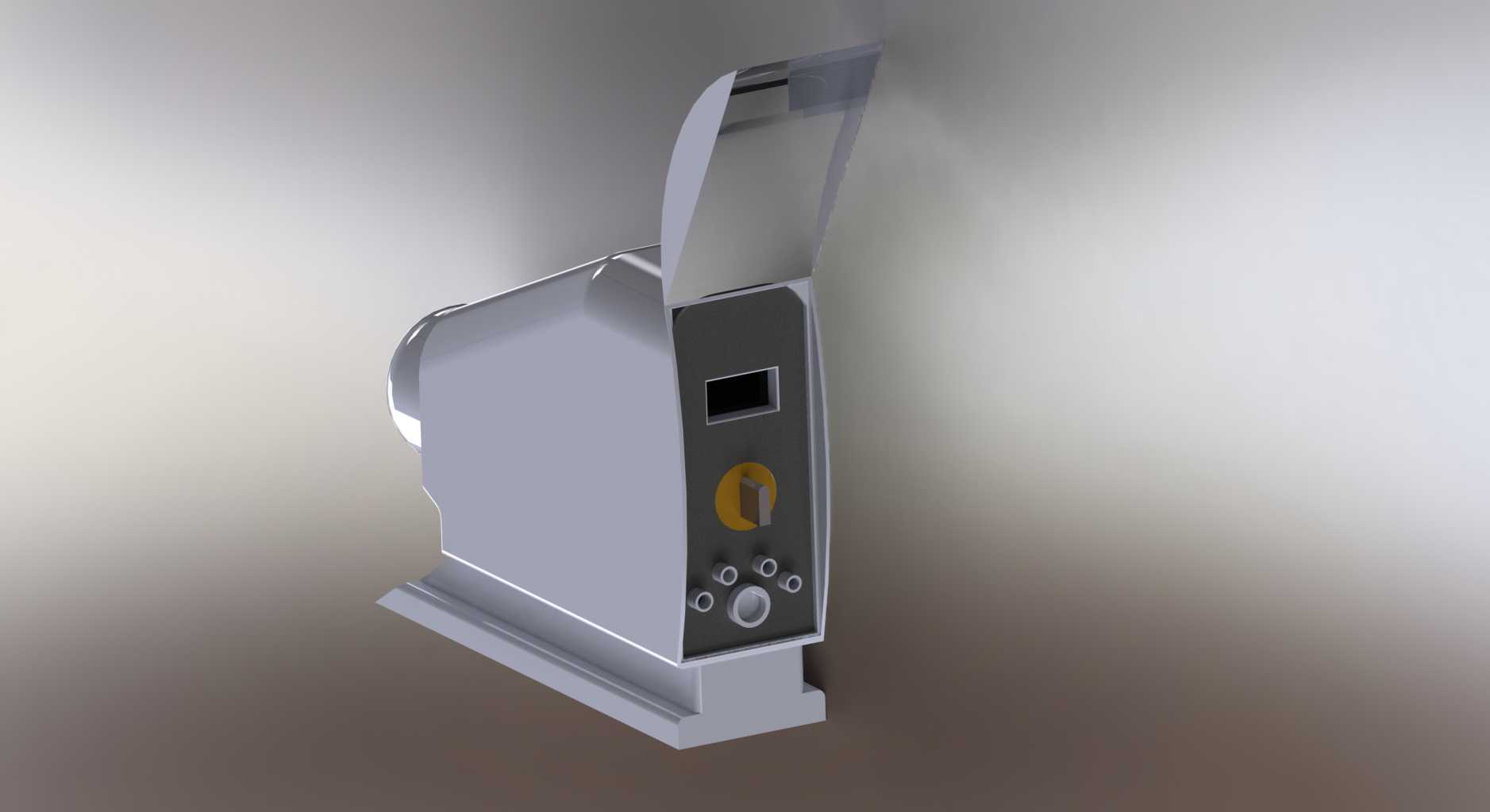

　　这种流道设计能大幅降低出口端的压力波动幅度，提升下游管路的运行稳定性。设备的操作端集中布置在泵体正面，旋钮、接口与显示窗口的排布遵循操作习惯，日常巡检时操作人员无需绕到设备侧方，站在操作通道内即可完成状态查看、流量调节的操作，正面预留的多个管路接口可分别接入介质入口、排气口、冲洗管路，不同接口的孔径做了差异化设计，能避免现场配管时出现接错管路的问题。上掀式的防护盖板设计，在日常维护时无需拆卸整端泵盖，掀开盖板即可快速接触到内部的调节机构与易损密封件，能缩短日常维护的停机时间，盖板与泵体的贴合面做了密封槽设计，可嵌入橡胶密封条，适配有少量喷淋冲洗的车间工况，避免外部冲洗水进入泵体内部腐蚀元器件。从安装边界来看，

　　泵体的整体宽度控制在常规工业通道的单侧设备安装尺寸范围内，侧面预留的检修空间满足常规扳手操作的空间需求，无需为该设备额外拓宽安装通道，泵体的重心落在底座中心区域，运行时的振动幅度更小，配套的减震垫选型可直接参照常规同功率工业泵的参数，无需做特殊的减震基础设计。在设计思路上，这款模型没有追求过度复杂的集成化结构，而是把易损件的更换便捷性、操作的人机合理性放在优先位置，所有需要定期更换的密封件、调节旋钮都布置在易触及的区域，内部的传动部件做了封闭防护，既可以避免外部粉尘进入传动腔，也能防止传动部件的润滑脂甩出污染车间环境。流道的内壁过渡处做了圆角处理，在输送含微小颗粒的介质时，能减少颗粒在流道拐角处的沉积，避免长期运行后流道通径变小影响输送效率，泵体的进出口法兰采用标准通用规格，可直接适配行业内常规的管路连接件，现场安装时无需定制非标转接头，能大幅缩短管路安装的施工周期。
