船舶储罐用玻璃管式液位检测装置

　　这款液位检测装置的设计初衷，是解决船舶压载舱、日用储液罐以及工业常压储罐的密闭容器内液位直观观测需求，无需外接电源或传感线路，完全依靠连通器原理实现液位的同步显示，在船舶航行晃动、储罐充放液的工况下也能稳定反馈容器内的实际液位高度，避免因液位误判引发的溢液、干烧、介质储量不足等生产运行问题。

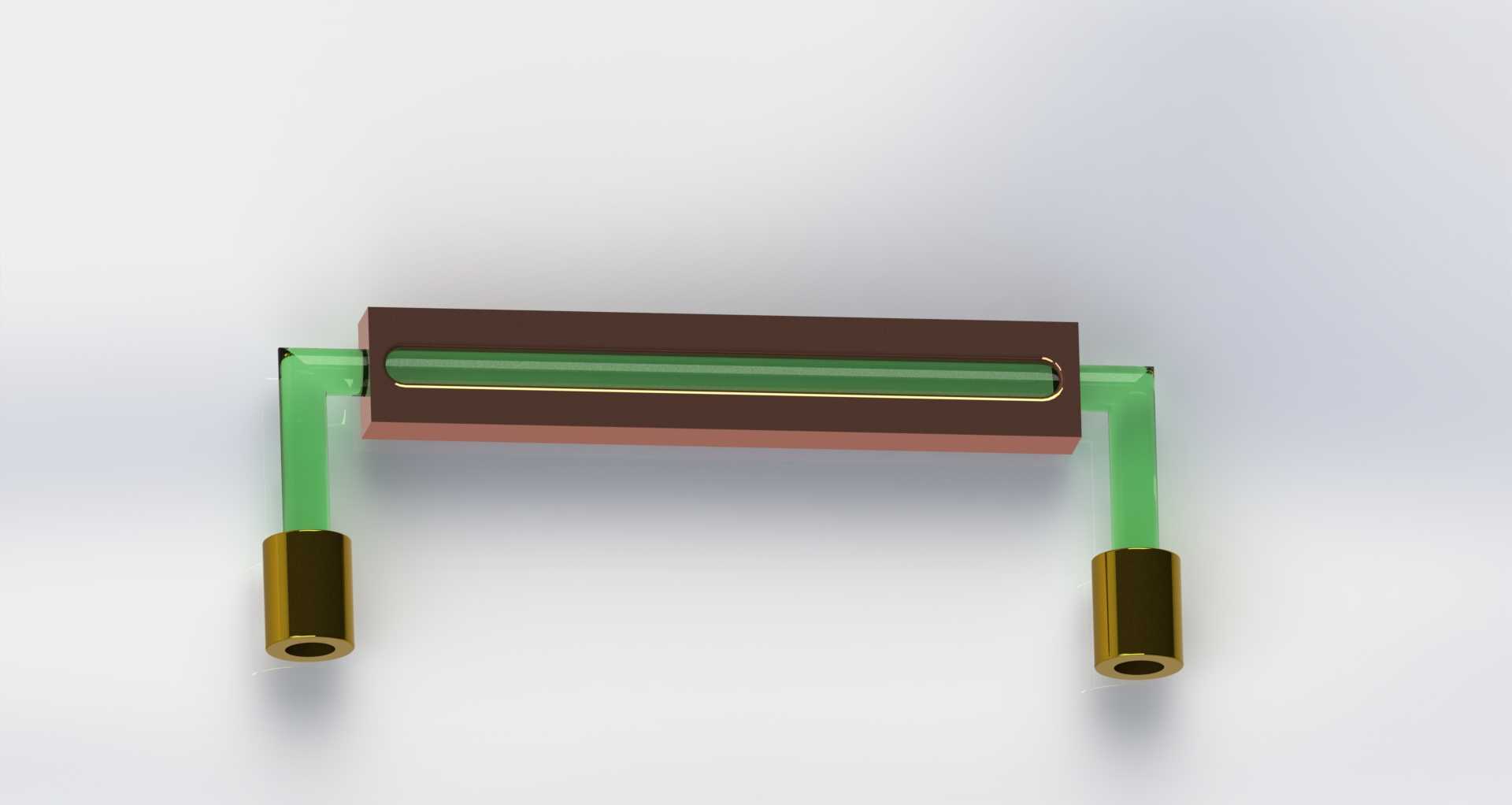

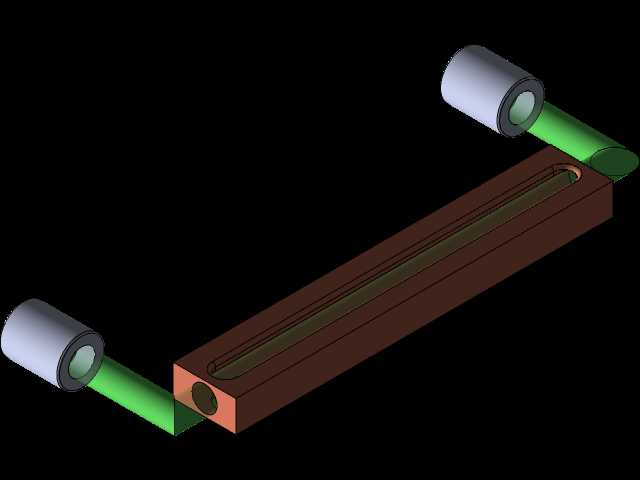

　　从结构设计来看，装置主体采用横向布置的透明玻璃观测管作为核心显示部件，玻璃管外部加装棕色防护槽体，既可以遮挡强光直射延缓透明管材老化，也能在玻璃意外破损时阻挡飞溅的玻璃碎屑，同时不遮挡观测视线，管内可清晰看到介质的液位分界。两端采用L型弯折的连通管路，管路末端配置外螺纹连接接头，可直接对接储罐侧壁预设的上下两个取压接口，安装时无需额外定制转接件，适配常规工业管路的通用螺纹规格。

　　设计过程中充分考虑了安装边界的适配性，两个连接接头的中心距与观测管的有效长度做了匹配设计，安装时仅需在储罐侧壁标定两个同垂直面的接口位置，开孔焊接对应内螺纹底座即可完成装配，横向布置的结构不会过多占用储罐外侧的径向空间，适合船舶舱室内部、储罐区操作通道狭窄的安装场景。管路弯折处做了圆弧过渡处理，减少介质流动的阻力，同时避免直角弯折处的应力集中，提升装置长期带压运行的结构可靠性。

　　在功能特性上，该装置可直接观测到容器内的实际液位，不存在电子传感器的信号延迟、校准漂移问题，日常巡检时操作人员站在装置侧面即可快速读取液位数值，无需打开储罐检尺口进行人工测量，降低有毒、易挥发介质巡检过程中的暴露风险。连接接头与管路、玻璃管的密封部位采用压紧式密封结构，可耐受常规工业介质的轻微腐蚀，适配淡水、燃油、润滑油等多种常见工业流体的液位观测需求，在船舶晃动工况下，防护槽体的结构也能限制玻璃管的振动幅度，避免管路共振引发的密封失效或管材破损。

　　实际选型应用时，需要根据储罐的最高工作压力匹配对应壁厚的玻璃观测管，同时根据储罐侧壁的安装空间确认装置的横向总长度，避免安装后与周边的管路、走道护栏产生干涉。该结构的液位装置结构简单，维护时仅需定期清理玻璃管外壁的积灰、检查密封部位是否存在渗漏即可，无需复杂的校准维护流程，适合在无持续供电、对可靠性要求较高的液位观测场景使用。
