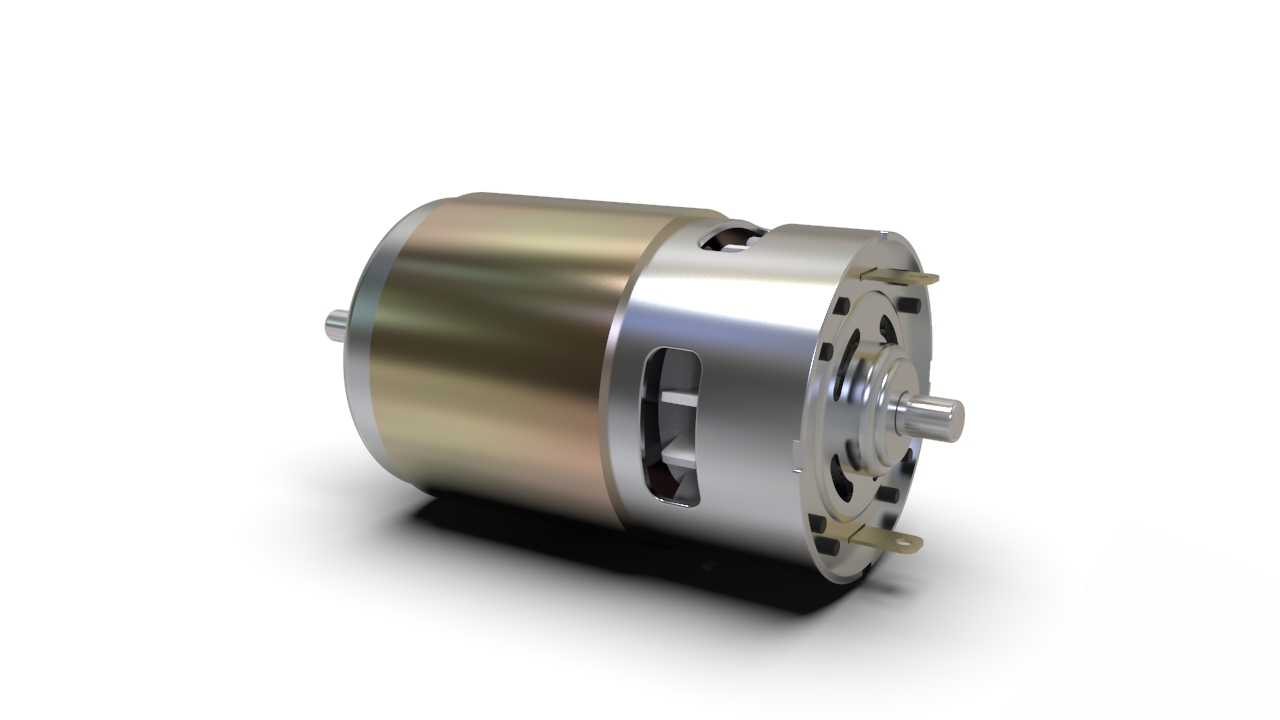

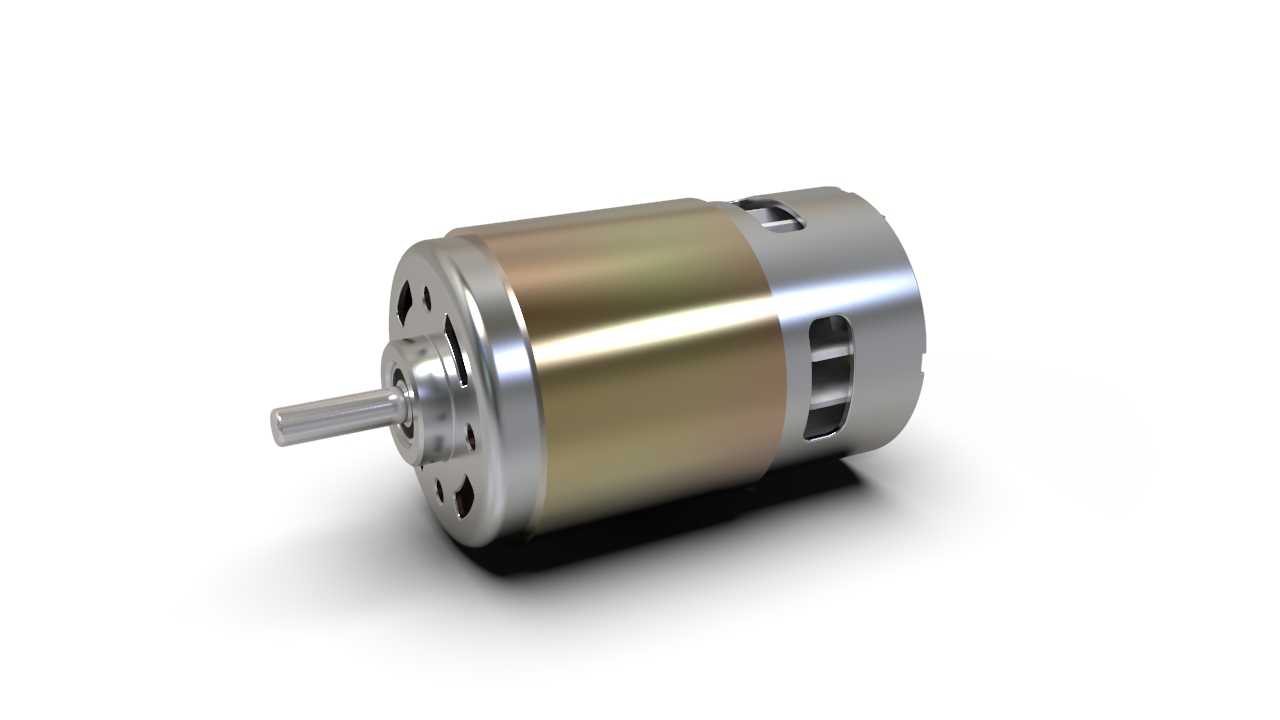

剖视结构展示小型有刷直流电机

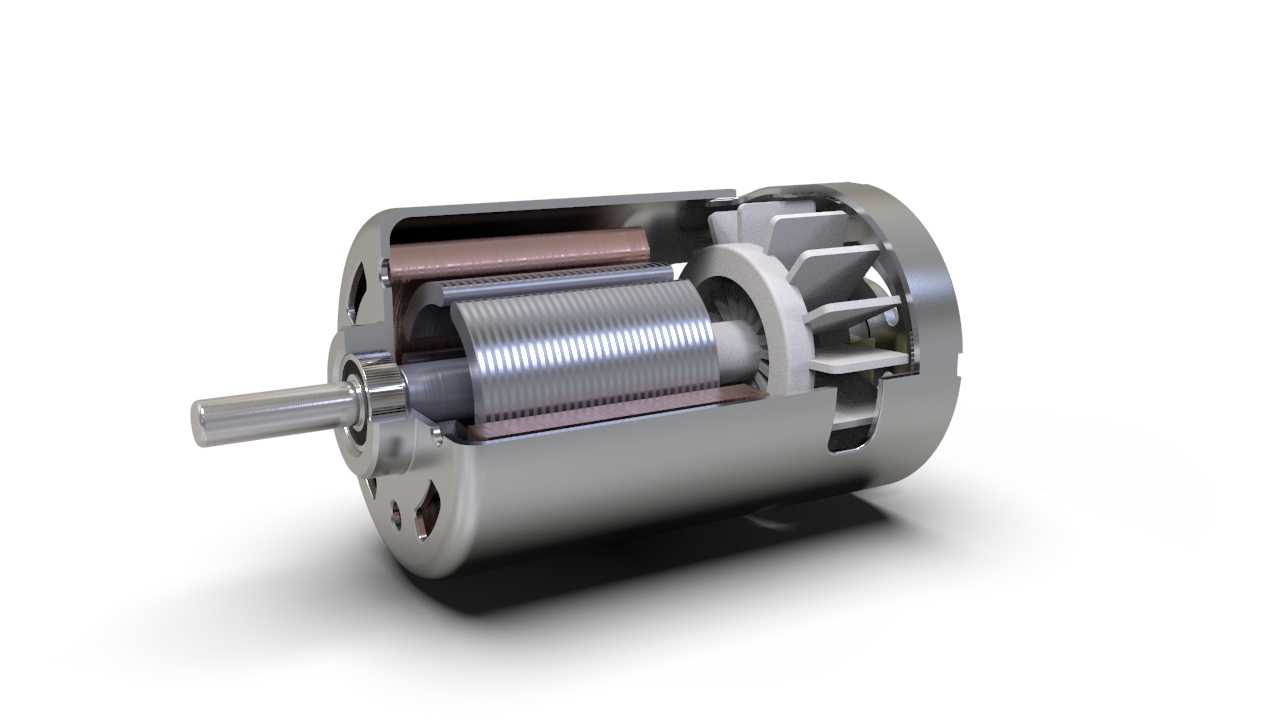

　　这款带内部剖视展示的小型有刷直流电机，可直观呈现定子永磁体、转子绕组、换向器、输出轴、端盖支撑结构的完整装配关系，在小型自动化设备、民用电动工具、智能小家电、教学演示教具领域应用广泛。从实际选型适配角度看，这类小功率直流电机常作为末端执行元件，适配低电压直流供电场景，输出轴采用标准圆柱光轴设计，可通过顶丝锁紧、联轴器连接、齿轮啮合等多种方式对接负载，安装端盖预留的螺孔位置符合小功率电机通用安装孔距规范，能直接替换同规格常规有刷直流电机，无需额外改动安装支架结构。设计层面上，剖视结构完整还原了内部磁路布局，定子永磁体贴附于机壳内壁，转子冲片叠压结构搭配绕组绕制方式，兼顾了低速扭矩输出与运转平稳性，

　　换向器与碳刷的接触位置做了结构避让展示，能清晰看到碳刷架的固定方式与弹簧施压结构，端盖处的轴承位与轴肩配合尺寸符合通用公差要求，可保证输出轴径向跳动控制在小功率电机允许范围内，机壳采用拉伸金属外壳，既可以充当磁路导磁体，也能提升整体结构强度，同时辅助内部绕组散热。在设备集成过程中，这类电机的轴向尺寸与径向直径适配紧凑安装空间，输出轴的伸出长度可根据负载安装需求做适配调整，端盖的通风槽结构能在连续运转时带走绕组产生的热量，避免长时间负载下出现过热退磁问题。做三维结构设计时，该模型可直接用于设备整体装配干涉检查，验证电机与周边传动件、安装支架、外壳护罩的空间间隙，也可作为教学演示素材，讲解直流电机的电能到机械能转换原理，

　　拆解各部件的装配顺序与配合关系，帮助结构设计新人快速理解小型动力元件的内部构造与选型要点，在做小型输送线、桌面级实验设备、电动玩具、家用小电器的结构开发时，可直接参考该模型的安装边界尺寸做机架布局设计，减少前期选型测绘的重复工作量，提升整体设计效率。
