10KW功率等级工业驱动电机壳体结构设计

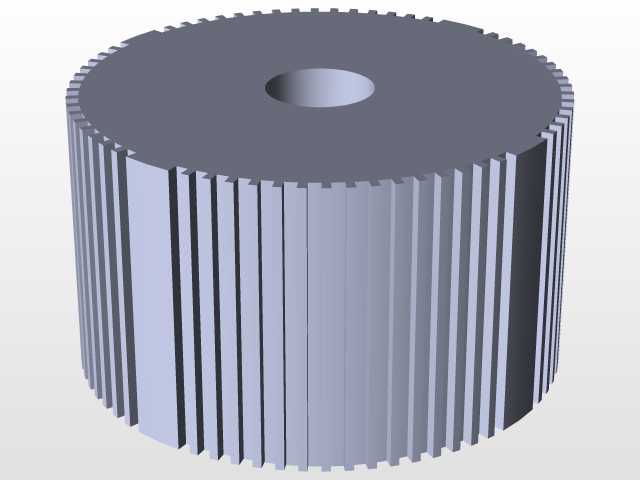

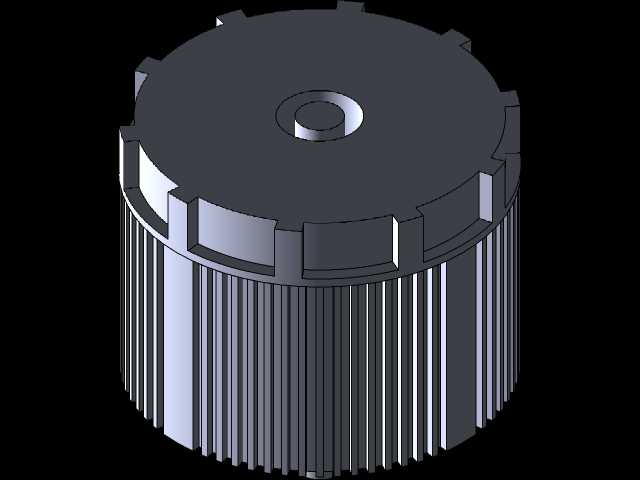

　　这款10KW功率等级的驱动电机结构，在工业场景中适配范围极广，从中小型输送线的动力源、机床辅助进给单元的驱动，到小型风机、水泵的配套动力都能覆盖，日常选型中常作为通用动力单元匹配各类需要稳定转速输出的工业设备。从结构设计逻辑来看，整机外壳采用带周向散热筋的圆柱构型，这类设计首先是兼顾了壳体的结构强度与散热效率，外圆周均匀分布的轴向散热筋，既可以在电机运行时通过增加壳体与空气的接触面积提升自然对流散热效率，避免绕组持续高温老化，同时轴向排布的筋条也能强化壳体的径向抗形变能力，在电机装配、运输以及运行受振动时，减少壳体圆度变形对内部定子、转子同轴度的影响。壳体顶部的端盖采用带凸台的一体化设计，中心的轴伸凸台预留了轴承位的安装空间，

　　端盖周向均匀分布的卡位凸台，是用于和机壳主体做周向定位，配合端面的紧固件安装位，可以保证端盖与机壳装配后同轴度公差控制在合理范围内，避免运行时出现扫膛问题。从安装边界来看，这类圆柱型机壳的外径尺寸适配常规10KW四级电机的安装法兰标准，底部预留的安装脚位（图中未完全展示但属于该类电机的标准配置）可匹配卧式安装的中心高要求，轴向总长度控制在同功率等级电机的常规尺寸区间内，既不会因为过长挤占设备内部安装空间，也能保证内部铁芯、绕组有足够的排布空间，满足10KW功率下的电磁设计要求。设计过程中优先考虑了加工工艺性，机壳主体的散热筋采用等壁厚设计，适合采用压铸工艺一次成型，减少后续机加工的工序量，端盖与机壳的配合面预留了精加工余量，

　　装配时可以通过止口定位保证装配精度，不需要额外做复杂的调校。实际应用中，这类电机的壳体结构还预留了接线盒的安装位，可根据设备布线需求调整接线方向，适配不同设备的走线布局，散热筋的排布方向也兼顾了强制风冷的风道走向，若配套独立散热风扇，轴向的筋条可以引导气流沿轴向流动，带走更多运行产生的热量，保证电机在满负荷持续运行时的温升控制在绝缘等级允许的范围内。
