三种规格流形截止阀进出口结构设计

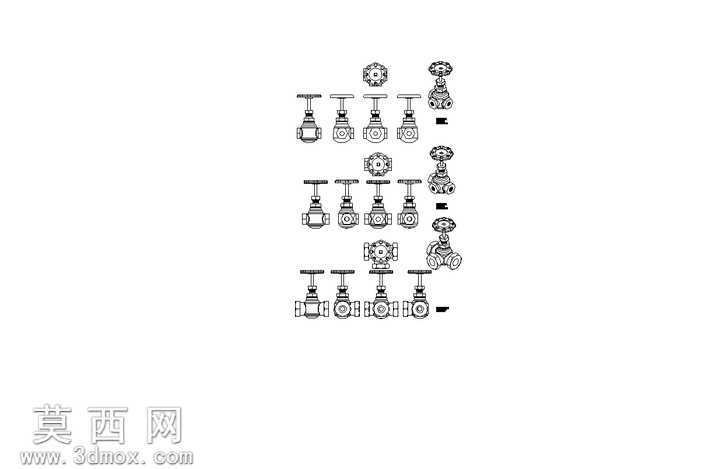

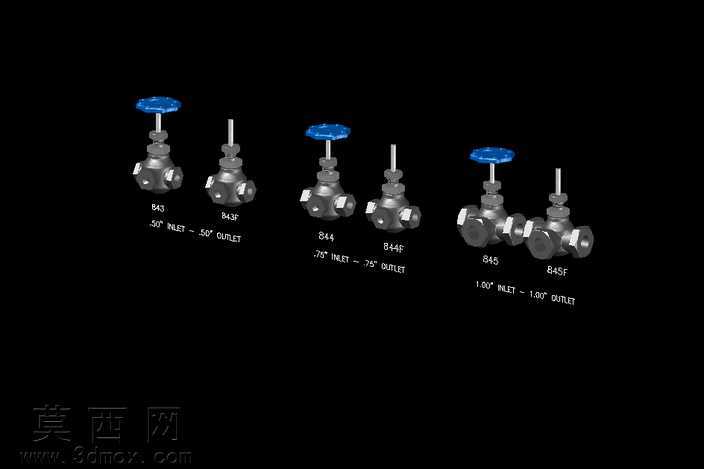

本作品为三款不同通径规格的流形截止阀三维设计模型，分别对应0.5英寸、0.75英寸、1.0英寸的进出口通径，同时配套提供二维工程图纸版本，覆盖不同管路流量的适配需求。建模过程中采用参数化设计思路，先对阀体核心流道结构进行基准搭建，以中心轴线为定位基准，依次构建阀体铸造基体、进出口连接端、阀座安装位、阀杆升降腔室等核心结构，保证三款模型的结构逻辑统一，仅针对通径尺寸、连接螺纹规格、整体外形比例做差异化参数调整，提升系列化产品的设计效率。材质渲染层面，阀体部分采用哑光铸钢材质，还原工业阀门的金属磨砂质感，手轮部分采用蓝色酚醛塑料材质，通过调整高光反射度与粗糙度参数，模拟工业塑料手柄的防滑表面特性，阀杆部分采用抛光不锈钢材质，突出金属加工件的光亮质感，不同部件的材质区分清晰，便于直观识别阀门各组成部分。结构设计上，每款阀门均采用直通式流道结构，进出口同轴布置，流道内壁做平滑过渡处理，降低流体输送过程中的阻力损失，阀瓣与阀座采用锥面密封结构，保证关闭状态下的密封可靠性，阀杆采用梯形螺纹传动，实现手轮旋转带动阀瓣升降的启闭动作，阀体进出口端采用标准管螺纹连接结构，可直接匹配对应通径的工业管路，同时模型完整还原了阀体上的规格标识刻印细节，与实物产品的标识位置、内容完全一致。建模过程中对装配干涉做了全面校验，保证阀杆升降行程内无结构卡滞，手轮与阀杆的连接配合、阀盖与阀体的法兰连接结构均符合行业通用设计规范，二维版本完整标注了各部分安装尺寸、公差要求、材质要求，可直接用于生产加工参考。
