管道用快速启闭阀结构三维设计

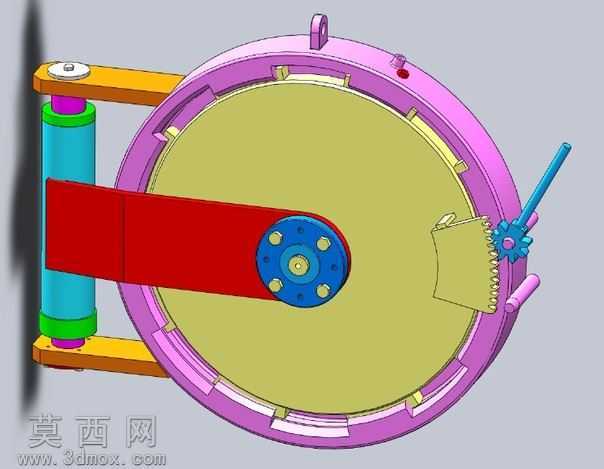

本作品为管道配套的快速启闭控制装置三维建模成果，整体采用SolidWorks完成全参数化建模与装配验证，建模过程中对各零部件的配合公差、运动干涉情况做了完整校验，确保结构可实现预期的启闭动作。模型整体采用圆盘式主体结构，外部紫色环形阀座做了加厚加强筋设计，边缘均布的卡位凸台用于和内部启闭件配合实现锁紧定位，阀座顶部设置吊装吊耳便于现场安装搬运，侧边预留的红色定位销孔用于全开全关位置的锁止固定，避免工况下误操作。内部黄绿色圆形闸板为核心截流件，中心蓝色法兰盘通过多组螺栓与驱动摇臂刚性连接，红色长摇臂作为手动操作部件，延伸至阀体外侧便于操作人员施力，摇臂与阀体之间设置青蓝色导向支撑柱，上下两端通过黄色安装支架与阀体固定，支撑柱表面做了耐磨衬套结构建模，模拟实际使用中的滑动摩擦工况，降低操作阻力同时延长部件使用寿命。阀体侧边设置蓝色齿轮式微调旋钮，与闸板边缘的齿条结构啮合，可在摇臂大行程启闭后做微小开度调节，适配不同流量的控制需求，旋钮旁设置的浅黄导流挡板可在阀门开启时引导介质流向，减少阀体内部的紊流冲击。渲染阶段针对不同部件赋予了差异化材质：阀座采用喷涂防锈漆的铸铁材质表现金属哑光质感，闸板采用抛光不锈钢材质体现光滑截流面的反光效果，操作摇臂采用喷塑碳钢的红蓝色漆面材质，支撑柱采用阳极氧化铝合金的青蓝色金属质感，密封部位添加了橡胶材质的哑光弹性表现，各部件的倒角、螺纹、安装孔等细节均做了精细化建模还原，完整呈现了快速启闭阀的装配关系与动作逻辑，设计思路围绕减少操作行程、提升启闭效率展开，相比传统闸阀可大幅缩短开关操作时间，适用于需要快速切断或导通管路介质的工况场景。
