五辐花型阀门手轮结构三维设计

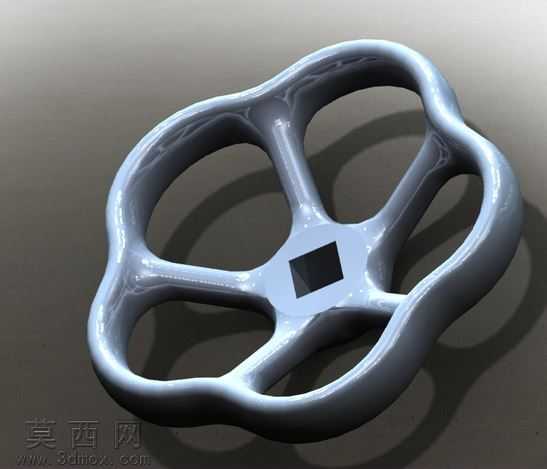

本作品为阀门配套使用的手动操作手轮三维模型，整体采用五辐花型轮廓设计，建模过程严格遵循机械操作件的人机工程学设计规范，首先通过草图绘制确定手轮的外轮廓曲线，外边缘采用五处内凹圆弧过渡的花型结构，既能够提升手动旋转操作时的握持摩擦力，避免操作打滑，又优化了整体外观的流畅度，相较于传统圆形手轮更具辨识度。中心部位设计有方孔安装结构，建模时精准控制方孔的尺寸公差，可直接与阀门阀杆的方头部位配合，实现扭矩的稳定传递，方孔边缘做了微小的倒角处理，既能够消除安装时的应力集中问题，也方便装配过程中的对位导入。连接中心方孔与外轮缘的五根辐条采用等距均匀分布的结构设计，每根辐条都做了流线型的曲面过渡处理，通过三维软件的曲面放样功能实现辐条与轮缘、中心轮毂的平滑衔接，避免了尖锐棱角带来的操作安全隐患，同时也优化了整体的受力结构，在承受操作扭矩时能够将应力均匀分散到每根辐条上，提升零件的结构强度。渲染阶段采用了亮面金属镀铬材质，通过调整材质的反射率、粗糙度参数，模拟出金属抛光后的亮泽质感，同时添加了柔和的环境光影效果，清晰呈现出手轮表面的曲面起伏与结构细节，轮缘部位的高光过渡自然，能够直观展现零件的加工质感。设计过程中充分考虑了手轮的实际使用场景，整体结构无多余冗余设计，在保证结构强度满足阀门操作扭矩需求的前提下，尽可能优化了零件的整体重量，外轮缘的花型凹陷深度经过反复调整，既保证了握持时的贴合度，也不会因为凹陷过深导致加工难度提升，辐条的厚度参数也经过力学模拟验证，能够承受常规阀门开关操作的最大扭矩而不发生形变，整体模型结构完整，尺寸参数符合通用阀门手轮的行业标准，可直接用于阀门产品的装配演示、生产加工参考以及相关教学场景使用。
