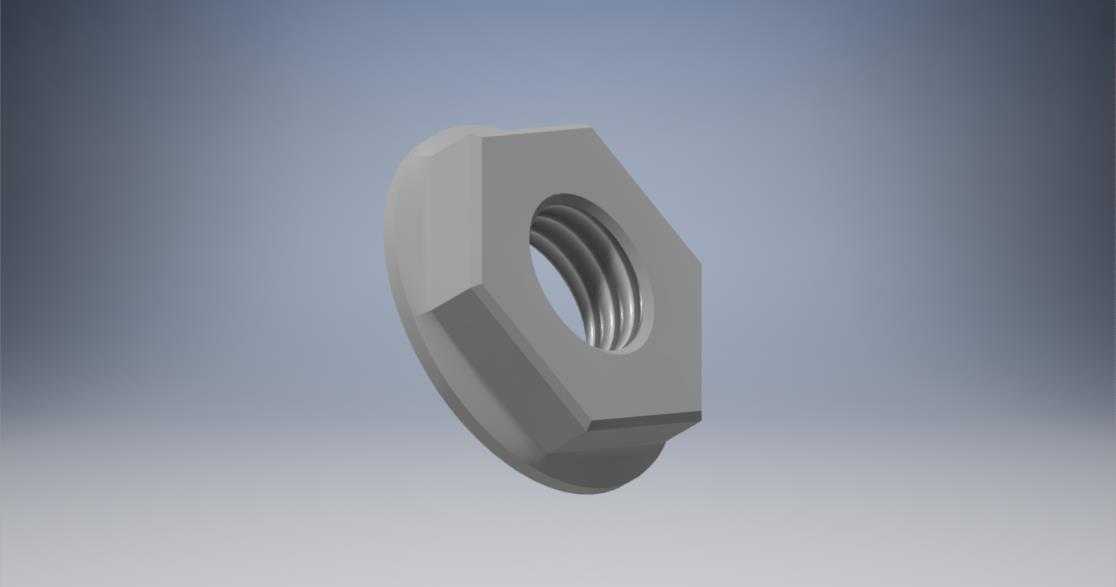

M12规格带垫六角法兰锁紧螺母结构

　　在各类机电设备装配、工装夹具搭建、输送线机架拼接、钣金机柜组装的场景里，法兰面螺母是出现频率极高的紧固连接件，这款M12规格的法兰螺母，区别于普通六角螺母的核心点，是在螺母承压侧集成了一体式的法兰凸缘结构，不需要额外搭配平垫圈使用，能直接增大螺母与被连接件表面的接触承压面积，有效分散螺纹锁紧时的压应力，避免软质基材比如铝合金型材、薄钣金件表面被压溃变形，同时法兰面的一体式结构也能减少装配时的零件清点环节，降低流水线作业的零件漏装风险。从结构设计逻辑来看，这款螺母的六角对边尺寸遵循常规公制紧固件的通用标准，适配常规M12规格的呆扳手、套筒扳手作业，不需要定制特殊规格的装配工具，现场装配、后期运维的工具通用性极强；

　　法兰盘的外缘做了小角度的倒角过渡，既可以在拧入螺栓时自动导正螺母与螺栓的同轴度，也能去除法兰边缘的锐边，避免装配过程中划伤操作人员手部或是被连接件的表面涂层。螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹中径公差符合通用紧固件的配合等级，能和同规格的全螺纹螺栓、螺柱实现顺畅旋合，不会出现卡滞、滑牙的问题，锁紧后螺纹副的啮合长度足够提供可靠的轴向锁紧力，在常规振动工况下，配合法兰面与被连接件之间的静摩擦力，能有效降低螺母松脱的概率。安装边界上，这款螺母的法兰盘外径大于普通M12平垫圈的外径，对应的被连接件安装孔开孔尺寸需要控制在合理范围，避免开孔过大导致法兰面部分悬空失去承压作用；螺母整体的总高度比同规格普通六角螺母略高，

　　在做轴向空间校核时需要预留足够的安装空间，避免螺母顶端与周边结构件发生干涉。在实际选型应用中，这类法兰螺母常被用在不需要频繁拆卸的机架连接部位、设备护板固定位置、振动筛等存在持续小幅振动的设备上，相比普通螺母加平垫圈的组合，一体式法兰结构的防松压溃效果更稳定，也能减少装配工序的零件数量，提升装配效率。建模过程中，螺纹部分做了符合工程实际的牙型细节还原，法兰与六角主体的衔接处做了合理的圆角过渡，避免应力集中导致的结构断裂风险，整体结构完全符合公制紧固件的尺寸规范，可直接用于装配模拟、干涉校核、工程出图等场景。
