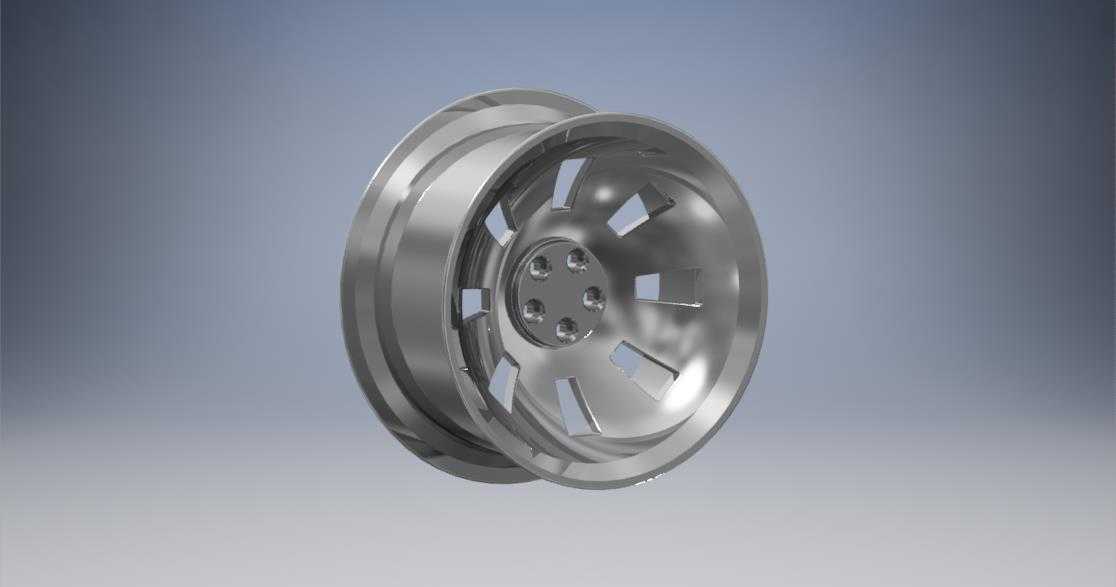

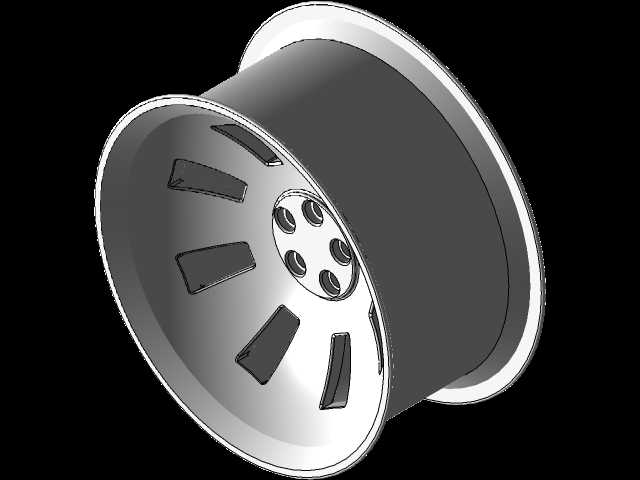

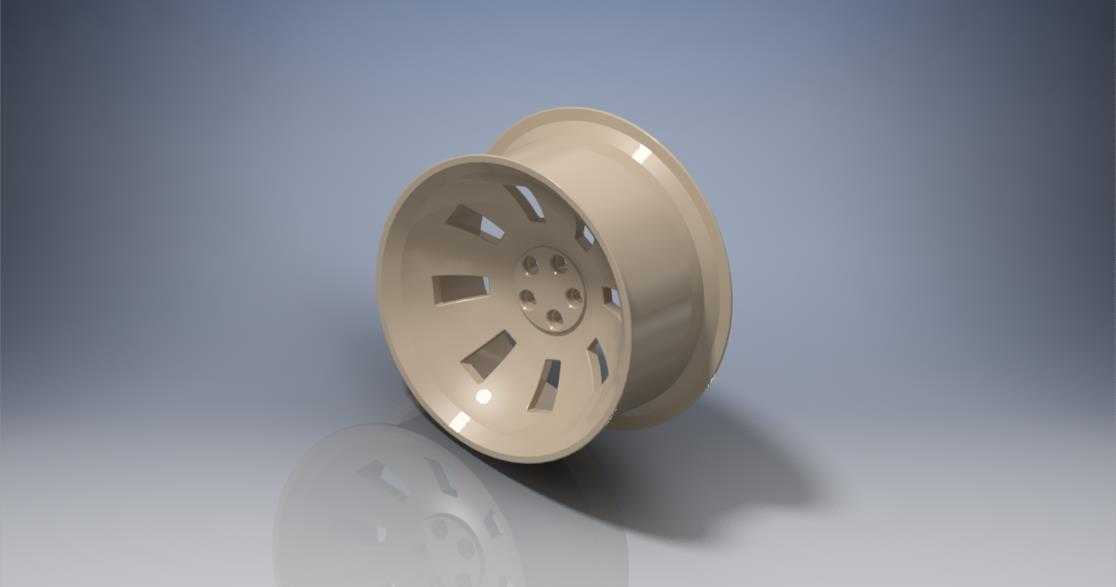

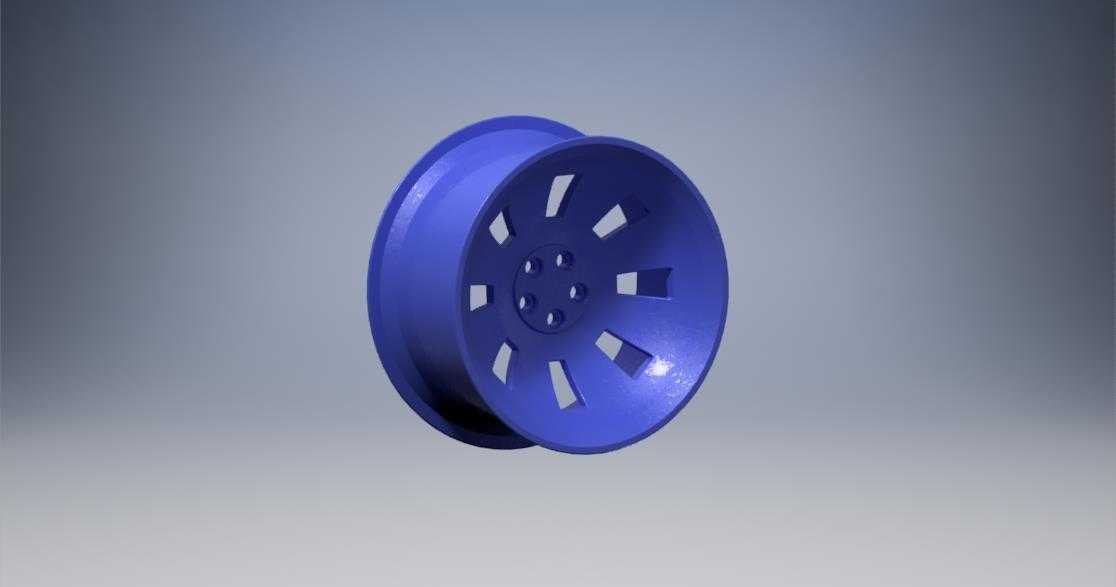

乘用车17英寸轮毂结构三维设计

　　这款17英寸轮辋的设计，首先要匹配民用紧凑型、中型乘用车的装车需求，日常行驶覆盖城市铺装路面、高速巡航以及轻度非铺装路面的通行场景，作为车轮总成的核心承载构件，既要承担车身整备质量与动态载荷的传递，也要为轮胎提供可靠的安装支撑边界，同时配合制动系统预留足够的散热空间。从结构设计逻辑来看，轮辋主体采用等强度变截面设计，轮缘位置做了加厚圆弧过渡，避免轮胎拆装过程中出现应力集中导致的边缘开裂，同时匹配常规民用子午线轮胎的胎圈座尺寸，保证轮胎充气后与轮辋的贴合密封性，杜绝高速行驶下的轮胎脱圈风险。中部的辐条采用了宽辐镂空布局，七组辐条沿中心安装盘周向均匀分布，每道辐条的截面从中心盘向轮缘方向做渐变收窄，既可以降低轮辋整体的转动惯量，

　　提升车辆起步、制动时的响应速度，也能在辐条之间留出足够的通流面积，让车辆行驶时的迎面气流可以直接冲刷制动盘与制动卡钳，带走频繁制动产生的热量，避免制动系统热衰减。中心安装区域设置了五处螺栓安装孔，孔位的分度圆直径严格匹配对应车型的转向节安装参数，安装面做了精加工平面处理，保证轮辋装车后与轮毂轴的贴合度，减少高速行驶时的车轮径向跳动。中心孔的尺寸适配常规乘用车的轮毂轴头直径，装车后可以实现轴头与轮辋的同轴定位，降低螺栓承受的剪切载荷。从安装边界来看，这款轮辋的偏距设计兼顾了轮距与翼子板的匹配关系，装车后轮胎外侧不会超出车身翼子板范围，同时内侧预留了足够的空间，避免转向过程中轮胎与悬架摆臂、减震器壳体发生运动干涉。

　　轮辋的气门嘴安装孔设置在轮缘内侧的凹陷位置，既方便充气操作，也能避免行驶过程中飞溅的碎石击打气门嘴造成损坏。整体结构在建模过程中对所有转角位置都做了圆角过渡处理，消除加工与使用过程中的应力集中点，轮辋的整体重量控制在同尺寸产品的合理区间，兼顾结构强度与轻量化需求，既可以满足日常家用车的承载强度要求，也不会过多增加簧下质量影响车辆的悬挂响应表现。
