摩托车操控把手连接固定结构

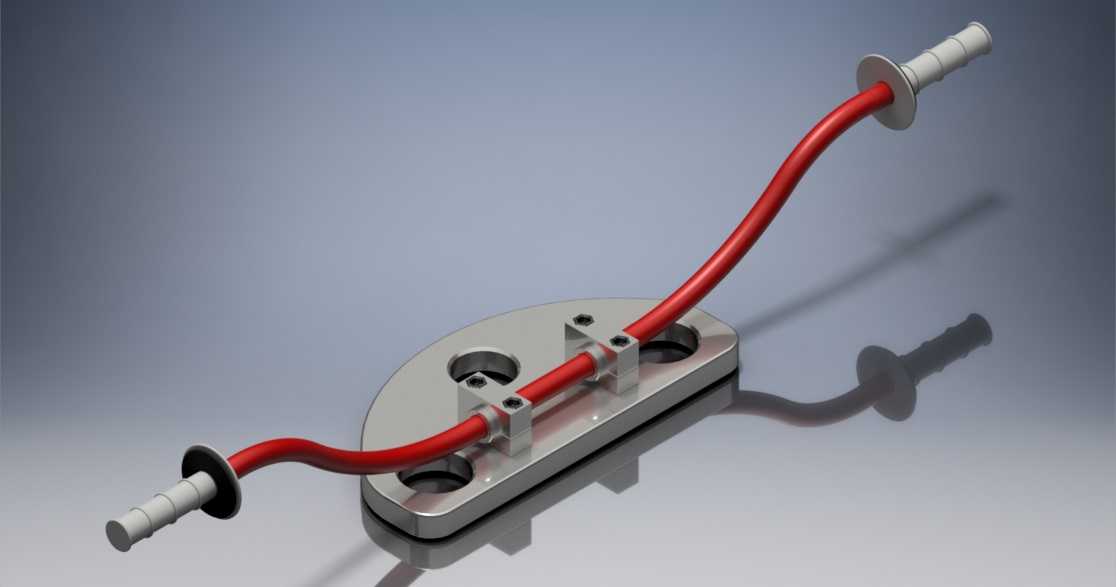

　　该结构属于两轮机动车转向操控系统的核心连接组件，主要应用在跨骑、踏板类摩托车的前部转向区域，承担车手操控力传递、相关走线固定的核心作用。日常骑行过程中，车手施加在车把上的转向、操控力矩会通过该固定基座传递至转向柱，同时基座上集成的管夹结构可对刹车油管、离合拉线或者相关线束进行规整固定，避免车辆行驶过程中管线随转向动作出现晃动、磨损，甚至卡滞转向的风险。从设计层面来看，整体基座采用类椭圆的金属成型结构，三个安装孔位呈三角分布，匹配转向上联板的安装点位，安装时可通过螺栓直接固定，安装边界贴合常规125cc到250cc排量车型上联板的安装尺寸，基座厚度控制在8mm左右，既保证足够的结构强度应对颠簸路面的冲击载荷，

　　也不会过度增加前部转向区域的重量，避免影响转向灵活性。基座上的两个管夹采用分体式锁紧结构，通过两颗内六角螺栓实现夹紧力调节，可适配直径6mm到10mm的管线或者柔性操纵拉索，安装时可根据实际走线方向调整夹紧位置，适配不同车型的布线需求。两端的把手连接端采用阶梯轴结构，带有环形限位凸台，装配时可直接插入车把管内部，凸台抵住车把端面实现轴向定位，避免车把受冲击时出现轴向窜动，连接端表面做了滚花处理，提升与车把管内壁的摩擦力，防止长期使用后出现相对转动。红色的柔性管部分采用耐油橡胶材质，内部带有编织增强层，可承受刹车系统的高压油液或者作为拉线的防护套管，弯曲弧度经过反复校核，在车把左右满打方向的极限位置，管线不会出现折角、憋压的情况，

　　保证操控动作的顺畅性。整个结构的边角都做了R2以上的圆角处理，没有尖锐的棱角，既避免装配过程中划伤操作人员，也防止长期使用后应力集中导致的结构开裂，表面处理采用喷塑工艺，耐候性较强，可应对户外骑行时的雨水、泥沙侵蚀，延长部件的使用寿命。
