超级游艇B型阻尼铰链结构设计

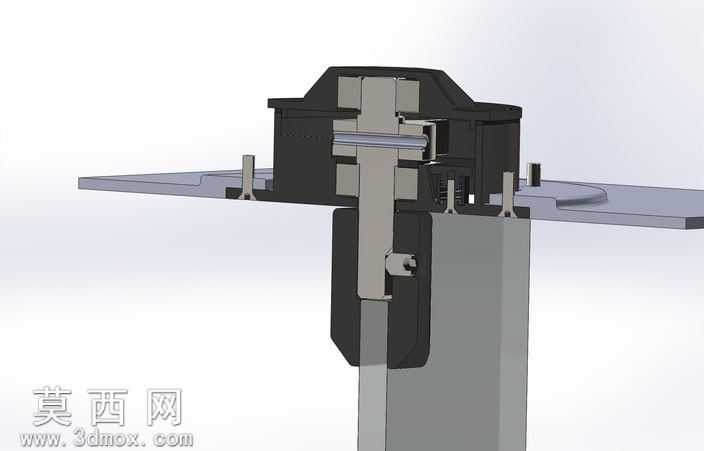

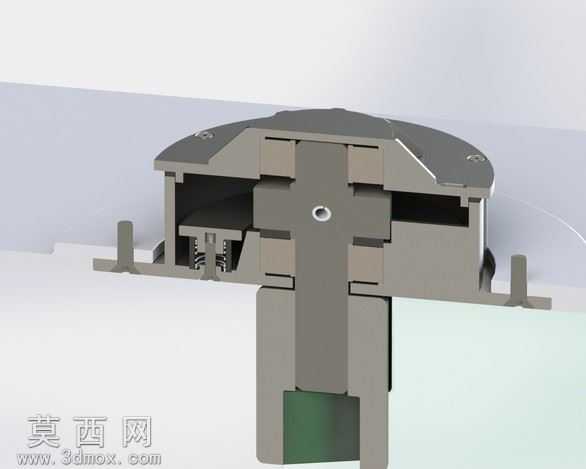

本模型采用三维参数化建模方式完成超级游艇B型铰链的全结构设计，建模过程中对各配合部件进行公差匹配校验，确保装配逻辑符合实际生产加工要求。模型整体采用剖视渲染呈现，不同功能部件通过差异化材质区分：固定叶片与游艇主体连接部位采用哑光灰色金属材质模拟不锈钢铸造基体，旋转叶片采用红色工程塑料材质呈现，轴承部位采用高亮金属质感还原轴承钢的光洁特性，密封件采用深绿色橡胶材质表现弹性密封的物理属性，调节板采用黄色金属材质区分功能模块，整体渲染层次清晰，各部件边界明确，可直观观察内部传动与阻尼结构。该铰链集成阻尼缓冲机制，整体采用不锈钢构造，核心阻尼结构利用剪切增稠液的胀流特性实现缓冲效果，当舱门开合时，流体在叶片间隙内流动产生非线性阻尼响应，可在阵风工况下自动控制舱门走合速度，避免舱门受外力冲击快速关闭造成结构损坏。设计中预留调节板结构，可在现场装配阶段通过调整调节板位置改变阻尼阈值，调节板下移时会减小叶片间隙，增加流体流动阻力，从而提升阻尼旋转扭矩，适配不同重量舱门的使用需求。模型内部阻尼腔为完全充液封闭结构，调节板移动过程中不会改变流体存储容积，阻尼器本体与调节板之间的密封结构经过参数化优化，可保证长期使用无渗漏，流体工作压力稳定作用于叶片端面，不会因调节板位置变化影响门边密封的压紧力。建模过程中对密封槽、轴承配合位、叶片曲面均做了工艺性优化，所有圆角、拔模角度均符合不锈钢精密铸造的加工要求，各运动部件的运动行程均做了干涉校验，确保旋转过程中无卡滞、无结构碰撞，该结构设计逻辑同样可迁移应用于各类重型舱门、工业设备箱门的铰链机构中。
